Szczegóły Produktu:
|
Częstotliwość nadawania: | 200 Hz | Kąt pokrycia wiązki: | 30 ° -140 ° (regulowany online) |
---|---|---|---|
Rozdzielczość sondowania: | 1 cm | Kąt wiązki: | 1,5 ° × 1,5 °, 2 ° × 1,5 ° (opcjonalnie) |
Numer wiązki: | 512 (maksymalnie) | Zakres brzmienia: | 0,5–300 m |
Głębokość ciśnienia przetwornika sonaru: | 50m | Maksymalna stawka ping: | 60 Hz |
Tryb pracy: | Tryb równokątny / równoodległy | Stabilizacja przechyłu: | ± 10 ° |
Napięcie wejściowe: | 220 V AC / 50 Hz | Strata energii: | 200w |
Temperatura ((praca / przechowywanie): | System sonaru: -2 ℃ ~ 40 ℃ / 30 ℃ ~ 55 ℃ @ Przetwornik: -2 ℃ ~ 30 ℃ / 30 ℃ ~ 55 ℃ | Długość kabla przetwornika: | Standard 15 m (inną długość można dostosować) |
Waga / rozmiar przetwornika: | 17,5 kg (w powietrzu) / 420 × 320 × 200 mm (stop tytanu) @ 12,5 kg (w powietrzu) / 340 × 320 × 2 | Masa jednostkowa pokładu // Wymiar: | 2,5 kg / 410 × 330 × 50 mm |
High Light: | Echosonda wielowiązkowa 200 W,głębia echa 1 cm,echosonda cyfrowa 1 cm |

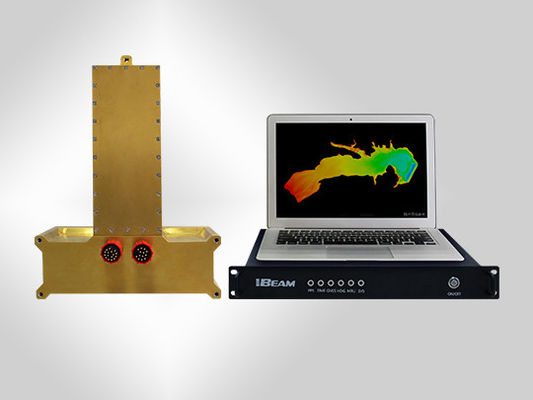

Stabilizacja przechyłu 200W Echosonda wielowiązkowa Wysoka gęstość wiązki i szybkość ping Miniaturyzacja
funkcje
Miniaturyzacja produktów
Łatwy w instalacji, odpowiedni do instalacji małych statków
Wysoka gęstość wiązki
Tryby wiązki równokątnej i równoodległej można przełączać.Do wszystkich zadań dochodzeniowych nadaje się maksymalnie 512 wiązek.
Stabilizacja przechyłu w czasie rzeczywistym
Stabilizacja przechyłu w czasie rzeczywistym, maksymalizuje szerokość zamiatania i poprawia wydajność pracy.
Wysoka szybkość pingowania
Wysoka częstotliwość ping pozwala na szybszy pomiar, zapewnia jakość danych i oszczędza czas pomiaru.
Głębokość wody
Zakres głębokości pomiarowych wynosi od 0,5 m do 300 m, co odpowiada potrzebom badań płytkich wód.
Wymagania normatywne
Zgodność z normą IHO S44 Super Standard i wymaganiami „Przepisów dotyczących przeglądu inżynierii dróg wodnych”
Wyświetlaj i steruj oprogramowaniem do pozyskiwania i nawigacji
Potężna, łatwa obsługa, przyjazny dla użytkownika interfejs;oprogramowanie do akwizycji realistyczny kolorowy wyświetlacz, w widoku 3D automatyczne oznaczanie wymiaru, współrzędnych i najmniejszej głębokości wody pod wodą
Specyfikacja techniczna
Częstotliwość nadawcza | 200kHz |
Kąt pokrycia wiązki | 30 ° -140 ° (regulacja online) |
Brzmiąca rozdzielczość | 1cm |
Kąt wiązki | 1,5 ° × 1,5 °, 2 ° × 1,5 ° (opcjonalnie) |
Numer wiązki | 512 (maksymalnie) |
Zakres brzmienia | 0,5m-300m |
Głębokość ciśnienia przetwornika sonaru | 50m |
Maksymalna szybkość pingowania | 60 Hz |
Tryb pracy | Tryb równokątny / równoodległy |
Stabilizacja przechyłu | ± 10 ° |
Napięcie wejściowe | 220 V AC / 50 Hz |
Strata mocy | 200W |
Temperatura ((praca / przechowywanie) | System sonaru: -2 ℃ ~ 40 ℃ / 30 ℃ ~ 55 ℃ |
Końcówka przetwornika: -2 ℃ ~ 30 ℃ / 30 ℃ ~ 55 ℃ | |
Długość kabla przetwornika | Standardowe 15 m (inną długość można dostosować) |
Waga / rozmiar przetwornika | 17,5 kg (w powietrzu) / 420 × 320 × 200 mm (stop tytanu) |
12,5 kg (w powietrzu) / 340 × 320 × 200 mm (stop aluminium) | |
Waga jednostki pokładowej // Wymiar | 2,5 kg / 410 × 330 × 50 mm |
