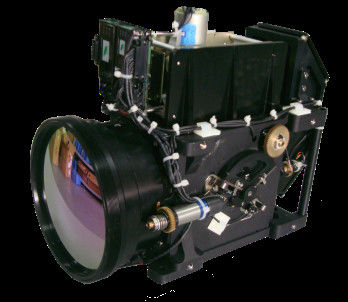

15-300mm F4 ciągły zoom Średniofalowy system chłodniczych kamer termowizyjnych

15-300mm F4 ciągły zoom Średniofalowy system chłodniczych kamer termowizyjnych

Specyfikacja systemu termowizyjnego 15-300mm F4 to
zaawansowane obrazowanie termiczne chłodzone MWIR używane do wykrywania na duże odległości.
Bardzo czuły rdzeń chłodzony MWIR o rozdzielczości 640x512 może
dają bardzo wyraźny obraz o bardzo wysokiej rozdzielczości;15mm ～ 300mm
Obiektyw podczerwieni z ciągłym zoomem zastosowany w produkcie może skutecznie
rozróżniać cele, takie jak ludzie, pojazdy i statki na duże odległości.

                                                        Rysunek 1 Obraz termowizyjny

1 Specyfikacja techniczna

1.1 Detektor
Detektor MCT 640 × 512
Zakres widmowy 3,7 ~ 4,8 μm
Piksele co 15 μm
Metoda chłodzenia Lodówka Stirling

1.2 Obiektyw
Ogniskowa 15 ㎜ ～ 300 ㎜ ciągły zoom
F 4

1.3 Wydajność
Zakres FOV 1,83 ° (H) × 1,46 ° (V) do 36,5 ° (H) × 29,2 ° (V)
Czas chłodzenia ≤8 minut w normalnej temperaturze
Wyjście wideo analogowy sygnał wideo w standardowym formacie PAL
Częstotliwość ramek 50 Hz
NETD ≤25mk @ 25 ℃
Źródło zasilania DC 24 ~ 32 V, z odwróconą polaryzacją zasilania
ochrona
Pobór mocy ≤15 W przy 25 ℃, stan ustalony
≤30W @ 25 ℃, szczyt rozruchu
Temperatura pracy -30 ℃ ~ 55 ℃
Temperatura przechowywania -40 ℃ ~ 70 ℃

1.4 Dowodzenie i kontrola
Komunikacja sterująca RS232
Korekta ręczna korekta / korekta tła
Przełącznik polaryzacji biały gorący / czarny gorący
Elektroniczny zoom × 2 / × 4 zoom elektroniczny
Poprawa jakości obrazu Tak
Wyświetlacz krzyżowy Tak
Obracanie obrazu w poziomie / w pionie

2 Parametry fizyczne

Waga ≤2200g
Rozmiary patrz poniżej

Rysunek 2.Ilustracja wielkości mechanicznej

Definicja 3-rdzeniowego interfejsu elektrycznego


Tabela 1. Definicje styków złączy (HARWIN: M80-5401605)

Rysunek 3.Schemat sekwencji pinów M80-5401605
