1Wstęp

Sprzęt do zakłócania celów UAV to profesjonalny sprzęt sterujący, który przesyła fale elektromagnetyczne o dużym natężeniu do działania w systemie kontroli lotu i odbiorniku pozycjonowania satelitarnego różnych małych i średnich cywilnych UAV i wyłącza je, blokując normalne sygnały komunikacyjne.

Ten produkt może zakłócać pełnopasmowe sygnały sterowania lotem 800 MHz ~ 6000 MHz oraz sygnały konserwacji i pozycjonowania GPS/GLONADD/Beidou II, aby zablokować ich komunikację.

2Główne wskaźniki techniczne

2,1Główna funkcja

• Tryb interferencji dookólnej 0 ~ 360 °.
• Może przesyłać sygnały interferencyjne o różnych szerokościach pasma i stylach modulacji.
• W szczególności zdolność do zakłócania zarówno sygnałów nawigacyjnych, jak i sygnałów map zdalnego sterowania.
• Dopuszczalna jest ingerencja w wskazówki osób trzecich.

2.2Główne wskaźniki

2.2.1Widmo zakłóceń

800 MHz do 6000 MHz.

2.2.2Zakłócić drogę

Blokuj zakłócenia.

2.2.3Wzór sygnału zakłóceń

Modulacja częstotliwości szumów szerokopasmowych, przemiatanie częstotliwości, widmo grzebieniowe, rozszerzalne.

2.2.4Szerokość pasma sygnału zakłóceń

40MHz, 80MHz, rozszerzenie kakao.

2.2.5Moc transmisji

20 w lub mniej.

2.2.6Maksymalny zasięg zakłóceń

Ostrość 1,5 km.

2.2.7Kąt obrotu

Poziom: -180° ~ 180°;

Skok: 0°～60°.

2.2.8Prędkość obrotowa

Poziom: 0,01° ~ 45°/S;

Skok: 0,01° ~ 15°/S.

2,3Temperatura pracy

-25 ℃ ～ + 40 ℃.

2,4Zasilacz i pobór mocy

Napięcie: DC28V (ze zintegrowanym zasilaczem AC220);

Pobór mocy: 200W.

2,5interfejs

Ethernet, 100 Mb/s.

2,6Waga

25 kg lub mniej.

2,7rozmiar

528mm x 590mm x 460mm (dł. x szer. x wys.).

3ekwipunek

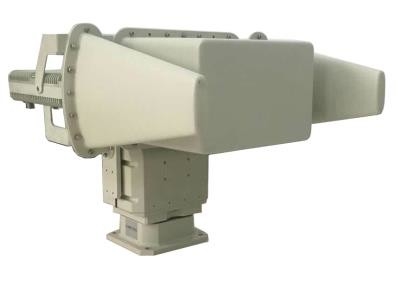

Sprzęt do zagłuszania celu UAV składa się głównie z hosta zagłuszającego, inteligentnej głowicy i układu antenowego 800 MHz ~ 6000 MHz.

4Zasada działania i proces

4.1Zasada działania

Urządzenie do zagłuszania celu UAV generuje jeden lub dwa sygnały wzbudzenia dla sygnałów schematu nawigacyjnego i zdalnego sterowania przez płytkę wzbudzenia sygnału, wyjścia do modułu wzmacniacza mocy i wypromieniowywane przez kierunkową antenę zagłuszającą.Płytka wzbudzenia sygnału składa się głównie z układu FPGA i AD9361.Układ FPGA jest sterowany w celu generowania sygnałów wzbudzenia zakłóceń o różnej szerokości pasma i różnych stylach modulacji za pomocą poleceń sterujących, a następnie sygnały wzbudzenia są wysyłane do modułu wzmacniacza mocy w celu przesłania sygnałów zakłóceń przez antenę.

4.2Proces pracy

Schemat blokowy realizacji sygnału funkcji tłumienia zakłóceń przedstawiono na rysunku.Polecenie sterujące urządzenia zakłócającego jest wysyłane do systemu sterowania gimbala przez wyjście interfejsu człowiek-maszyna w celu sterowania obracaniem gimbala.W tym samym czasie gimbal przekazuje parametry do płytki wzbudzenia sygnału, aby wygenerować sygnał wzbudzenia, a moduł wzmacniacza mocy sterującej zaczyna działać w tym samym czasie.

5Szczegółowa propozycja techniczna

5.1Wtrącać się do gospodarza

Host zakłóceń przyjmuje koncepcję modułowej konstrukcji, która składa się głównie z modułu wzbudzenia sygnału, wyłącznika, grupy modułów wzmacniacza mocy 800 MHz ~ 6000 MHz i modułu zasilacza.

5.1.1Projekt modułu wzbudzenia sygnału

Podstawowy schemat blokowy modułu wzbudzenia sygnału pokazano na rysunku.Inteligentna głowica dokująca przekazuje parametry sterujące modułu wzbudzenia sygnału wysyłanego przez komputer terminala, a sygnał pasma podstawowego wymagany przez produkcję układu FPGA jest przesyłany do wyjścia konwersji częstotliwości w układzie AD9361.

5.1.2Moc 800 MHz ~ 6000 MHzmoduł cyjnyprojekt grupy modułów wzmacniacza

Grupa modułów wzmacniacza mocy od 800 MHz do 6000 MHz została zaprojektowana w trybie fragmentarycznym.Istnieją wzmacniacze mocy od 800 MHz do 6000 MHz i wzmacniacze mocy od 1100 MHz do 1600 MHz.

5.1.2.1 Wzmacniacz mocy 800 MHz do 6000 MHz

• Częstotliwość pracy: F1:800MHz ~ 1600MHz;

F2: 1600 MHz do 6000 MHz.

• Maksymalna moc wejściowa: 1dBm.
• Zysk: ≥43dBm.
• Moc wyjściowa: ≥43dBm (20W).
• Tłumienie harmonicznych: ≤-12 DBC.
• Tłumienie pozorne: ≤-60 DBC.
• Pobór mocy: +28V, prąd ≤3,5A@PO: 43dBm(Max) (F1: ≤1,8A, F2: ≤3,5A).

5.1.2.2 Wzmacniacz mocy 1100 MHz do 1600 MHz

• Częstotliwość pracy: F1:1100MHz ~ 1600MHz;
• Maksymalna moc wejściowa: 1dBm.
• Zysk: ≥43dBm.
• Moc wyjściowa: ≥43dBm (20W).
• Odrzucenie harmonicznych: ≤-12dBc.
• Fałszywe odrzucenie: ≤-60dBc.
• Pobór mocy: +28V, prąd ≤ 1,5A@PO: 43dBm(max).

5.2800 MHz (szyna antenowa 1600 MHz)

Tablica antenowa 800 MHz, 1600 MHz przyjmuje konstrukcję segmentową, która składa się z anteny okresowej 800 MHz, 1600 MHz i anteny tubowej 1600 MHz, 6000 MHz.

5.2.1800 MHz (1600 MHz antena okresowa logarytmiczna)

5.2.1.1 Główne parametry techniczne

• Częstotliwość: 800 MHz ~ 1600 MHz.
• Fala stojąca: ≤2,5.
• Tryb polaryzacji: polaryzacja pionowa.
• Zysk: 7dB.
• Forma wyjściowa: SMA-50K.

5.2.1.2 Rozmiar struktury kształtu

Antena interferencyjna 0,8 ~ 1,6 GHz przyjmuje antenę logarytmiczną, pokazano rozmiar struktury anteny.

5.2.21600 MHz (antena tubowa 6000 MHz)

5.2.2.1 Główne parametry techniczne

• Częstotliwość: 1600 MHz ~ 6000 MHz.
• SWR: ≤2,5.
• Tryb polaryzacji: polaryzacja pionowa.
• Zysk: 10dB (wartość typowa).
• Forma wyjściowa: SMA-50K.

5.2.2.2 Rozmiar struktury kształtu

Antena interferencyjna 1600 MHz ~ 6000 MHz przyjmuje antenę tubową, pokazany jest rozmiar struktury anteny.

5,3Inteligentna głowa

5.3.1Główne parametry techniczne

• Kąt obrotu: poziomy -180°～180°;skok 0°～60°.
• Prędkość obrotowa: pozioma 0,01°～45°/S;skok 0,01°～15°/S.
• Dokładność pozycjonowania: ±0,1°.
• Protokół komunikacyjny: obsługa Pelco-D, Pelco-P.
• Szybkość transmisji: 2400/4800/9600/19200 bps opcjonalnie.
• Interfejs komunikacyjny: RS485.
• Zasilacz wejściowy: DC28V.
• Pobór mocy: ≤70W.
• Temperatura robocza.
• Obciążenie: ≤15kg.
• Waga całej maszyny: 12,5kg.
