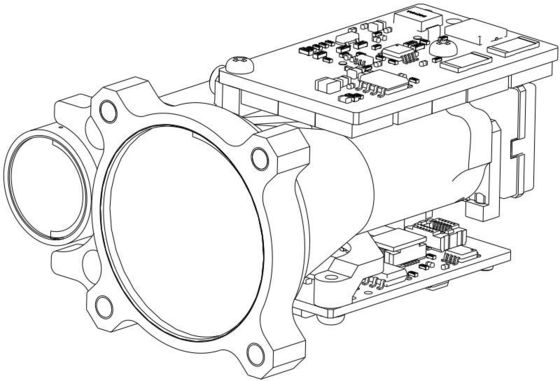

Laserowy moduł pomiaru odległości dla ludzkiego oka RL4000

Name: Laserowy moduł pomiaru odległości dla ludzkiego oka RL4000
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: 4000 RL
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: Navioptics

Numer modelu: 4000 RL

Minimalna ilość zamówienia: 1 szt

Czas dostawy: 15 dni roboczych

Warunki płatności: T/T

Standardowe opakowanie: pudełko kartonowe

Podsumowanie produktu

1Przegląd produktu Moduł zasięgu bezpieczeństwa dla oczu ludzkiego RL4000 jest produktem bezpieczeństwa dla oczu ludzkiego klasy 1/1M. Produkt wykorzystuje jednoimpulsowy zasięg, o maksymalnym zasięgu ≥5,6 km; posiada interfejs elektryczny UART,i dostarcza oprogramowanie do testowania komputerów, ...

Atrybuty niestandardowe produktu

Podkreślić

Bezpieczeństwo oczu ludzkiego Laserowe pomiar odległości

,

4000 RL

,

Moduł pomiaru odległości laserowej

Bezpieczeństwo/poziom bezpieczeństwa ludzkiego oka:

Klasa 1/1M

Długość fali lasera:

1535±5nm

Otwór odbiorczy:

Φ25 mm

Apertura emisyjna:

Φ12 mm

Odbiorcze pole widzenia:

4,21 mrad

Kąt rozbieżności wiązki:

0,3 ± 0,05 mrad

Maksymalny zakres pomiarowy:

Bezzałogowy statek powietrzny ≥1700

Minimalny zakres pomiarowy:

50 m

Opis produktu

1Przegląd produktu

Moduł zasięgu bezpieczeństwa dla oczu ludzkiego RL4000 jest produktem bezpieczeństwa dla oczu ludzkiego klasy 1/1M. Produkt wykorzystuje jednoimpulsowy zasięg, o maksymalnym zasięgu ≥5,6 km; posiada interfejs elektryczny UART,i dostarcza oprogramowanie do testowania komputerów, zestaw poleceń i protokół komunikacji, który jest wygodny dla użytkowników do prowadzenia rozwoju wtórnego.urządzenia optoelektroniczne zamontowane w pojazdach i podwoziach.

1Parametry działania produktu

S/N	Nazwa pozycji		Wskaźnik wydajności
0	Model produktu		LR4000
1	Bezpieczeństwo dla oka ludzkiego/poziom		Klasa 1/1M
2	Długość fali lasera		1535±5nm
3	Apertura odbioru		Φ25 mm
4	Otwór emisji		Φ12 mm
5	Odbiór pola widzenia		40,21 mrad
6	kąt rozbieżności wiązki		00,3±0,05 mrad
7	Maksymalny zakres pomiarów	Duży cel	≥ 5600¹⁾
		pojazd	≥ 4800¹⁾
		ludzkie	≥3200¹⁾
		Samoloty bezzałogowe	≥1700¹⁾
8	Minimalny zakres pomiarów		50 m
9	Częstotliwość pomiarów		1 ~ 10 Hz
10	Dokładność pomiaru odległości		± 1 m
11	Rozdzielczość odległości		≤ 30 m
12	Wskaźnik kwasymierzenia		≥ 98
13	Poziom fałszywego alarmu		≤ 1
14	Liczba wykryć wielu celów		3 (maksymalna liczba)
15	Interfejs elektryczny		A1257WR-S-6P
16	Napięcie zasilania		Prąd stały 4,5 ̊16 V
17	Zużycie mocy w stanie gotowości		≤ 1 mW

18	Średnie zużycie energii	≤ 4 W
19	Maksymalne zużycie energii	≤ 14 W @ 12 V
20	Waga	≤ 75 g
21	Wymiar (L × W × H)	65 × 48 × 32 mm
22	Temperatura pracy	-40 ̊+65 °C
23	Temperatura przechowywania	-55 ̊+75 °C
24	Wibracje	Badanie drgań o niskiej granicy integralności (GJB150.16A-2009 rysunek C.17)
25	Szok.	75 g/6 ms
26	Logika zakresu	Pierwszy i ostatni cel, wielokrotny zasięg celu, pas wyboru odległości
27	Interfejs danych	UART
28	Izolacja elektryczna	Izolacja podłoża PSU, podłoża łączności i podłoża konstrukcji
29	Wskaźnik nacjonalizacji	Produkcja krajowa
30	Niezawodność	MTBF ≥ 1500h
31	Stabilność osi optycznej	≤ 0,05 mrad
32	Oś optyczna i stopień podstawy instalacji niepionowy	≤ 0,5 mrad

Notatki.

1)Rozmiar celu modelu 2,3 m × 2,3 m, rozmiar celu typu ludzkiego 0,5 m × 1,7 m, rozmiar celu typu UAV 0,2 m × 0,3 m, odblaskowość 30; widoczność ≥ 12 km.
