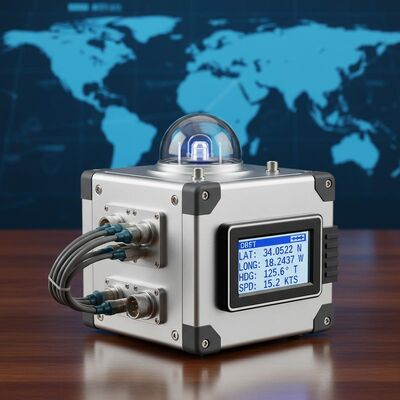

Jakość Stabilny Wydajność Wysoka Niezawodność TDF99A Uniwersalny System Nawigacji Marynarki Włóknooptycznej Inercjalnej z danymi nawigacyjnymi w czasie rzeczywistym fabryka

Stabilny Wydajność Wysoka Niezawodność TDF99A Uniwersalny System Nawigacji Marynarki Włóknooptycznej Inercjalnej z danymi nawigacyjnymi w czasie rzeczywistym

Name: Stabilny Wydajność Wysoka Niezawodność TDF99A Uniwersalny System Nawigacji Marynarki Włóknooptycznej Inercjalnej z danymi nawigacyjnymi w czasie rzeczywistym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99a
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF99a

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełka

TDF99A.pdf

PDF

Podsumowanie produktu

Morski światłowód INS TDF99A zapewnia dokładność prędkości ≤1,2 kn i ponad 20 000 godzin MTBF. Zawiera żyroskopy laserowe, akcelerometry kwarcowe i obsługuje integrację inercyjną/GNSS/DVL dla USV/UUV w ekstremalnych warunkach.

Atrybuty niestandardowe produktu

Podkreślić

system nawigacji światłowodowej dla zastosowań morskich

,

uniwersalny inercyjny system nawigacyjny

,

inercyjny system nawigacyjny TDF99A

Opis produktu

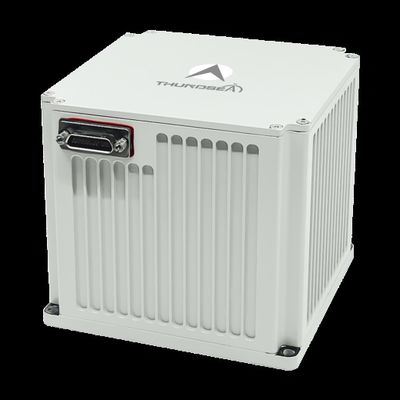

Stabilna wydajność TDF99A Uniwersalny system nawigacji inercyjnej z włókna optycznego

Zaawansowany system nawigacji marynarki laserowej z wykorzystaniem żyroskopów laserowych i akcelerometrów gięcia kwarcowego w architekturze strapdown z zaawansowanym oprogramowaniem nawigacyjnym do wysokiej prędkości wyjścia danych w czasie rzeczywistym.

Wnioski

Idealne dla małych i średnich statków powierzchniowych bezzałogowych (USV), bezzałogowych pojazdów podwodnych (UUV), podwodnych broni sterowanych i platform działających w złożonych środowiskach o dużych prędkościach,duże zmiany temperatury, i silne wibracje.

Kluczowe cechy

Wyposażone w układ i inicjalizację podczas mocowania lub podczas nawigacji w linii prostej o stałej prędkości
Stała wydajność i wysoka niezawodność
Funkcje wykrywania usterek w systemie i alarmu
Interfejsy wyjściowe cyfrowe, w tym porty seryjne Ethernet i RS422

Specyfikacje techniczne

Rodzaj	TDF99A
Akcelerometr
Miesięcy Powtórność stronniczości	≤ 10 μg
Dokładność czynnika skali miesiąca	≤ 10 ppm
Gyro
Powtarzalność stronniczości	00,005°/h do 0,003°/h
Dokładność czynnika skali	≤ 20 ppm
Wyborne spacery	≤ 0,0008°/√h,1σ
Cechy wydajności
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Dokładność prędkości	≤ 1,2 kn
Czas uruchomienia	≤ 10 s
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Zrównanie
Czas wyrównania	≤ 30 min
Dokładność pozycji (czysta inercja)	≤ 1 nm/2h
Dokładność pozycji (kombinacja bezwładności/DVL)	≤ 0,3%D
Wydajność zastosowań AHRS
Dokładność kierunku	≤ 0,05°sec ((L)
Dokładność wyciągania i wyciągania	≤ 0,02°
Cechy fizyczne
Zużycie energii	< 18W
Wymiary	158161135 mm
Waga	< 4 kg
Temperatura pracy	-40°C~60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
