Jakość Mały system nawigacyjny podwodny o tolerancji wysokiego ciśnienia serii TFG dla ROV na głębokościach 6000 m fabryka

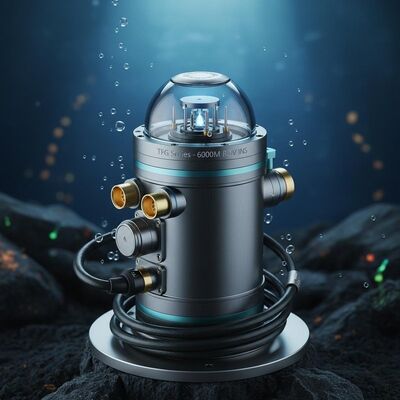

Mały system nawigacyjny podwodny o tolerancji wysokiego ciśnienia serii TFG dla ROV na głębokościach 6000 m

Name: Mały system nawigacyjny podwodny o tolerancji wysokiego ciśnienia serii TFG dla ROV na głębokościach 6000 m
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Seria TFG
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: Seria TFG

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Standardowe opakowanie: Pudełka

Subsea AHRS & NAVIGATION System.pdf

PDF

Podsumowanie produktu

Podmorski system nawigacji bezwładnościowej serii TFG dla pojazdów ROV: głębokość znamionowa 6000 m, konstrukcja tytanowa, dokładność kursu 0,05°, szybkie ustawianie w ciągu 10 minut i średni czas bezawaryjny (MTBF) wynoszący 100 000 godzin. Certyfikowany zgodnie z IEC 60945 z 24-miesięczną gwarancją.

Atrybuty niestandardowe produktu

Podkreślić

system nawigacji inercyjnej podwodnej małych rozmiarów

,

system nawigacji ROV pod wysokim ciśnieniem

,

System nawigacji podwodnej serii TFG

Opis produktu

ROV podwodnego systemu nawigacji bezwładnościowej serii TFG o małych rozmiarach i wysokim ciśnieniu

Podwodny system nawigacji inercyjnej serii TFG został specjalnie zaprojektowany do zastosowań ROV i Trencher, oferując wyjątkową dokładność, kompaktowe wymiary i wyższą tolerancję na wysokie ciśnienie.Ten zaawansowany system łączy wysokiej dokładności trzyosiowy FOG z trzema akcelerometrami kwarcowymi, wykorzystując precyzyjną kalibrację i technologie kompensacyjne w celu zapewnienia niezawodnej wydajności w ekstremalnych warunkach podwodnych.

Kluczowe cechy

Obudowa tytanowa przeznaczona do pracy na głębokości 6000 metrów
Trójosiowa technologia FOG: kompaktowa konstrukcja, niskie zużycie energii, lekka waga
Możliwość szybkiego ustawienia: 10 minut
Bezproblemowa integracja z systemami GNSS/EM LOG/DVL/USBL
Bezobsługowa eksploatacja

Wnioski

Pozycjonowanie i nawigacja podwodna ROV
Systemy kierowania pociągami lub pociągami
Położenie dna morskiego i wykrywanie ruchu

Specyfikacje techniczne

Specyfikacje działania

Parametry	TFG005	TFG01	TFG03	TFG05
Dokładność kierunku	0.05 szerokość sekanta	0.1 sekant szerokości geograficznej RMS	0.3 sekant szerokości geograficznej RMS	0.5 sekant szerokości geograficznej RMS
Dokładność obrotowa	00,01° RMS	00,05° RMS	-	-
Dokładność podwyższenia	5 cm lub 5% (która z tych wartości jest większa)
Czas wyrównania	10 minut.
Wskaźnik kątowy	≥ 300°/s do ≥ 500°/s
Dokładność pozycjonowania (DVL)	00,3% odległości	1% odległości	-	-
Dokładność pozycjonowania (GNSS)	20m, 1σ
szerokość operacyjna	± 80°

Zasilanie i interfejs

Zasilanie	18-36V prądu stałego
Zużycie energii	16W
Pozycja seryjna (dwu kierunkowa)	4 x konfigurowalny RS-232 / RS-422
Serial (tylko transmisja)	4 x konfigurowalny RS-232 / RS-422
Ethernet	10/100 MB
Formaty danych	NMEA 0183 / IEC 61162
Wpływy pomocnicze	GNSS, EM LOG, DVL, USBL/LBL, czujnik głębokości

Cechy fizyczne

Parametry	Głębokość 4000 m	Głębokość 6000 m
Wymiary	210 mm ((Φ) x 330 mm ((h)	220 mm ((Φ) x 330 mm ((h)
Waga w powietrzu	180,5 kg	210,3 kg
Waga w wodzie	100,1 kg	12 kg
Materiał	Tytanium

Specyfikacje środowiskowe

MTBF	100,000 godzin
Temperatura pracy	-40°C do +55°C
Temperatura przechowywania	-50°C do +70°C
Standardy środowiskowe	Spełnia lub przekracza normy IEC 60945
Normy EMC	Spełnia lub przekracza normy IEC 60945
Gwarancja	24 miesiące
