Jakość Gorąca sprzedaż CCS PTK-20 5min Położenie podwodne wykrywanie rurociągów Wysoka dokładność 0,05 stopnia system nawigacji inercyjnej fabryka

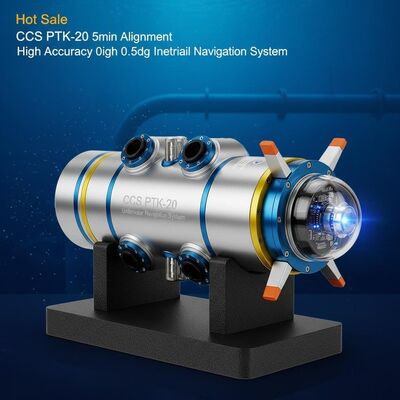

Gorąca sprzedaż CCS PTK-20 5min Położenie podwodne wykrywanie rurociągów Wysoka dokładność 0,05 stopnia system nawigacji inercyjnej

Name: Gorąca sprzedaż CCS PTK-20 5min Położenie podwodne wykrywanie rurociągów Wysoka dokładność 0,05 stopnia system nawigacji inercyjnej
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: PTK- 20

Miejsce pochodzenia: qingdao

Certyfikacja: CCS

Minimalna ilość zamówienia: Jeden komplet

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 dni

Warunki płatności: T/T

Standardowe opakowanie: pudełko kartonowe

PTK-20.pdf

PDF

Podsumowanie produktu

CCS PTK-20: System podwodnej inspekcji rurociągów o wysokiej dokładności z ustawieniem w ciągu 5 minut, precyzją położenia 0,05° i wytrzymałą konstrukcją do pracy w temperaturach od -40 ℃ do 70 ℃. Konfigurowalna technologia FOG zmniejsza koszty napraw.

Atrybuty niestandardowe produktu

Podkreślić

5-minutowy inercyjny system odniesienia

,

inercyjny system pomiarowy 400 stopni / s

,

1 km system nawigacji

Wyrównanie:

5 minut

Postawa:

0,05 stopnia, 1σ

Nagłówek:

0,5 stopnia, 1σ

Składowanie:

≥32G

Szybkość czytania:

USB2.0, szybkość ≥35 Mb/s

Dokładność:

1,8 m ~ 3,6 m na dystansie 1 km ~ 2 km

Gwałtowność:

±400 stopni/s

przyśpieszenie:

±20g

Temperatura pracy:

﹣40 ℃ ~ 70 ℃

Temperatura przechowywania:

﹣55 ℃ ~ 85 ℃

Wibracja:

0,04 g²/hz przy 20 ~ 2000 Hz

Zaszokować:

30 g przy 6 ms, zachowaj dokładność; 50 g przy 11 ms, przeżycie

Rozmiar:

φ80×190mm

Zasilanie:

24 V prądu stałego

Waga:

≤2,5 kg

Zużycie energii:

≤15W

Interfejs:

RS232, USB

Opis produktu

CCS PTK-20 Podwodny system nawigacji inercyjnej wykrywający rurociągi

Wprowadzenie

Regularna inspekcja rurociągów jest niezbędna do utrzymania ich w dobrym stanie i wymaga skutecznych narzędzi do wykrywania uszkodzeń, takich jak deformacje, korozja lub wycieki.Nasz PTK-20 system pomiaru inercji zapewnia precyzyjne określenie lokalizacji narzędzi inspekcyjnych, znacząco zmniejszając zakres naprawy i koszty dzięki wysokiej dokładności.

Oparty na technologii nawigacji inercyjnej i technologii FOG, PTK-20 integruje trzy żyroskopy światłowodowe, trzy elastyczne akcelerometry i urządzenia do przetwarzania elektronicznego sygnału.Żyroskopy określają nastawienie i kierunek., podczas gdy akcelerometry mierzą ruch translacyjny.

System wyposażony jest w żyroskopy światłowodowe o dokładności od 0,003 do 0,5 stopnia na godzinę.z dostosowywalną dokładnością i opcjami wielkości.

Wnioski

Kontrola rurociągów
Nawigacja i sterowanie pojazdami lądowymi
Stabilizacja i sterowanie anteną
Nawigacja bezzałogowa
Stanowisko i odniesienie do nagłówka

Specyfikacje działania

Czas wyrównania	Pięć minut.
Dokładność postawy	00,05°, 1σ
Dokładność kierunku	00,5°, 1σ
Pojemność magazynowa	≤ 32 GB
Szybkość czytania	USB 2.0, ≥ 35 Mb/s
Dokładność pozycji	10,8m do 3,6m na 1km do 2km z pomocą

Specyfikacje techniczne

Zakres prędkości	± 400°/s
Zakres przyspieszenia	± 20 g
Temperatura pracy	-40°C do +70°C
Temperatura przechowywania	-55°C do +85°C
Tolerancja drgań	0.04g2/Hz @ 2-2000Hz
Tolerancja na wstrząsy	30 g @ 6 ms (dokładność utrzymywana) 50 g @ 11 ms (przetrwanie)
Wymiary	φ80 * 190 mm
Zasilanie	24VDC
Waga	≤ 2,5 kg
Zużycie energii	≤ 15 W
Interfejsy	RS232, USB
