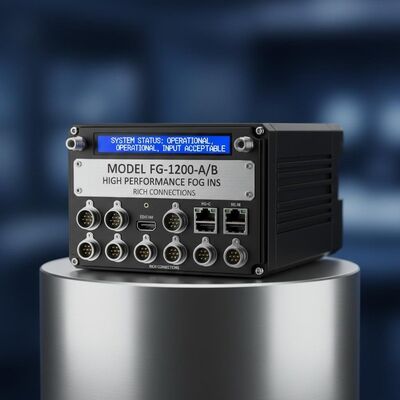

Jakość Model FG-1200-A/B Wysokiej Wydajności Inercyjny System Nawigacji FOG z bogatymi połączeniami i dopuszczalnymi wejściami fabryka

Model FG-1200-A/B Wysokiej Wydajności Inercyjny System Nawigacji FOG z bogatymi połączeniami i dopuszczalnymi wejściami

Name: Model FG-1200-A/B Wysokiej Wydajności Inercyjny System Nawigacji FOG z bogatymi połączeniami i dopuszczalnymi wejściami
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A / B
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: FG-1200-A / B

Miejsce pochodzenia: qingdao

Certyfikacja: CCS

Minimalna ilość zamówienia: Jeden komplet

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 dni

Warunki płatności: L/C, T/T

Standardowe opakowanie: pudełko kartonowe

FG-1200-AB.pdf

PDF

Podsumowanie produktu

Wysokowydajny FOG INS z dokładnością kursu ≤0,05°, integracją GPS i bogatymi połączeniami we/wy. Zawiera AHRS+INS w jednym urządzeniu, trwałość na poziomie wojskowym i obsługuje statki marynarki wojennej, pojazdy ROV i UAV.

Atrybuty niestandardowe produktu

Podkreślić

5 cm inercyjna jednostka miary

,

5 cm inercyjny układ odniesienia

,

5 cm inercyjny system naprowadzania

Zostaw puste miejsce:

A@B

Bez pomocy:

≤0,05 stopnia @ ≤0,02 stopnia

Z Pomocą:

≤0,02 stopnia @ ≤0,01 stopnia

Inercyjny bez pomocy:

≤1nm/2h@≤1nm/8h

Z GPS-em:

≤2 m@≤2m

Dziennik prędkości:

≤1nm/4h@≤1nm/12h

Dziennik elektromagnetyczny:

≤1,5 nm/4 godz.@≤1,5 nm/12 godz

Przebieg:

≤0,5‰D@≤0,25‰D

Dostępność danych:

8 minut @ 8 minut

Pełna autentyczność:

25 minut @ 25 minut

Fala i fala (RMS):

5 cm lub 5% przy 2,5 cm lub 2,5%

Opis produktu

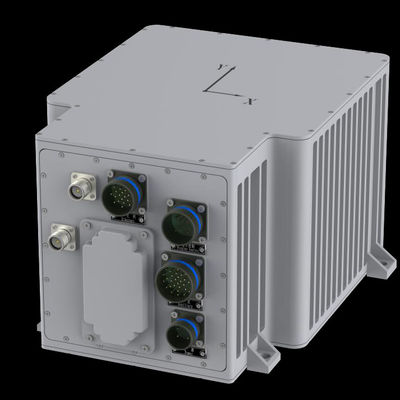

Model FG-1200-A/B Wysokiej Wydajności Inercyjny System Nawigacji FOG

FG-1200 Fiber Optic Inertial Navigation System to średnio precyzyjna jednostka pomiaru inercji, która zapewnia wysoką wydajność przy opłacalności.Wykorzystanie interferometrycznego żyroskopu światłowodowego typu 120 i elastycznego akcelerometru kwarcowego jako czujników bezwładności, system ten zapewnia w czasie rzeczywistym, wysokiej precyzji trójwymiarowe kąty nastawienia, prędkości kątowe nośnika i natychmiastowe dane o przemieszczeniu.

Przegląd systemu

Ten zaawansowany system nawigacji zapewnia prawdziwe pomiary kąta kierunku północnego, kąta wysokości, kąta obrotu, prędkości azimutów, prędkości poziomej, prędkości pionowej, podnoszenia, wzrostu i huśtania.Oferuje również średnio precyzyjne informacje o pozycji bez potrzeby użycia czujników zewnętrznych.FG-1200 zapewnia dokładność systemu dzięki wysokiej precyzji kalibracji błędów i kompleksowej technologii kompensacji temperatury.optymalizacja trybu wibracji, konstrukcji uszczelniającej i rygorystycznych procesów produkcyjnych, zapewnia wyjątkową odporność na zmiany środowiska.

Kluczowe cechy

Wysokiej wydajności żyroskop światłowodowy (FOG)
Udowodniona w walce niezawodność
AHRS+INS zintegrowane w jednej jednostce
Samoregulacja przeciw zakłóceniom podczas ruchu
Bogate opcje łączności: GPS/GNSS/Speed LOG DVL/USBL
Elastyczne przyjmowanie danych wejściowych
Konfiguracyjne tryby nawigacji: INS/Integrowana nawigacja
Kompatybilny ze wszystkimi rodzajami nośników

Wnioski

Statki wojskowe
Systemy ROV i UAV
Armii lądowej skierowanie i celowanie
Różne instalacje platformy

Specyfikacje techniczne

Parametry	FG1200-A	FG1200-B
Pozycja (RMS) - Bez pomocy	≤ 0,05°	≤ 0,01°
Temat (RMS) - Z pomocą	≤ 0,02°	≤ 0,008°
Rolowanie i rzucanie - bez pomocy	≤ 0,05°	≤ 0,01°
Roll & Pitch - z pomocą	≤ 0,02°	≤ 0,008°
Pozycja (CEP) - inercja bez pomocy	≤ 2 nm/1h	≤ 1 nm/1h
Pozycja (CEP) - z GPS	≤ 2 m	≤ 2 m
Log prędkości	≤ 1 nm/1h	≤2nm/4h
Log elektromagnetyczny	≤ 1,5 nm/1h	≤ 3 nm/4h
Odometr	≤ 0,5%D	≤ 0,3%0D
Ustawienie czasu - dostępność danych	10 minut.	10 minut.
Ustawianie czasu - pełna postawa	30 min.	60 min.
Podwyższenie i przewyższenie (RMS)	5 cm lub 5%	20,5 cm lub 2,5%

Specyfikacje elektryczne

Zapewnienie zasilania: 24VDC (18-36VDC), <20W
Interfejs: RS422/232*8, Ethernet, CAN*2, PPS*2, impuls, maksymalna moc wyjściowa 1000Hz

Specyfikacje fizyczne

Rozmiar: 257*199*162 mm (L*W*H)
Masę: ≤ 7,2 kg

Zakres pomiaru

Prędkość: ±200°/s
Przyspieszenie: ±15 g

Specyfikacje środowiskowe

Temperatura pracy: od -40°C do +60°C
Temperatura przechowywania: -55°C do +80°C
Wibracja: 0,04 g2/Hz @ 20-2000 Hz
Wstrząs w warunkach pracy: 30 g@ms

Model FG-1200-A/B Wysokiej Wydajności Inercyjny System Nawigacji FOG z bogatymi połączeniami i dopuszczalnymi wejściami 0
