Jakość Wysokiej precyzji pierścieniowy laserowy giroskop RLG o stabilności przesunięcia 0,015°/h i zakresie dynamicznym ≥±400°/s fabryka

Wysokiej precyzji pierścieniowy laserowy giroskop RLG o stabilności przesunięcia 0,015°/h i zakresie dynamicznym ≥±400°/s

Name: Wysokiej precyzji pierścieniowy laserowy giroskop RLG o stabilności przesunięcia 0,015°/h i zakresie dynamicznym ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDLG70S

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDLG70S Ring Laser Gyroscope.pdf

PDF

Podsumowanie produktu

Żyroskop laserowy pierścieniowy TDLG70S zapewnia wyjątkową precyzję ze stabilnością odchylenia do 0,006°/h i ARW do 0,0015°/√ godz. Charakteryzuje się szerokim zakresem dynamiki ±400°/s, szerokością pasma >200 Hz, wytrzymałą konstrukcją i kompaktową konstrukcją do wymagających zastosowań lotniczych i nawigacyjnych.

Atrybuty niestandardowe produktu

Podkreślić

Pierścień laserowy gyroskop

,

Wysokiej precyzji pierścienie laserowe gyroskop

Stabilność stronniczości (1σ):

0,015 °/h ~ 0,006 °/h

Powtarzalność zerowego obciążenia (1σ):

0,005 °/h ~ 0,003 °/h

ARW （Angular Random Walk:

0,003 °/√hr ~ 0,0015 °/√hr

Błąd współczynnika skali (1σ):

≤5 ppm

Zakres dynamiczny:

≥±400°/s

Przepustowość łącza:

＞ 200 Hz

Opis produktu

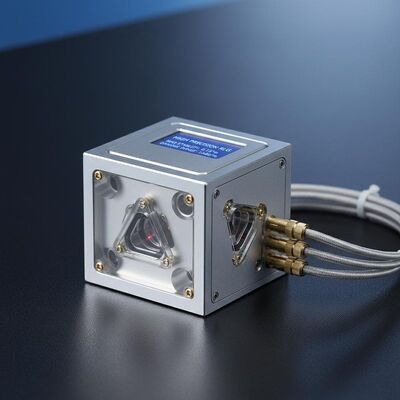

Wysokiej precyzji TDLG70S Ring Laser Gyroscope

TDLG70S Ring Laser Gyroscope działa na zasadzie efektu Sagnaca,wykorzystując różnice fazy interferencji między wiązkami lasera w kierunku ruchu wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara w zamkniętej jamie rezonansowej w celu precyzyjnego pomiaru wzrostów kątowychTen zaawansowany żyroskop charakteryzuje się wysoką integracją, wyjątkową niezawodnością, silną zdolnością do adaptacji środowiskowej i stabilną wydajnością operacyjną.służący jako czujnik rdzeniowy w wysokiej precyzji systemach nawigacji inercyjnej.

Wnioski

Odpowiednie do nawigacji inercyjnej i urządzeń odniesienia położenia w zaawansowanych zastosowaniach, w tym statkach kosmicznych, samolotach, sztucznych satelitach, pojazdach, statkach i łodziach podwodnych.

Kluczowe cechy

Szeroka dynamiczna szerokość pasma odpowiedzi z wyjściem sygnału cyfrowego
Kompaktowy rozmiar, lekka konstrukcja, łatwa integracja i kontrolowane zużycie energii
Wysoka niezawodność z doskonałą odpornością na wstrząsy i wibracje
Duża zdolność adaptacyjna do wymagających warunków środowiskowych
Zintegrowana ścieżka światła i układ o prostej strukturze dla łatwej instalacji

Specyfikacje techniczne

Parametry wydajności	Specyfikacja
Stabilność stronniczości (1σ)	00,015°/h ~ 0,006°/h
Zerowa powtarzalność stronniczości (1σ)	00,005°/h ~ 0,003°/h
Wykonanie biegania kątowego	00,003°/√hr ~ 0,0015°/√hr
Błąd współczynnika skali (1σ)	≤ 5 ppm
Zakres dynamiczny	≥ ± 400°/s
Przepustowość	> 200 Hz
Włącz czas	< 5 s
Format sygnału wyjściowego	TTL
Wbudowane samooceny	- Tak, proszę.
Prędkość aktualizacji sygnału wyjściowego	1 Hz
Wynik sygnału Baud Rate	115200
Wstrząsy drgające	75 g, pół sinus, 6 ms
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	±15V, ±5V
Złącze	J30JM-25ZKP (25 pinów)
Zużycie energii	≤ 3W
MTBF (za MIL-HDBK-217-F)	>10000 godzin
Waga	10,3 kg
Wymiary	φ114mm * 53mm

TDLG70S to najnowocześniejsza technologia żyroskopu laserowego, zapewniająca wyjątkową precyzję i niezawodność dla najbardziej wymagających zastosowań nawigacji inercyjnej w przemyśle lotniczym, morskim,i platformy naziemne.
