Jakość Wysokiej precyzji TDLG90S Ring Laser Gyroscope z stabilnością 0,002°/h i szerokim zakresem dynamicznym fabryka

Wysokiej precyzji TDLG90S Ring Laser Gyroscope z stabilnością 0,002°/h i szerokim zakresem dynamicznym

Name: Wysokiej precyzji TDLG90S Ring Laser Gyroscope z stabilnością 0,002°/h i szerokim zakresem dynamicznym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90s
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDLG90s

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDLG90S Ring Laser Gyroscope.pdf

PDF

Podsumowanie produktu

Precyzyjny żyroskop laserowy pierścieniowy TDLG90S: charakteryzuje się bardzo niską stabilnością odchylenia (0,002°/h), ARW (0,0004°/√hr) i błędem współczynnika skali (≤2 ppm). Certyfikowany do nawigacji lotniczej, morskiej i lądowej. Kompaktowa (2 kg), solidna konstrukcja z szerokim zakresem dynamiki (±400°/s) i szerokością pasma >200 Hz.

Atrybuty niestandardowe produktu

Podkreślić

Wysokiej precyzji pierścienie laserowe gyroskop

,

Pierścień laserowy gyroskop

Stabilność stronniczości (1σ):

00,004°/h do 0,002°/h

Powtarzalność zerowego obciążenia (1σ):

0,002 °/h ~ 0,001 °/h

ARW （Angular Random Walk:

0,0007 °/√hr ~ 0,0004 °/√hr

Błąd współczynnika skali (1σ):

≤2 ppm

Zakres dynamiczny:

≥±400°/s

Przepustowość łącza:

＞ 200 Hz

Waga:

2 kg

Wymiary:

151 mm × 126 mm × 57 mm

Opis produktu

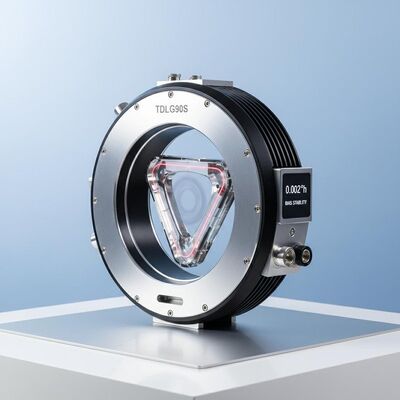

Wysokiej precyzji TDLG90S Ring Laser Gyroscope

TDLG90S Ring Laser Gyroscope działa na zasadzie efektu Sagnaca,wykorzystując różnice fazy interferencji między wiązkami lasera w kierunku ruchu wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara w zamkniętej jamie rezonansowej w celu precyzyjnego pomiaru wzrostów kątowychGyroskop ten charakteryzuje się wysoką integracją, wyjątkową niezawodnością, silną zdolnością do adaptacji do środowiska i stabilną wydajnością operacyjną.co czyni go głównym czujnikiem w wysokiej precyzji systemach nawigacji inercjalnej.

Wnioski

Certyfikowane do integracji z systemami nawigacji inercyjnej (INS) i systemami odniesienia kierunku pozycji (AHRS) w:

Platformy lotnicze (statki kosmiczne/samoloty/satelity)
Systemy morskie (statki powierzchniowe/podwodne)
Moduły nawigacji lądowej (pojazdy samochodowe/pojazdy wojskowe)

Kluczowe cechy

Zintegrowana ścieżka światła i układ o prostej strukturze dla łatwej instalacji
Kompaktowy rozmiar, lekka konstrukcja i kontrolowane zużycie energii
Wysoka niezawodność z doskonałą odpornością na wstrząsy i wibracje
Duża zdolność adaptacyjna do środowiska i stabilna wydajność operacyjna
Szeroka dynamiczna szerokość pasma odpowiedzi z wyjściem sygnału cyfrowego

Specyfikacje techniczne

Parametry wydajności	Specyfikacja
Stabilność stronniczości (1σ)	00,004°/h ~ 0,002°/h
Zerowa powtarzalność stronniczości (1σ)	00,002°/h ~ 0,001°/h
Wykonanie biegania kątowego	00,0007°/√hr ~ 0,0004°/√hr
Błąd współczynnika skali (1σ)	≤ 2 ppm
Zakres dynamiczny	≥ ± 400°/s
Przepustowość	> 200 Hz
Włącz czas.	< 5 s
Format sygnału wyjściowego	TTL
Wbudowany samotest	- Tak, proszę.
Prędkość aktualizacji sygnału wyjściowego	1 Hz
Prędkość sygnału wyjściowego	115200
Wstrząs drgań	75 g, pół sinus, 6 ms
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	±15V, ±5V
Złącze (25 pinów)	J30JM-37ZKP36
Zużycie energii	≤ 3W
MTBF (za MIL-HDBK-217-F)	> 10 000 godzin
Waga	2 kg
Wymiary	151 mm * 126 mm * 57 mm

Tagi

Żyroskop bezwładnościowy 3 osi

Cyfrowy żyroskop jednosiowy

żyroskop optyczny
