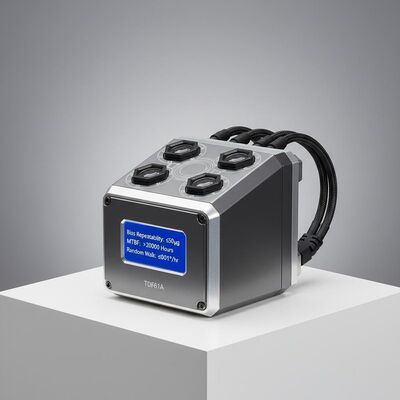

Jakość TDF61A Powietrzny optyczny system nawigacji inercjalnej z gierami z powtarzalnością stronniczości ≤50μg, >20000 godzin MTBF i ≤0,01°/√hr Random Walk dla nawigacji lotniczej fabryka

TDF61A Powietrzny optyczny system nawigacji inercjalnej z gierami z powtarzalnością stronniczości ≤50μg, >20000 godzin MTBF i ≤0,01°/√hr Random Walk dla nawigacji lotniczej

Name: TDF61A Powietrzny optyczny system nawigacji inercjalnej z gierami z powtarzalnością stronniczości ≤50μg, >20000 godzin MTBF i ≤0,01°/√hr Random Walk dla nawigacji lotniczej
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF61A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełka

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Podsumowanie produktu

Powietrzny żyroskop optyczny TDF61A INS zapewnia dokładność pozycji ≤4 nm/h dzięki fuzji wielu czujników. Charakteryzuje się ponad 20 000 godzin MTBF, możliwością pracy w temperaturach od -40°C do 60°C i obsługuje ustawienie naziemne/w locie dla UAV ze stałymi/obrotowymi skrzydłami.

Atrybuty niestandardowe produktu

Podkreślić

bezwładnościowy system nawigacji lotniczej

,

Powietrzna nawigacja optyczna z inercją girogramową

Miesięczne odchylenie powtarzalność:

≤50 μg

Dokładność współczynnika skali miesięcy:

≤500 ppm

Powtarzalność stronniczości:

≤ 0,3°/h

Dokładność współczynnika skali:

≤500 ppm

Przypadkowy spacer:

≤0,01 °/√hr

Wibracja:

20 ~ 2000 Hz, 6,06 g

MTBF:

> 20000 godzin

Opis produktu

Nawigacja lotnicza TDF61A Nawigacja optyczna w powietrzu

Powietrzny optyczny system nawigacji inercjalnej TDF61A wykorzystuje optyczne żyrometry i akcelerometry kwarcowe jako podstawowe elementy czujników,działające w architekturze nawigacyjnej z napędem podłączonym lub modulowanej ditheremWysokiej prędkości oprogramowanie wbudowane przetwarza dane czujników w czasie rzeczywistym w celu zapewnienia ciągłego pozycjonowania i orientacji.System ten integruje wiele źródeł nawigacji, w tym sygnały satelitarne GNSS, obserwacje niebieskie, wysokość barometryczna, pomoc w nawigacji radiowej i odometria wizualna w oparciu o wymagania misji.

Obszary zastosowań

Odpowiedni do dronu o skrzydłach stałych, drona o skrzydłach obrotowych i specjalistycznych pojazdów powietrznych.

Charakterystyka działania

Wyposażone w układ na naziemnych platformach wibrujących i w układzie podczas lotu
Wspiera przełączanie pomiędzy samowyrabianiem, porównywaniem ruchomych podstaw i porównywaniem przeniesienia
Fuzja wielosensorów zawierająca dane satelitarne, niebieskie, wysokościomierzowe, radiowe i wizualne nawigacyjne
Funkcje wykrywania usterek w systemie i alarmu

Specyfikacje techniczne

Rodzaj
Model	TDF61A
Akcelerometr
Powtarzalność stronniczości	≤ 50 μg
Dokładność czynnika skali	≤ 500 ppm
Gyro
Powtarzalność stronniczości	≤ 0,3°/h
Dokładność czynnika skali	≤ 500 ppm
Przypadkowy spacer	≤ 0,01°/√h
Wydajność nawigacji
Dokładność pozycji (czysta inercja)	≤ 4 nm/1h
Dokładność pozycji (INS/GNSS)	Lepsza niż dokładność satelitarna.
Dokładność prędkości (czysta inercja)	≤ 3,0 m/s
Dokładność prędkości (INS/GNSS)	≤ 0,2 m/s
Zakres dynamiczny
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Wydajność AHRS
Dokładność kursu (czysta inercja)	≤ 0,4°sec ((L)
Dokładność kursu (INS/GNSS)	≤ 0,2°s (L)
Dokładność przeciągania i obrotowa (czysty inercyjny)	≤ 0,08°
Dokładność przechylenia i obrotu (INS/GNSS)	≤ 0,03°
Cechy fizyczne
Zużycie energii	< 15 W
Wymiary	110110100 mm
Waga	< 1,7 kg
Temperatura pracy	-40°C do +60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Wibracje	20-2000 Hz, 6,06 g
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
MTBF	>20 000 godzin
Interfejsy
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Zrównanie
Czas wyrównania	≤ 5 minut
