Szczegóły Produktu:
|
| Miesięczne odchylenie powtarzalność: | ≤20 μg | Dokładność współczynnika skali miesięcy: | ≤20ppm |
|---|---|---|---|
| Powtarzalność odchylenia: | ≤0,01 °/hr | Dokładność współczynnika skali: | ≤20ppm |
| Przypadkowy spacer: | ≤0,005 °/√hr | Wibracja: | 20 ~ 2000 Hz, 6,06g |
| MTBF: | ＞ 20000 godzin |

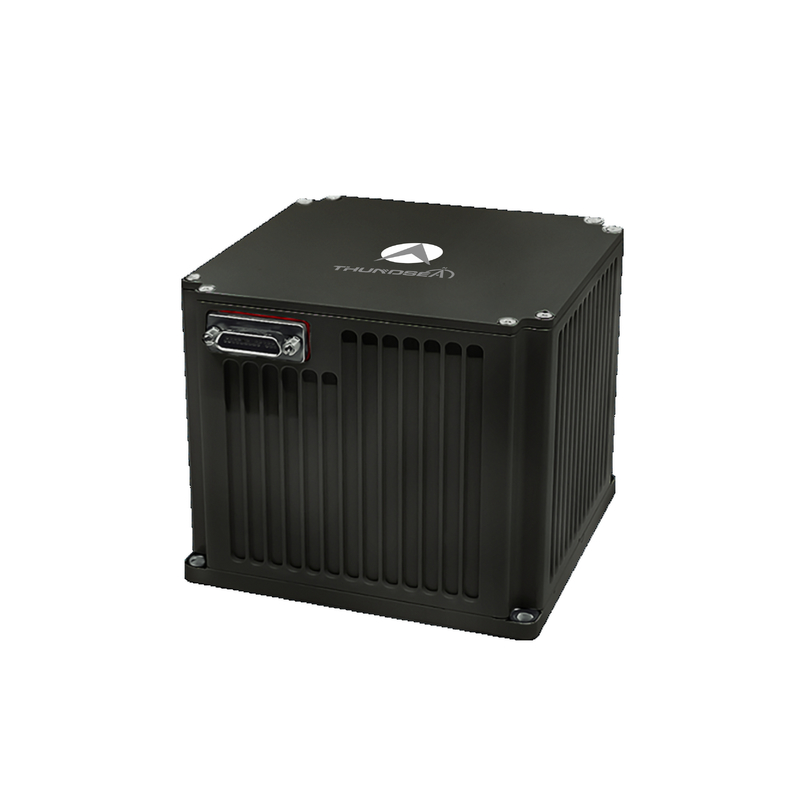

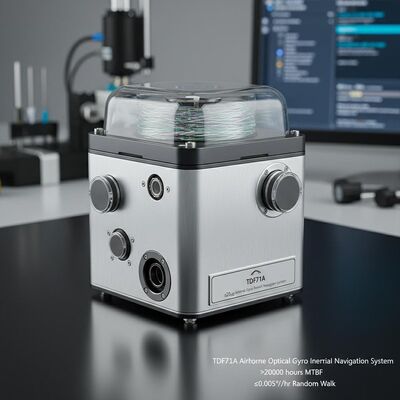

Nawigacja lotnicza TDF71A Nawigacja optyczna w powietrzu
1 Wprowadzenie
Powietrzny optyczny system nawigacji inercjalnej (INS) wykorzystuje optyczne żyroskopy i akcelerometry kwarcowe jako podstawowe elementy czujników,wykorzystując albo architekturę systemów strapdown, albo modulowaną (dithered) . Dzięki szybkim wbudowanym algorytmom nawigacyjnym dostarcza w czasie rzeczywistym dane o pozycjonowaniu i orientacji.nawigacja radiowa, oraz wejścia wizualne poprzez konfigurowalne architektury syntezy, dostosowane do wymagań specyficznych dla misji.Wspieranie różnorodnych trybów działania, począwszy od samodzielnej nawigacji inercyjnej po rozwiązania hybrydowe z wieloma czujnikami , zapewnia kompleksowe parametry nawigacji platformy, w tym pozycję 3D, prędkość, postawę i współczynniki kątowe.
2Obszary zastosowań
Odpowiedni do dronu o skrzydłach stałych, drona z skrzydłami obrotowymi i specjalistycznych pojazdów powietrznych.
3WydajnośćCcechy
Wspiera przełączanie pomiędzy samoprzewodowym, ruchomym i przenoszonym ustawieniem, w zależności od potrzeb klienta.
Wspiera fuzję wielosensorową, obejmującą dane satelitarne, niebieskie, wysokościomierzowe, radiowe i wizualne.
Wyposażone w urządzenia do monitorowania i monitorowania poziomów promieniowania w powietrzu ustawienie w trakcie lotu.
Wyposażone w funkcje wykrywania usterek systemu i alarmu.
4 Główne parametry
| Rodzaj | TDF71A | ||
| Akcelerometr | Miesięcy Powtórność stronniczości | ≤ 20 μg | |
| Dokładność czynnika skali miesiąca | ≤ 20 ppm | ||
| Gyro | Powtarzalność stronniczości | ≤ 0,01°/h | |
| Dokładność czynnika skali | ≤ 20 ppm | ||
| Wyborne spacery | ≤ 0,005°/√h | ||
| Cechy | Dokładność pozycji | Czysta inercja | ≤ 2 nm/1h |
| Połączenie satelitarne nawigacji inercjalnej | lepsza niż dokładność satelitarna. | ||
| Dokładność prędkości | Czysta inercja | ≤ 1,5 m/s | |
| Połączenie satelitarne nawigacji inercjalnej | ≤ 0,2 m/s | ||
| Wskaźnik kątowy | ≥ ± 400°/s | ||
| Przyspieszenie kątowe | 100000°/s2 | ||
| Przyspieszenie | > 25 g | ||
| Uważaj na siebie | Każda orientacja | ||
| Czas wyrównania | ≤8min | ||
| Wpływ/wyjście | 3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M | ||
| Czas wyrównania | Czas | < 5 min | |
| Wydajność zastosowań AHRS | Dokładność kierunku | Czysta inercja | ≤ 0,2°s (L) |
| Połączenie nawigacji satelitarnej | ≤ 0,1°s (L) | ||
| Dokładność wyciągania i wyciągania | Czysta inercja | ≤ 0,03° | |
| Połączenie nawigacji satelitarnej | ≤ 0,02° | ||
| Zużycie energii | < 15 W | ||
| Charakterystyka | Wymiary | 130×130×100 | |
| Waga | < 2,2 kg | ||
| Temperatura | -40°C~60°C | ||
| Szok. | 15 g, półsinusowa fala 11 ms | ||
| Napięcie wejściowe | DC24V ((± 25%) | ||
| chłodzenie | Przewodzenie do płyty mocującej | ||
| Wibracje | 20~2000 Hz,60,06 g | ||
| MTBF | >20000 godzin | ||
