Jakość Nawigacja lądowa TDF61A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤50μg, >20000 godzinami MTBF i ≤5min czasu ustawienia fabryka

Nawigacja lądowa TDF61A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤50μg, >20000 godzinami MTBF i ≤5min czasu ustawienia

Name: Nawigacja lądowa TDF61A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤50μg, >20000 godzinami MTBF i ≤5min czasu ustawienia
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF61A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDF61A.pdf

PDF

Podsumowanie produktu

Optyczny żyroskopowy sprzęt pozycjonujący TDF61A montowany na pojeździe zapewnia wysoce precyzyjną nawigację z powtarzalnością odchylenia ≤0,03°/h i współczynnikiem MTBF >20 000 godzin. Charakteryzuje się dynamicznym ustawieniem, pracą w wielu trybach (ZUPT/zintegrowana nawigacja) i solidną wydajnością w ekstremalnych warunkach (-40℃~60℃).

Atrybuty niestandardowe produktu

Podkreślić

system nawigacji inercyjnej

,

Wyposażenie do pozycjonowania i orientacji optycznego

,

Wyposażenie optyczne do pozycjonowania giroskopii zamontowane w pojeździe

Miesięczne odchylenie powtarzalność:

≤50 μg

Dokładność współczynnika skali miesięcy:

≤50ppm

Powtarzalność stronniczości:

≤0,03 °/h, 1σ

Dokładność współczynnika skali:

≤50ppm

Przypadkowy spacer:

≤0,01 °/√hr

Wibracja:

20 ~ 2000 Hz, 6,06 g

MTBF:

> 20000 godzin

Opis produktu

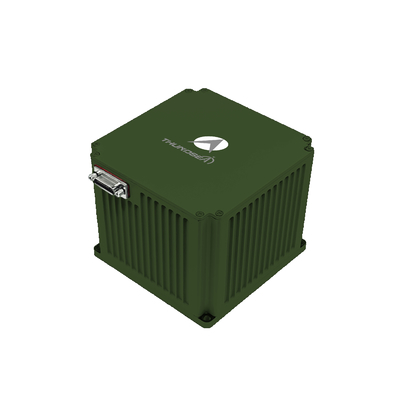

Nawigacja lądowa pojazd optyczny z napędem giroskopicznym TDF61A

Nawigacja lądowa TDF61A Optyczne urządzenia do pozycjonowania i orientacji giroskopicznej zamontowane w pojeździe

Przegląd produktu

W montowanym na pojeździe optycznym urządzeniu do pozycjonowania i orientacji żyroskopów wykorzystuje się żyroskopy laserowe lub światłowodowe oraz akcelerometry kwarcowe jako podstawowe czujniki.Wykorzystanie architektury systemu nawigacji inercyjnej z zaawansowanym oprogramowaniem nawigacyjnym, dostarcza informacji nawigacyjnych w czasie rzeczywistym. Seria produktów oferuje wiele trybów działania, w tym aktualizację zerowej prędkości (ZUPT), nawigację zintegrowaną opartą na inercji/satelitach,i nawigacja zintegrowana z inercją/odometrem, zapewniające kompleksowe parametry nawigacji pojazdów dla różnych platform montowanych w pojeździe.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i samobieżna artyleria
Pojazdy walki piechoty
Pojazdy bezzałogowe
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Wyposażone w urządzenia do monitorowania i monitorowania poziomów promieniowania
Funkcje autonomicznej nawigacji, aktualizacji zerowej prędkości (ZUPT) oraz zintegrowanej nawigacji z systemami liczącymi kilometry i/lub satelitarnymi
Odpowiednie do stosowania w regionach o wysokich szerokościach geograficznych (± 65°), bardzo zimnych i wysokich wysokościach
Wysoka niezawodność projektu

Specyfikacje techniczne

Model

TDF61A

Wydajność akcelerometru

Miesięcy Powtórność stronniczości	≤ 50 μg
Dokładność czynnika skali miesiąca	≤ 50 ppm

Wydajność giroskopu

Powtarzalność stronniczości	≤ 0,03°/h,1σ
Dokładność czynnika skali	≤ 50 ppm
Wyborne spacery	≤ 0,01°/√h

Cechy systemu

Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 40 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤5min

Wpływ/wyjście

Interfejsy

3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M

Dokładność pozycji

Połączenie nawigacji inercyjnej/odometru	≤ 1%D
Dokładność znalezienia/orientacji północy	≤ 5,0 mil
Dokładność utrzymania łożyska/2h	≤ 6,0 mil
Dokładność położenia nawigacji łącznej	≤ 3,0ml

Wydajność zastosowań AHRS

Dokładność kierunku	≤ 3,0ml
Dokładność wyciągania i wyciągania	≤1,0ml

Cechy fizyczne

Zużycie energii	< 15 W
Wymiary	110110100 mm
Waga	< 1,7 kg
Temperatura pracy	-40°C~60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
