Jakość Nawigacja lądowa TDF71A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤0,01°/h, >20000 godzinami MTBF i ≤5min czasu ustawienia fabryka

Nawigacja lądowa TDF71A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤0,01°/h, >20000 godzinami MTBF i ≤5min czasu ustawienia

Name: Nawigacja lądowa TDF71A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤0,01°/h, >20000 godzinami MTBF i ≤5min czasu ustawienia
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF71A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDF71A.pdf

PDF

Podsumowanie produktu

Nawigacja lądowa TDF71A Optyczne urządzenia do pozycjonowania i orientacji gier Zaawansowany system nawigacji pojazdów W montowanym na pojeździe optycznym systemie pozycjonowania i orientacji żyroskopów wykorzystuje się żyroskopy laserowe lub światłowodowe w połączeniu z akcelerometrami kwarcowymi ...

Atrybuty niestandardowe produktu

Podkreślić

Optoelektroniczny Żyroskopowy System Pozycjonowania

,

Nawigacja inercyjna wojsk lądowych

,

Wysokiej precyzji nawigacja inercyjna

Miesięczne odchylenie powtarzalność:

≤20μg

Dokładność współczynnika skali miesięcy:

≤20 ppm

Powtarzalność stronniczości:

≤0,01°/godz

Dokładność współczynnika skali:

≤20 ppm

Przypadkowy spacer:

≤0,003°/√ godz

Wibracja:

20 ~ 2000 Hz, 6,06 g

MTBF:

> 20000 godzin

Opis produktu

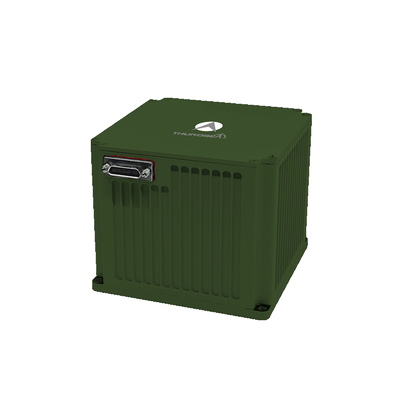

Nawigacja lądowa TDF71A Optyczne urządzenia do pozycjonowania i orientacji gier

Zaawansowany system nawigacji pojazdów

W montowanym na pojeździe optycznym systemie pozycjonowania i orientacji żyroskopów wykorzystuje się żyroskopy laserowe lub światłowodowe w połączeniu z akcelerometrami kwarcowymi jako podstawowe elementy czujników.Działające w oparciu o architekturę układu nawigacyjnego inercyjnego o układzie strapdown, wykorzystuje zaawansowane oprogramowanie algorytmiczne do dostarczania danych nawigacyjnych w czasie rzeczywistym.nawigacja inercyjna/nawigacja satelitarna zintegrowana, oraz nawigacja z fuzją inercyjna/odometrowa, zapewniająca kompleksowe parametry ruchu pojazdu dla różnych wymagań platform mobilnych.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i samobieżna artyleria
Pojazdy walki piechoty
Pojazdy bezzałogowe
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Wyposażone w urządzenia do monitorowania i monitorowania poziomów promieniowania
Funkcje autonomicznej nawigacji, aktualizacji zerowej prędkości (ZUPT) oraz zintegrowanej nawigacji z systemami liczącymi kilometry i/lub satelitarnymi
Odpowiednie do stosowania w regionach o wysokich szerokościach geograficznych (± 65°), bardzo zimnych i wysokich wysokościach
Wysoka niezawodność i solidna wydajność

Specyfikacje techniczne

Rodzaj	TDF71A
Akcelerometr
Miesięcy Powtórność stronniczości	≤ 20 μg
Dokładność czynnika skali miesiąca	≤ 20 ppm
Gyro
Powtarzalność stronniczości	≤ 0,01°/h
Dokładność czynnika skali	≤ 20 ppm
Wyborne spacery	≤ 0,003°/√h
Cechy
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤5min
Wpływ/wyjście
Interfejsy	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność pozycji
Dokładność znalezienia/orientacji północy	- Tak.
Połączenie nawigacji inercyjnej/odometru	≤ 0,4%D
Dokładność znalezienia/orientacji północy	≤ 3,0ml
Dokładność utrzymania łożyska/2h	≤ 4,0 mil
Dokładność położenia nawigacji łącznej	≤ 2,0 mil
Wydajność zastosowań AHRS
Dokładność kierunku	≤ 2,0 mil
Dokładność wyciągania i wyciągania	≤ 0,5 mil
Charakterystyka
Zużycie energii	< 15 W
Wymiary	110110100
Waga	< 2,2 kg
Temperatura	-40°C~60°C
Szok.	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Chłodzenie	Przewodzenie do płyty mocującej
Wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
