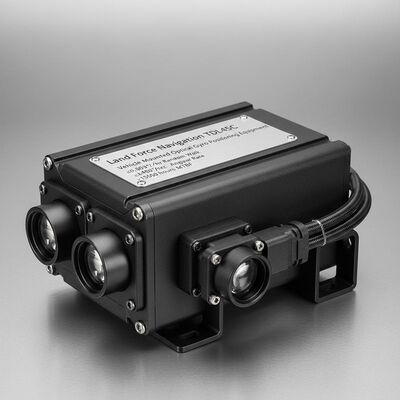

Jakość Nawigacja lądowa TDL45C Nawozie zamontowane optyczne urządzenia pozycjonowania giroskopiczne z biegiem losowym ≤ 0,003°/√h, biegiem kątowym ≥ ± 400°/s i MTBF > 15000 godzin fabryka

Nawigacja lądowa TDL45C Nawozie zamontowane optyczne urządzenia pozycjonowania giroskopiczne z biegiem losowym ≤ 0,003°/√h, biegiem kątowym ≥ ± 400°/s i MTBF > 15000 godzin

Name: Nawigacja lądowa TDL45C Nawozie zamontowane optyczne urządzenia pozycjonowania giroskopiczne z biegiem losowym ≤ 0,003°/√h, biegiem kątowym ≥ ± 400°/s i MTBF > 15000 godzin
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL45C

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDL45C.pdf

PDF

Podsumowanie produktu

Żyroskop optyczny TDL45C montowany na pojeździe zapewnia dokładność pozycjonowania ≤5 m i ponad 15 000 godzin MTBF. Charakteryzuje się szybkością kątową ±400°/s, pracą w temperaturach od -40°C do 60°C oraz wieloma trybami nawigacji dla pojazdów wojskowych i przemysłowych.

Atrybuty niestandardowe produktu

Podkreślić

Optyczne urządzenie z żyroskopem montowane na pojeździe

,

Optyczne urządzenie inercyjne nawigacyjne z żyroskopem

Miesięczne odchylenie powtarzalność:

≤10μg

Dokładność współczynnika skali miesięcy:

≤10 ppm

Powtarzalność stronniczości:

≤0,01°/godz

Dokładność współczynnika skali:

≤5 ppm

Przypadkowy spacer:

≤0,003°/√ godz

Szybkość kątowa:

≥±400°/sek

Przyspieszenie kątowe:

100000°/s2

MTBF:

> 15000 godzin

Opis produktu

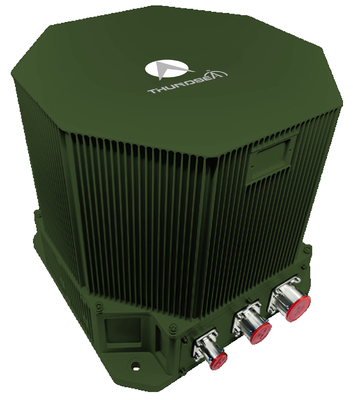

Nawigacja lądowa TDL45C Optyczne urządzenia do pozycjonowania i orientacji

W montowanym na pojeździe optycznym sprzęcie do pozycjonowania i orientacji żyroskopów TDL45C wykorzystuje zaawansowane żyroskopy laserowe lub światłowodowe oraz akcelerometry kwarcowe jako podstawowe czujniki.Wykorzystanie architektury systemu nawigacji inercjalnej z wyrafinowanym oprogramowaniem nawigacyjnym, dostarcza w czasie rzeczywistym dane nawigacyjne w wielu trybach działania, w tym aktualizację zerowej prędkości (ZUPT), nawigację inercyjną/zintegrowaną satelitarną,i nawigacja zintegrowana z inercją/odometrem.

Obszary zastosowań

Ten optyczny system pozycjonowania żyroskopu jest kompatybilny z różnymi platformami pojazdów, w tym pojazdami geodezyjnymi, platformami bojowymi opancerzonymi (czołgi, samobieżna artyleria,pojazdy walki piechoty), bezzałogowe pojazdy naziemne (UGV), szybkie systemy kolejowe, maszyny rolnicze i inne zmechanizowane platformy wymagające precyzyjnej nawigacji.To wszechstronne rozwiązanie służy potrzebom pozycjonowania w cywilnych, wojskowych i przemysłowych.

Charakterystyka działania

Autonomiczna nawigacja z możliwością aktualizacji zerowej prędkości (ZUPT)
Zintegrowana nawigacja z systemami liczącymi odległości i satelitarnymi
Wyrównanie i inicjalizacja zarówno w stanie statycznym, jak i dynamicznym (w ruchu)
Odpowiednie dla regionów o wysokich szerokościach geograficznych (± 65°), ekstremalnie zimnych i wysokich wysokościach
Wysoka niezawodność projektowania dla wymagających środowisk

Specyfikacje techniczne

Kategoria parametrów	Specyfikacja	Wartość
Akcelerometr	Miesięcy Powtórność stronniczości	≤ 10 μg
	Dokładność czynnika skali miesiąca	≤ 10 ppm
	Gyro	Powtarzalność stronniczości	≤ 0,01°/h
Dokładność czynnika skali		≤ 5 ppm
Przypadkowy spacer		≤ 0,003°/√h
Cechy	Wskaźnik kątowy	≥ ± 400°/s
	Przyspieszenie kątowe	100000°/s2
	Przyspieszenie	> 25 g
	Uważaj na siebie	Każda orientacja
Wydajność	Czas wyrównania	≤15min
Wpływ/wyjście	Interfejsy	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność pozycji	Dokładność poszukiwania północy/orientacji	≤ 5 m
	Połączenie nawigacji inercyjnej i odometru	≤ 0,05%D
	Dokładność poszukiwania północy/orientacji	≤ 0,3ml
	Różnice pomiarów	≤ 0,3ml
	Dokładność położenia nawigacji	≤ 0, 2 ml
Wydajność zastosowań AHRS	Dokładność kierunku	≤ 0, 2 ml
Wydajność zastosowań AHRS	Dokładność wyciągania i wyciągania	≤ 0, 2 ml
Charakterystyka	Zużycie energii	< 40 W
	Waga	< 8,2 kg
	Zakres temperatury	-40°C~60°C
	Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
	Napięcie wejściowe	DC24V ((± 25%)
	Metoda chłodzenia	Przewodzenie do płyty mocującej
	Odporność na wibracje	20~2000 Hz, 6,06 g
	MTBF	>15000 godzin
