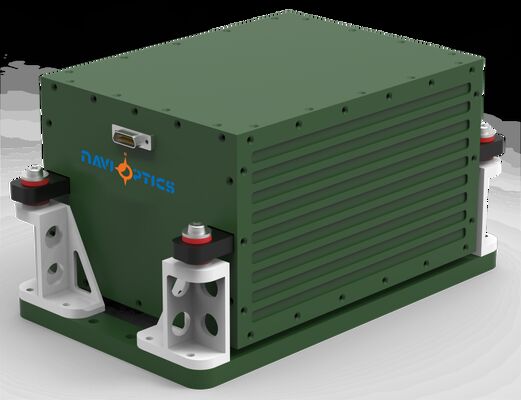

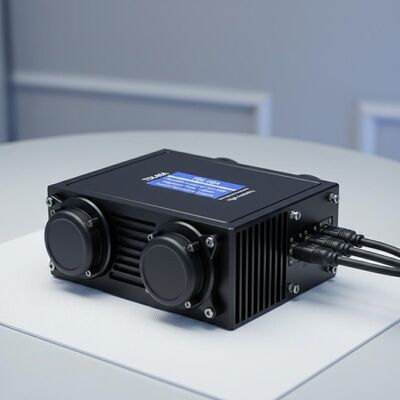

Jakość TDL46A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe o dokładności pozycji ≤0,3%D ≤8min Czas ustawienia i wysokiej niezawodności system nawigacji inercyjnej fabryka

TDL46A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe o dokładności pozycji ≤0,3%D ≤8min Czas ustawienia i wysokiej niezawodności system nawigacji inercyjnej

Name: TDL46A Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe o dokładności pozycji ≤0,3%D ≤8min Czas ustawienia i wysokiej niezawodności system nawigacji inercyjnej
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL46A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDL46A.pdf

PDF

Podsumowanie produktu

Optyczny żyroskopowy sprzęt pozycjonujący TDL46A montowany na pojeździe zapewnia precyzyjną nawigację z dokładnością ≤10 m, obsługuje wiele trybów integracji (ZUPT/GNSS/licznik kilometrów) i działa w ekstremalnych warunkach (-40℃~60℃). Charakteryzuje się niskim zużyciem energii (<20 W), kompaktową konstrukcją i ponad 20 000 godzin współczynnika MTBF, co zapewnia niezawodne działanie w pojazdach wojskowych i przemysłowych.

Atrybuty niestandardowe produktu

Podkreślić

Wyposażenie do pozycjonowania i orientacji optycznego

,

Wyposażenie optyczne do pojazdów z napędem giroskopicznym

,

Zestaw pomiarowy inercji zamontowany w pojeździe

Opis produktu

Nawigacja lądowa TDL46A Optyczne urządzenia orientacji pozycjonowania gyro

W montowanym na pojeździe optycznym systemie pozycjonowania i orientacji żyroskopów TDL46A wykorzystuje zaawansowane żyroskopy laserowe lub światłowodowe w połączeniu z akcelerometrami kwarcowymi jako podstawowe czujniki inercyjne.Wykorzystanie architektury systemu nawigacji inercyjnej (SINS) z zaawansowanymi algorytmami nawigacji, dostarcza w czasie rzeczywistym dane o pozycjonowaniu, orientacji i nawigacji dla różnych zastosowań platformy pojazdów.

Zdolności operacyjne

System ten obsługuje wiele trybów działania, w tym aktualizację prędkości zerowej (ZUPT), zintegrowaną nawigację GNSS/INS oraz zintegrowaną nawigację odomierza/INS,zapewnienie kompleksowych parametrów nawigacji pojazdów w różnych scenariuszach operacyjnych.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i pojazdy opancerzone
Samobieżne systemy artylerii
Pojazdy walki piechoty
Bezzałogowe pojazdy naziemne
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Działalność w regionach o wysokich szerokościach geograficznych (± 65°), ekstremalnym mrozie i na dużych wysokościach
Autonomiczna nawigacja z aktualizacją zerowej prędkości (ZUPT)
Zintegrowana nawigacja z systemami liczącymi odległości i satelitarnymi
Wysoka niezawodność w wymagających zastosowaniach
Wyrównanie i inicjalizacja zarówno w stanie statycznym, jak i dynamicznym (w ruchu)

Specyfikacje techniczne

Rodzaj parametru	Specyfikacja
Model	TDL46A
Akcelerometr - Powtórność stronniczości w miesiącach	≤ 20 μg
Akcelerometr - dokładność czynnika skali miesiąca	≤ 20 ppm
Powtórność gyro - Bias	≤ 0,008°/h
Dokładność czynnika skali gyro	≤ 5 ppm
Gyro - przypadkowy spacer	≤ 0,003°/√h
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤8min
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność pozycji - odnalezienie północy/orientacja	≤ 10 m
Połączenie nawigacji inercyjnej i odometru	≤ 0,3%D
Dokładność poszukiwania północy/orientacji	≤1,0ml
Różnice pomiarów	≤ 1,5 mil
Dokładność położenia nawigacji	≤ 0,75ml
Zastosowania AHRS - Dokładność pozycji	≤ 0,75ml
Zastosowania AHRS - dokładność rozkładu i rolki	≤ 0,35ml
Zużycie energii	< 20 W
Wymiary	195160108 mm
Waga	< 3,9 kg
Temperatura pracy	-40°C do +60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V (± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20-2000 Hz, 6,06 g
MTBF	>20000 godzin
