Jakość TDL65A Optyczne urządzenia do pozycjonowania giroskopicznego zamontowane w pojeździe z prędkością kątową ≥±400°/s, powtarzalnością stronniczości ≤0,006°/h i masą < 6 kg fabryka

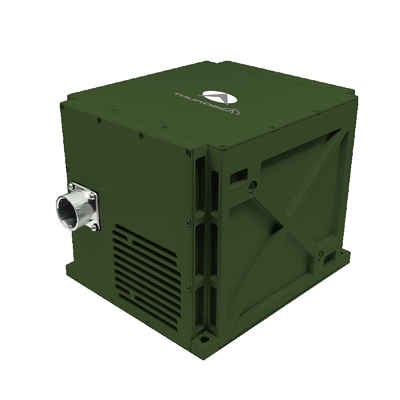

TDL65A Optyczne urządzenia do pozycjonowania giroskopicznego zamontowane w pojeździe z prędkością kątową ≥±400°/s, powtarzalnością stronniczości ≤0,006°/h i masą < 6 kg

Name: TDL65A Optyczne urządzenia do pozycjonowania giroskopicznego zamontowane w pojeździe z prędkością kątową ≥±400°/s, powtarzalnością stronniczości ≤0,006°/h i masą < 6 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL65A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDL65A.pdf

PDF

Podsumowanie produktu

Optyczny żyroskop TDL65A montowany na pojeździe zapewnia powtarzalność odchylenia ≤0,006°/h i prędkość kątową ≥±400°/s. Obsługuje integrację ZUPT, GNSS i licznika kilometrów dla czołgów, UAV i pojazdów badawczych. Działa w ekstremalnych warunkach (-40 ℃ ~ 60 ℃) z ponad 20 000 godzin MTBF.

Atrybuty niestandardowe produktu

Podkreślić

Zaawansowany system nawigacji inercyjnej

,

System nawigacji bezwładnościowej zamontowany w pojeździe

Powtarzalność stronniczości:

≤0,006°/godz.

Dokładność współczynnika skali:

≤3 ppm

Przypadkowy spacer:

≤0,0015 °/√hr

Szybkość kątowa:

≥±400°/sek

Wymiary:

193 × 169 × 160

Waga:

＜ 6 kg

Opis produktu

Zaawansowane urządzenia nawigacyjne dla sił lądowych TDL65A

W montowanym na pojeździe optycznym systemie pozycjonowania i orientacji żyroskopów TDL65A wykorzystywane są żyroskopy laserowe/włóknooptyczne oraz akcelerometry kwarcowe jako główne czujniki.Przyjęcie architektury nawigacji inercyjnej z zaawansowanymi algorytmami nawigacyjnymiTa seria produktów obsługuje wiele trybów działania, w tym Zero Velocity Update (ZUPT), GNSS-aided inercial navigation,i nawigacja inercyjna wspomagana odometrem.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i samobieżna artyleria
Pojazdy walki piechoty
Pojazdy bezzałogowe
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Możliwość autonomicznej nawigacji
Funkcjonalność aktualizacji zerowej prędkości (ZUPT)
Zintegrowana nawigacja z systemami liczącymi odległości i satelitarnymi
Wysoka niezawodność projektu
Odpowiednie dla regionów o wysokich szerokościach geograficznych (± 65°), ekstremalnie zimnych i wysokich wysokościach
Wyposażone w urządzenia do monitorowania i monitorowania poziomów promieniowania

Specyfikacje techniczne

Rodzaj parametru	Specyfikacja
Model	TDL65A
Powtarzalność stronniczości akcelerometru	≤ 10 μg
Dokładność współczynnika skali akcelerometru	≤ 10 ppm
Powtarzalność objawów gyrobiasu	≤ 0,006°/h
Dokładność współczynnika skali giroskopicznej	≤ 3 ppm
Gyroskopiczny chodnik	≤ 0,0015°/√hr
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤8min
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność poszukiwania północy/orientacji	≤ 7 m
Połączenie nawigacji inercyjnej i odometru	≤ 0,2%D
Podnoszenie Dokładność (2h)	≤1,0ml
Dokładność położenia nawigacji	≤ 0,5 mil
Dokładność pozycji AHRS	≤ 0,5 mil
Dokładność AHRS Pitch & Roll	≤ 0, 2 ml
Zużycie energii	< 30 W
Wymiary	193169160 mm
Waga	< 6 kg
Temperatura pracy	-40°C do 60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
