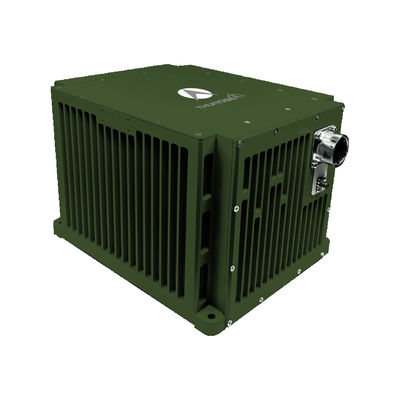

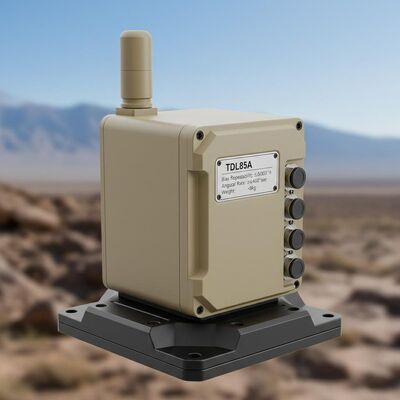

Jakość Nawigacja lądowa TDL85A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤ 0,003°/h, prędkością kątową ≥ ± 400°/s i masą < 8 kg fabryka

Nawigacja lądowa TDL85A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤ 0,003°/h, prędkością kątową ≥ ± 400°/s i masą < 8 kg

Name: Nawigacja lądowa TDL85A Wyposażone w pojazd optyczne urządzenia pozycjonowania giroskopiczne z powtarzalnością przesunięcia ≤ 0,003°/h, prędkością kątową ≥ ± 400°/s i masą < 8 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85a
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL85a

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDL85A.pdf

PDF

Podsumowanie produktu

Żyroskop optyczny TDL85A montowany na pojeździe zapewnia precyzyjną nawigację z odchyleniem ≤0,003°/h, dokładnością ≤2 ppm i szybkością ±400°/s. Certyfikowany do pracy w temperaturach -40℃~60℃, obsługuje integrację ZUPT, GNSS i licznika kilometrów dla czołgów, pojazdów badawczych i platform bezzałogowych.

Atrybuty niestandardowe produktu

Podkreślić

Nawigacja optyczna gyro zamontowana w pojeździe

,

System inersyjnej nawigacji sił lądowych

,

Optyczny system nawigacji inercyjnej gyro

Powtarzalność stronniczości:

≤0,003°/godz.

Przypadkowy spacer:

≤0,0008°/√ godz

Dokładność współczynnika skali:

≤2 ppm

Szybkość kątowa:

≥±400°/sek

Wymiary:

232 × 186 × 160

Waga:

<8 kg

Opis produktu

Nawigacja sił lądowych TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane w pojeździe

Ten optyczny system pozycjonowania i orientacji żyroskopów montowany w pojeździe wykorzystuje laserowe lub światłowodowe żyroskopy w połączeniu z akcelerometrami kwarcowymi jako podstawowe czujniki.Wykorzystanie architektury systemu nawigacji inercyjnej (SINS) z zaawansowanym oprogramowaniem nawigacyjnym, dostarcza dane nawigacyjne w czasie rzeczywistym w wielu trybach działania.

Możliwości systemu

Sprzęt zapewnia kompletne parametry nawigacji pojazdu, w tym pozycję, prędkość i postawę, aby spełnić różnorodne wymagania różnych platform pojazdów.Tryby operacyjne obejmują aktualizację zerowej prędkości (ZUPT) do kalibracji stacjonarnej, nawigacja zintegrowana z inercją/GNSS (GPS/BeiDou) oraz integracja z inercją/odometrem.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i samobieżna artyleria
Pojazdy walki piechoty
Pojazdy bezzałogowe
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Wyposażone w urządzenia do monitorowania i monitorowania poziomów promieniowania
Funkcje autonomicznej nawigacji, aktualizacji zerowej prędkości (ZUPT) oraz zintegrowanej nawigacji z systemami liczącymi kilometry i/lub satelitarnymi
Odpowiednie do stosowania w regionach o wysokich szerokościach geograficznych (± 65°), bardzo zimnych i wysokich wysokościach
Wysoka niezawodność projektu

Specyfikacje techniczne

Rodzaj parametru	Specyfikacja
Akcelerometr Miesiące Powtórność stronniczości	≤ 10 μg
Akcelerometr Miesiące Dokładność czynnika skali	≤ 10 ppm
Powtarzalność objawów gyrobiasu	≤ 0,003°/h
Dokładność współczynnika skali giroskopicznej	≤ 2 ppm
Przypadkowy spacer	≤ 0,008°/√h
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤8min
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność poszukiwania północy/orientacji	≤ 7 m
Połączenie nawigacji inercyjnej i odometru	≤ 0,1%D
Różnice pomiarów	≤ 0,5 mil
Dokładność położenia nawigacji	≤ 0,3ml
Dokładność pozycji AHRS	≤ 0,3ml
Dokładność AHRS Pitch & Roll	≤ 0, 2 ml
Zużycie energii	< 30 W
Wymiary	232186160
Waga	< 8 kg
Temperatura pracy	-40°C~60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
