Jakość Nawigacja wojskowa TDL645B Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤0,01°/h i prędkością kątową ≥±400°/s dla dokładności pozycji ≤0,08%D fabryka

Nawigacja wojskowa TDL645B Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤0,01°/h i prędkością kątową ≥±400°/s dla dokładności pozycji ≤0,08%D

Name: Nawigacja wojskowa TDL645B Optyczne urządzenia pozycjonowania giroskopicznego zamontowane w pojeździe z powtarzalnością przesunięcia ≤0,01°/h i prędkością kątową ≥±400°/s dla dokładności pozycji ≤0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL645B

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Standardowe opakowanie: Pudełka

TDL645B.pdf

PDF

Podsumowanie produktu

Land Force TDL645B: Bardzo precyzyjne pozycjonowanie żyroskopu montowane w pojeździe z odchyleniem ≤0,01°/h, szybkością kątową ±400°/s i pracą w zakresie -40°C~60°C. Obsługuje integrację ZUPT, GNSS/IMU i inercyjnego/hodometru w celu zapewnienia dokładnej nawigacji w ekstremalnych warunkach.

Atrybuty niestandardowe produktu

Podkreślić

Optoelektroniczny Żyroskopowy System Pozycjonowania

,

Optoelektroniczny Żyroskopowy System Pozycjonowania Montowany na Pojeździe

,

Optoelektroniczny Żyroskopowy System Pozycjonowania i Orientacji

Powtarzalność stronniczości:

≤0,01°/godz

Dokładność współczynnika skali:

≤5 ppm

Przypadkowy spacer:

≤0,003°/√ godz

Szybkość kątowa:

≥±400°/sek

Waga:

<6,5 kg

Napięcie wejściowe:

DC24V(±25%)

Opis produktu

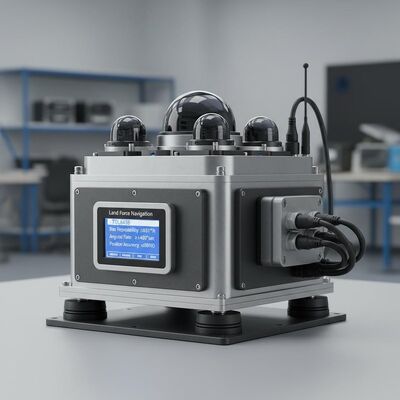

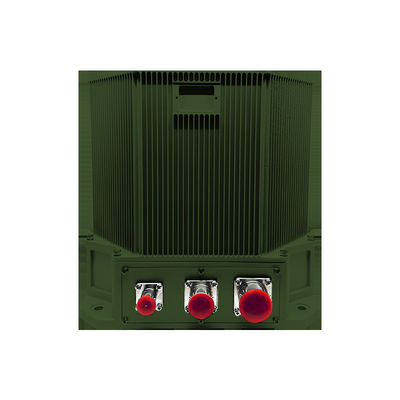

Nawigacja wojskowa TDL645B Optyczne urządzenia do pozycjonowania i orientacji na pojazdach

Zaawansowany, montowany w pojeździe system pozycjonowania i orientacji optycznego, zaprojektowany do precyzyjnej nawigacji i pozycjonowania na różnych platformach mobilnych.

Przegląd systemu

TDL645B zawiera laserowe lub światłowodowe żyrosy z akcelerometrami kwarcowymi w architekturze nawigacji inercyjnej.dostarcza w czasie rzeczywistym parametry nawigacji pojazdu poprzez wiele trybów działania, w tym aktualizacje o prędkości zerowej (ZUPT), zintegrowana nawigacja GNSS/IMU oraz zintegrowana nawigacja inercyjna/odometrowa.

Obszary zastosowań

Pojazdy do badań geodezyjnych
Czołgi i pojazdy opancerzone
Samobieżne systemy artylerii
Pojazdy walki piechoty
Bezzałogowe pojazdy naziemne
Pociągi szybkie
Pojazdy maszynowe rolnicze

Charakterystyka działania

Ustawienie i inicjalizacja w stanie statycznym lub dynamicznym (w ruchu)
Autonomiczna nawigacja z możliwością aktualizacji zerowej prędkości (ZUPT)
Zintegrowana nawigacja z systemami liczącymi odległości i satelitarnymi
Działanie w regionach o wysokich szerokościach geograficznych (± 65°), ekstremalnie zimnych i wysokich wysokościach
Wysoka niezawodność projektowania dla wymagających środowisk

Specyfikacje techniczne

Rodzaj parametru	Specyfikacja
Model	TDL645B
Powtarzalność stronniczości akcelerometru	≤ 20 μg
Dokładność współczynnika skali akcelerometru	≤ 20 ppm
Powtarzalność objawów gyrobiasu	≤ 0,01°/h
Dokładność współczynnika skali giroskopicznej	≤ 5 ppm
Gyroskopiczny chodnik	≤ 0,003°/√h
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Czas wyrównania	≤15min
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność poszukiwania północy/orientacji	≤ 5 m
Połączenie nawigacji inercyjnej i odometru	≤ 0,08%D
Podnoszenie Dokładność (2h)	≤ 0,4ml
Dokładność położenia nawigacji	≤ 0, 2 ml
Dokładność kierunku (AHRS)	≤ 0, 2 ml
Dokładność przeciągania i obrotowa (AHRS)	≤ 0, 2 ml
Zużycie energii	< 40 W
Waga	< 6,5 kg
Temperatura pracy	-40°C~60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>15000 godzin

Ten kompleksowy system pozycjonowania zapewnia pełne i ciągłe informacje o pozycji, prędkości i położeniu pojazdu,spełnia różnorodne wymagania różnych platform montowanych w pojazdach w wymagających środowiskach operacyjnych.
