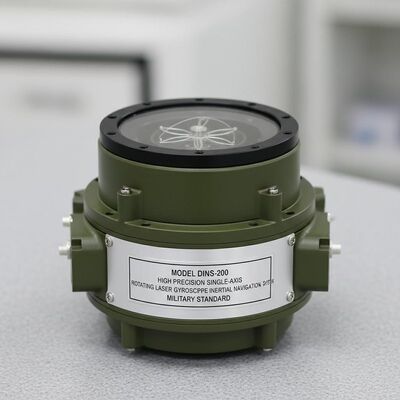

Jakość Model DINS-200 Wysokiej Precyzji Jednoosiowy Rotacyjny Gyroskop Laserowy System Nawigacji inercyjnej ze standardem wojskowym fabryka

Model DINS-200 Wysokiej Precyzji Jednoosiowy Rotacyjny Gyroskop Laserowy System Nawigacji inercyjnej ze standardem wojskowym

Name: Model DINS-200 Wysokiej Precyzji Jednoosiowy Rotacyjny Gyroskop Laserowy System Nawigacji inercyjnej ze standardem wojskowym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: DINS-200

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: T/T

Standardowe opakowanie: Pudełka

DINS-200.pdf

PDF

Podsumowanie produktu

Bardzo precyzyjny, jednoosiowy obrotowy żyroskop laserowy INS DINS-200 oferuje dokładność kursu ≤30 sekund łukowych, obsługuje integrację wielu czujników (GNSS/licznik kilometrów) i posiada funkcję samokalibracji online. Trwałość na poziomie wojskowym dla statków, UUV i pojazdów do wystrzeliwania rakiet.

Atrybuty niestandardowe produktu

Podkreślić

o pojemności przekraczającej 10 W

,

wysokiej precyzji system nawigacji inercyjnej

,

obrotowy żyroskop laserowy z gwarancją

Opis produktu

Model DINS-200 Wysokiej Precyzji Jednoosiowy Obrotowy System Nawigacji Inersyjnej Gyroskopu Laserowego

Przegląd produktu

Jednoosiowy obracający się system nawigacji inercyjnej laserowego giroskopu DINS-200 stanowi wysokiej wydajności urządzenie nawigacyjne i pomiarowe inercyjne.Zbudowany z zaawansowanym wysokiej precyzji laserowym giroskopem i elastycznym akcelerometrem kwarcowymSystem ten zapewnia wyjątkową wydajność dzięki zaawansowanej kalibracji błędów, kompensacji temperatury,i obrotowe samokalibrowanie online o jednej osi z możliwością samokompensacji błędów.

Wykorzystując konstrukcję osłony elektromagnetycznej, optymalizację równowagi termicznej, inżynierię trybu wibracji, konstrukcję uszczelnienia i rygorystyczne standardy produkcji,DINS-200 zapewnia wyjątkową odporność na zmiany środowiskowe w wymagających zastosowaniach.

Kluczowe cechy

Wysokiej precyzji dwufrekwencyjny, mechanicznie wytrzaskany laserowy żyroskop
Samokalibracja w trybie online i samokompensata błędów poprzez obrót jednej osi
Zdolność samoregulacji w trakcie jazdy przeciw zakłóceniom
Kompleksowy interfejs wejściowy obsługujący systemy nawigacji satelitarnej, odometr, dziennik Dopplera, dziennik elektromagnetyczny, wysokościomierz i ultrakrótkie systemy pozycjonowania akustycznego podwodnego
Wielokrotne tryby pracy z automatycznym lub ręcznym wyborem czystej bezwładności, tłumienia lub zintegrowanej nawigacji na podstawie zewnętrznych informacji odniesienia
Doskonała zdolność adaptacji do środowiska
Zgodność z normami wojskowymi

Wnioski

Nawigacja statków o wysokiej precyzji
Nawigacja i pozycjonowanie podwodnych bezzałogowych okrętów podwodnych
Pozycjonowanie i orientacja geodezyjnych pojazdów artyleryjskich
Pozycjonowanie i orientacja pojazdów rakietowych
Wysoce precyzyjne pomiar ustawienia

Specyfikacje techniczne

Charakterystyka elektryczna

Zapewnienie zasilania: 28VDC (18-36VDC), < 100W
Komunikacja: konfigurowalne porty seryjne (921600), port Ethernet, 2 interfejsy autobusów CAN, 1 interfejs PPS, interfejs pulsu licznika kilometrów
Maksymalna częstotliwość wyjścia: 1000 Hz

Środowisko pracy

Temperatura pracy/przechowywania: -40°C do +60°C / -55°C do +80°C
Wibracja: 1g sinus @ 5-50Hz
Odporność na wstrząsy: prawidłowa eksploatacja/brak uszkodzeń poniżej 30g@6ms / 50g@11ms

Cechy fizyczne

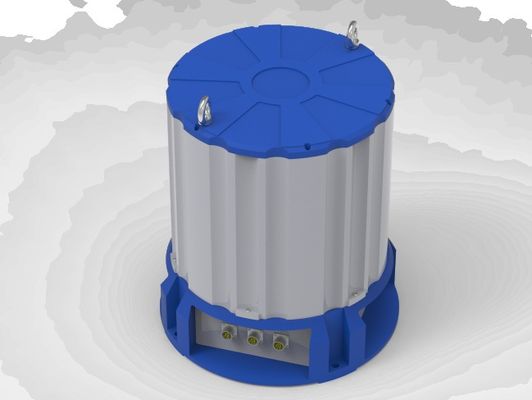

Rozmiar: φ480mm * 520mm (średnica * wysokość)
Masa: ≤ 62 kg (bez podstawy buforu)

Zakres pomiarowy

Prędkość kątowa: ±400°/s
Przyspieszenie: ±15 g

Specyfikacje działania

Parametry	Tryb	Specyfikacja
Pozycja (RMS)	Czysta inercja	≤ 60 sek arc
Pozycja (RMS)	Utrata ciśnienia/kombinacja	≤ 30 sekund łukowych
Wskaźnik odchylenia (RMS)	Czysta inercja	≤ 30 sekund łukowych
Wskaźnik odchylenia (RMS)	Utrata ciśnienia/kombinacja	≤ 15 sekund łukowych
Pozycja (CEP)	Czyste inercja	≤2nm/48h
	Połączenie sterowane	≤ 2 m
	Zmniejszenie ciśnienia pomiaru dopplera	≤ 1 nm/48h
	Utrzymuje się, że:	≤ 1,5 nm/48 h
	Połączenie odometru	≤ 0,15% OD
Prędkość (RMS)	Czysta inercja	≤ 0,6 m/s
	Dampingowanie	≤ 0,2 m/s
	Łączne	≤ 0,1 m/s
Czas uruchomienia	Marynarka	≤ 12h
	Morskie morze morskie	≤12h z GNSS
	Statyka lądowa	≤7min
	Podróże lądowe	≤15min przy OD
Wzrost (RMS)		20,5 cm lub 2,5%
