Model FG-300AH System odniesienia do postawy i tytułu

Model FG-300AH System odniesienia do postawy i tytułu
Model FG-300AH System odniesienia do postawy i tytułu Model FG-300AH System odniesienia do postawy i tytułu

Duży Obraz :  Model FG-300AH System odniesienia do postawy i tytułu

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Model Number: FG-300AH
Dokument: FG-300AH.pdf
Zapłata:
Minimum Order Quantity: one set
Packaging Details: Carton box
Payment Terms: T/T

Model FG-300AH System odniesienia do postawy i tytułu

Opis

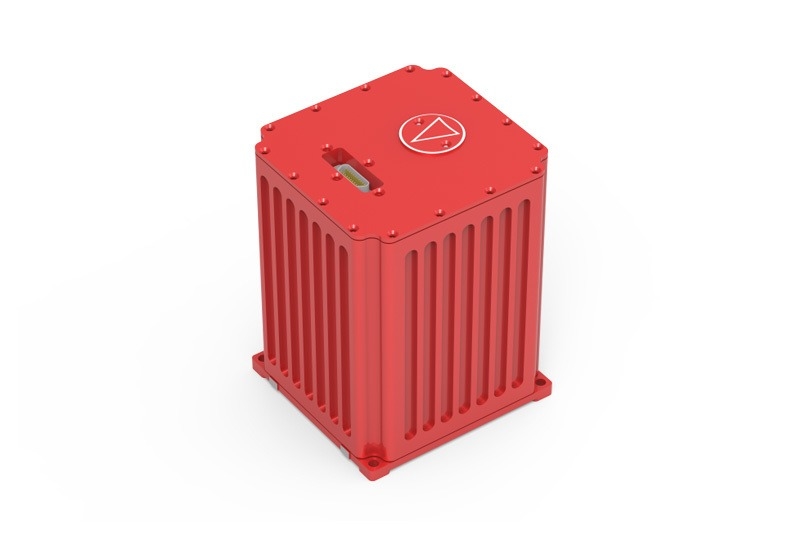

Model FG-300AH Ekonomiczny system odniesienia orientacji i kursu


Wprowadzenie

System odniesienia orientacji i kursu FG-300AH (AHRS) to ekonomiczny produkt do nawigacji i pomiarów inercyjnych, który może być używany do pomiaru trójwymiarowej orientacji, prędkości kątowej i przyspieszenia oraz innych parametrów ruchu nośnika, zaprojektowany zgodnie ze standardem wojskowym. FG-300AH wykorzystuje żyroskop światłowodowy i akcelerometry kwarcowe, a dokładność systemu zapewnia precyzyjna kalibracja błędów i technologia kompensacji. Konstrukcja ekranowania elektromagnetycznego, konstrukcja równowagi termicznej, konstrukcja modalna wibracji, konstrukcja uszczelniająca i rygorystyczny proces produkcyjny zapewniają doskonałą adaptację systemu do środowiska.


Charakterystyka

* Ekonomiczny żyroskop światłowodowy

* Kalibracja i kompensacja parametrów błędów na poziomie systemu

* Kompensacja temperatury w pełnym zakresie temperatur

* Samopoziomowanie anty-turbulencyjne i samopoziomowanie ruchomej bazy

* Dostęp do nawigacji satelitarnej/miernika/DVL

* Konfigurowalny dla trybów nawigacji kombinowanej/nawigacji tłumionej

* Standard wojskowy


Zastosowanie

* Kompas morski o niskiej i średniej dokładności

* Nawigacja i kontrola pojazdów

* Kontrola stabilizacji anteny

* Odniesienie orientacji i kursu

* Pozycjonowanie i orientacja AUV



Żyroskop Stabilność błędu zerowego 0,1 stopnia/h, 1σ
Powtarzalność błędu zerowego 0,1 stopnia/h, 1σ
Nieliniowość współczynnika skali 50 ppm, 1σ
Akcelerometr Stabilność błędu zerowego 30 ug, 1σ
Powtarzalność błędu zerowego 30 ug, 1σ
Stabilność współczynnika skali 30 ppm, 1σ
Wydajność Czas uruchamiania 10 min
Dokładność orientacji 0,01 stopnia, 1 a
Dokładność kursu 0,4×sec(Lat) stopnia, 1σ
Błąd pozycji (w połączeniu z DVL) 1,5%0, Dis to przebyta odległość
Zakres pomiarowy Prędkość kątowa ±300 stopni/s
Przyspieszenie ±40g
Środowisko pracy Temperatura pracy -40℃~+70℃
Temperatura przechowywania -55℃~+85℃
Wibracje 0,04g2/hz@2~2000hz
Normalna praca/brak uszkodzeń pod wpływem wstrząsów 30g @ 6ms/50g @ 11 ms
Charakterystyka elektryczna Napięcie robocze 28VDC
Pobór mocy ≤14W
Interfejs komunikacyjny RS422/RS232
Charakterystyka fizyczna Rozmiar (szer. × gł. × wys.) 88x93x130mm
Waga ≤1,4 kg
