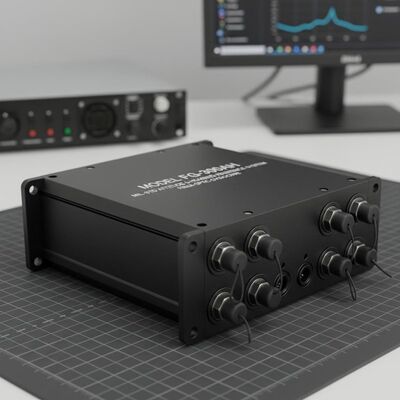

Jakość Model FG-300AH Kosztowo efektywny system odniesienia do pozycji i kierunku z żyroskopem światłowodowym fabryka

Model FG-300AH Kosztowo efektywny system odniesienia do pozycji i kierunku z żyroskopem światłowodowym

Name: Model FG-300AH Kosztowo efektywny system odniesienia do pozycji i kierunku z żyroskopem światłowodowym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: FG-300AH

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: T/T

Standardowe opakowanie: Pudełka

FG-300AH.pdf

PDF

Podsumowanie produktu

Ekonomiczny FG-300AH AHRS o wytrzymałości na poziomie wojskowym. Posiada żyroskopy światłowodowe, dokładność położenia 0,01° i działa w temperaturach od -40°C do +70°C. Idealny do zastosowań morskich, pojazdów i stabilizacji anten.

Atrybuty niestandardowe produktu

Podkreślić

Nawigacyjny system referencyjny postawy

,

ekonomiczny

,

Inercyjny system nawigacyjny FG-300AH

Opis produktu

Model FG-300AH System odniesienia do postawy i kierunku

FG-300AH jest ekonomicznym rozwiązaniem nawigacji i pomiaru inercji zaprojektowanym do pomiaru trójwymiarowego nastawienia, prędkości kątowej,przyspieszenieWykonany zgodnie ze standardami wojskowymi, system ten zapewnia niezawodną wydajność w wymagających warunkach.

Przegląd systemu

FG-300AH wykorzystuje technologię żyroskopów światłowodowych i akcelerometry gięcia kwarcowego, osiągając dokładność systemu poprzez wysokoprecyzyjną kalibrację błędów i rekompensatę.Zaawansowane elementy inżynieryjne, w tym osłona elektromagnetyczna, projektowanie równowagi cieplnej, analiza trądzia, konstrukcja uszczelnienia i rygorystyczne procesy produkcyjne zapewniają wyjątkową adaptację środowiskową.

Kluczowe cechy

Kosztowo opłacalna technologia żyroskopii światłowodowej
Kalibracja i kompensacja parametrów błędu na poziomie systemu
Kompensacja temperatury w całej dziedzinie temperatury
Samoregulowanie przeciwburzliwym i samoregulowanie ruchomego podłoża
Kompatybilny z systemami nawigacji satelitarnej, liczników i DVL
Konfiguracja dla trybów nawigacji łącznej i trybów nawigacji tłumionej
Zbudowany według standardów wojskowych

Wnioski

Systemy kompasów o niskiej i średniej dokładności
Nawigacja i sterowanie pojazdem
Kontrolka stabilizacji anteny
Odniesienie do tytułu "Stosunek"
Pozycjonowanie i orientacja AUV

Specyfikacje techniczne

Wydajność gyroskopu
Stabilność zerowa	00,1°/h, 1σ
Zerowa powtarzalność stronniczości	00,1°/h, 1σ
Nieliniowość współczynnika skali	50 ppm, 1 σ
Wydajność akcelerometru
Stabilność zerowa	30 μg, 1 σ
Zerowa powtarzalność stronniczości	30 μg, 1 σ
Stabilność współczynnika skali	30 ppm, 1 σ
Wydajność systemu
Czas uruchomienia	10 minut.
Dokładność postawy	00,01°, 1σ
Dokładność kursu	0.4*sec(Lat) °, 1σ
Błąd pozycji (z DVL)	10,5% przejechanej odległości
Zakres pomiaru
Prędkość kątowa	± 300°/s
Przyspieszenie	± 40 g
Środowisko operacyjne
Temperatura pracy	-40°C do +70°C
Temperatura przechowywania	-55°C do +85°C
Wibracje	0.04g2/Hz @ 2-2000Hz
Odporność na wstrząsy	30 g @ 6 ms / 50 g @ 11 ms
Charakterystyka elektryczna
Napięcie robocze	28VDC
Zużycie energii	≤ 14 W
Interfejs komunikacji	Odpowiedź:
Cechy fizyczne
Wymiary (WDH)	88 * 93 * 130 mm
Waga	≤1,4 kg
