Jakość Stabilny wydajność wysoka niezawodność TDF121A Uniwersalny system nawigacji marynarki światłowodowej fabryka

Stabilny wydajność wysoka niezawodność TDF121A Uniwersalny system nawigacji marynarki światłowodowej

Name: Stabilny wydajność wysoka niezawodność TDF121A Uniwersalny system nawigacji marynarki światłowodowej
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF121a
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF121a

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełka

TDF121A.pdf

PDF

Podsumowanie produktu

Morski światłowód INS TDF121A zapewnia wysoką niezawodność z odchyleniem żyroskopu 0,003°/h, tolerancją przyspieszenia 25 g i ponad 20 000 godzin współczynnika MTBF. Posiada interfejsy Ethernet/RS422, obsługuje integrację inercyjną/GNSS/DVL dla USV/UUV w ekstremalnych warunkach.

Atrybuty niestandardowe produktu

Podkreślić

system nawigacji inercyjnej światłowodowej morskiej

,

uniwersalny system nawigacji inercyjnej z gwarancją

,

System nawigacji inercyjnej o dużej niezawodności

Opis produktu

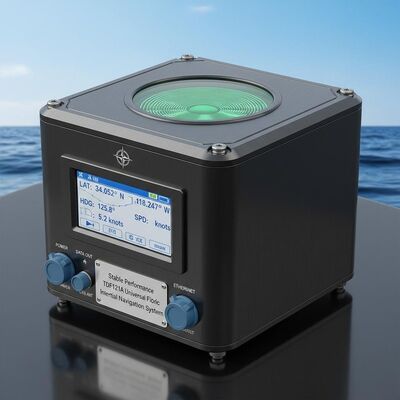

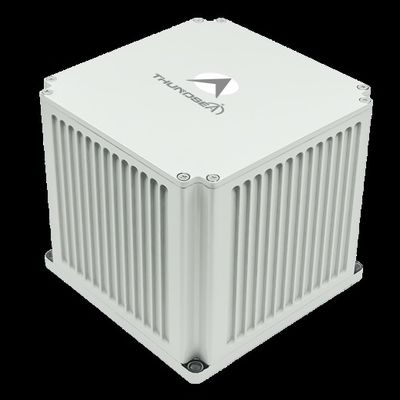

TDF121A Uniwersalny System Nawigacji Marynarki Włóknooptycznej Inersyjnej

Wysoce niezawodny system nawigacji marynarki inercyjnej o stabilnej wydajności dla wymagających zastosowań morskich.

Przegląd produktu

Ten uniwersalny system nawigacji inercjalnej (INS) zawiera żyroskopy laserowe i akcelerometry gięcia kwarcowego jako podstawowe urządzenia czujnikowe.Wykorzystanie systemu nawigacji inercjalnej z napędem na wiązkę z zaawansowanym wewnętrznym oprogramowaniem nawigacyjnym o dużej prędkościSystem obsługuje wiele trybów działania, w tym nawigację czysto inercyjną, nawigację inercyjną/zintegrowaną satelitarnie,i nawigacja zintegrowana z inercją/przyspieszeniem.

Wnioski

Idealne dla małych i średnich statków powierzchniowych bezzałogowych (USV), bezzałogowych pojazdów podwodnych (UUV), podwodnych broni sterowanych i platform działających w złożonych środowiskach o dużych prędkościach,duże zmiany temperatury, i silne wibracje.

Kluczowe cechy

Wyposażone w układ i inicjalizację podczas mocowania lub podczas nawigacji w linii prostej o stałej prędkości
Stała wydajność i wysoka niezawodność
Funkcje wykrywania usterek w systemie i alarmu
Interfejsy wyjściowe cyfrowe, w tym porty seryjne Ethernet i RS422

Specyfikacje techniczne

Parametry	Specyfikacja
Rodzaj	TDF121A
Powtarzalność stronniczości akcelerometru	≤ 10 μg
Dokładność współczynnika skali akcelerometru	≤ 10 ppm
Powtarzalność objawów gyrobiasu	00,003°/h~0,001°/h
Dokładność współczynnika skali giroskopicznej	≤ 20 ppm
Przypadkowy spacer	≤ 0,0006°/√h,1σ
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Dokładność prędkości	≤ 1,20 kn
Czas uruchomienia	≤ 10 s
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Czas wyrównania	≤ 30 min
Dokładność pozycji (czysta inercja)	≤ 1 nm/4h
Dokładność pozycji (kombinacja bezwładności/DVL)	≤ 0,2%D
Dokładność kierunku (AHRS)	≤ 0,03°sec ((L)
Dokładność wyciągania i wyciągania	≤ 0,02°
Zużycie energii	< 18W
Wymiary	250220160 mm
Waga	< 9 kg
Temperatura pracy	-40°C~60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20~2000 Hz, 6,06 g
MTBF	>20000 godzin
