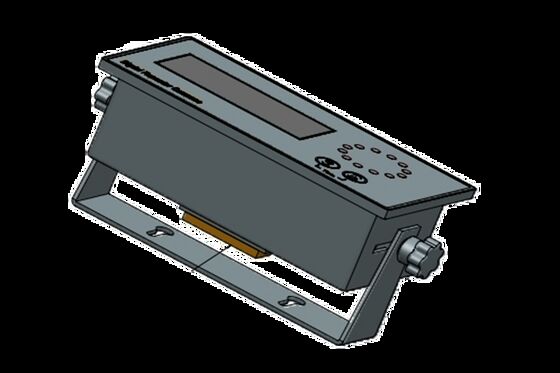

Kompas cyfrowy TDD-5 z dokładnością 0,1°, zasilanie prądem stałym 24 V i interfejs RS422/RS232 do nawigacji statków

Name: Kompas cyfrowy TDD-5 z dokładnością 0,1°, zasilanie prądem stałym 24 V i interfejs RS422/RS232 do nawigacji statków
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDD-5
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: Navioptics

Numer modelu: TDD-5

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: 1

Warunki płatności: T/T

Podsumowanie produktu

Kompas cyfrowy TDD-5: Kompaktowy kompas morski z dokładnością 0,1°, stopniem ochrony IP22 i interfejsem RS422/RS232. Posiada wyświetlacz analogowy/cyfrowy z regulowaną jasnością, zapewniający niezawodną transmisję kursu.

Atrybuty niestandardowe produktu

Wymiary:

Pokazano na rysunku wymiarowym

Waga:

Około 1 KG

Dokładność odczytu:

0,1°

Temperatura pracy:

-15 ℃ ~ + 60 ℃

Woltaż:

24 V prądu stałego

Zużycie energii:

około 6W

Opis produktu

Kompas cyfrowy TDD-5 ze wzmacniaczem

Przegląd produktu

Cyfrowy kompas wzmacniający TDD-5 to nowoczesny kompas wzmacniający charakteryzujący się kompaktową konstrukcją i elastycznymi opcjami instalacji, w tym konfiguracjami wbudowanymi, montowanymi na ścianie lub na biurku. Ten zaawansowany instrument przesyła dane o kursie statku z żyrokompasu do dowolnego miejsca na statku.

Wykorzystując najnowsze technologie elektroniczne i komputerowe, kompas wzmacniakowy dokładnie określa linie dziobowe i rufowe względem geograficznej północy, niezależnie od miejsca instalacji żyrokompasu.

Kompas oferuje dwa tryby wyświetlania: analogowy i cyfrowy, z możliwością regulacji jasności podświetlenia za pomocą przycisków na panelu przednim.

Dane techniczne

Specyfikacja	Bliższe dane
Wymiary	Jak pokazano na rysunku wymiarowym
Waga	Około 1 kg
Dokładność odczytu	0,1°
Poziom ochrony	IP22
Temperatura pracy	-15℃ do +60℃
Woltaż	24 V prądu stałego
Zużycie energii	Około 6W
Nagłówek Interfejs szeregowy	RS422 lub RS232 (NMEA)
Port RS422	4800 bodów, 1 bit startu, 1 bit stopu, bez parzystości
Czas cyklu	120 ms

Zgodność interfejsu NMEA:Transmisja informacji jest zgodna z NMEA0183 wersja 2.00 (IEC 61162-1). Obsługiwane instrukcje obejmują:

$xxHDTxxx.x,T*cc<CR><CF>
$xxHDM,xxx.x,T*cc<CR><CF>
$xxHDGxxx.x,,*cc<CR><LF>

Gdzie: xxx.x oznacza wartość kursu kompasu przemiennika, *CC to szesnastkowy bit kontrolny (00-FF), <CR> to Enter, a <CF> to Migracja.

Rysunek wymiarowy

Kompas cyfrowy TDD-5 z dokładnością 0,1°, zasilanie prądem stałym 24 V i interfejs RS422/RS232 do nawigacji statków 0
