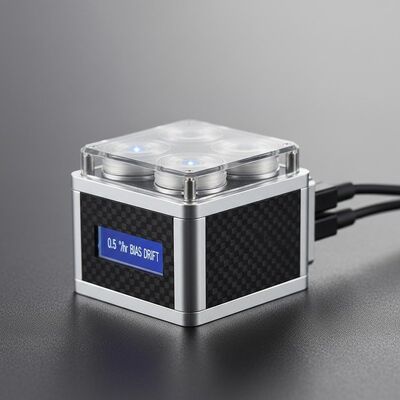

Jakość Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją fabryka

Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją

Name: Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: THUNDSEA

Numer modelu: F3X50B

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Podsumowanie produktu

Trójosiowy żyroskop światłowodowy o wysokiej dokładności z dryftem odchylenia 0,5°/h, zakresem ±500°/s i błądzeniem losowym ≤0,1°/√h. Kompaktowa konstrukcja (Φ79,5 mm), solidna konstrukcja i interfejs RS422 do precyzyjnych pomiarów bezwładnościowych w wymagających zastosowaniach.

Atrybuty niestandardowe produktu

Podkreślić

Trójosiowy żyroskop optyczny

,

mechaniczny żyroskop elektroniczny

,

cyfrowy żyroskop półprzewodnikowy

Tuleja pociągowa:

OBUOCZNY

Opis produktu

F3X50B Trójosiowy żyroskop światłowodowy

Wysokiej dokładności trójosiowy żyroskop światłowodowy z przesunięciem przesunięcia 0,5°/h do zastosowań precyzyjnych pomiarów inercyjnych.

Zasada działania

Ten czujnik inercjalnej prędkości kątowej działa na zasadzie efektu Sagnaca, mierząc ruch prędkości kątowej nośnika wokół wrażliwej osi czujnika.System wykorzystuje cewkę światłowodową jako jednostkę czułą na prędkość kątową z układem wykrywania zamkniętej pętli.

Dwa przeciwnie rozprzestrzeniające się wiązki laserowe doświadczają różnych przesunięć fazowych z powodu obrotu, które są mierzone za pomocą interferometrii w celu przetłumaczenia prędkości kątowej na mierzalne wzorce interferencji.Wytrzymałość efektu Sagnaca jest zwiększana przez liczbę zakrętów w cewce światłowodowej.

Konfiguracja produktu

Komponenty optyczne:Źródło światła, sprzęgło, modulator Y, cewka włóknowa, detektor
Komponenty obwodu:Płyty procesorów, płyty źródła światła, przedwzmacniacze
Komponenty strukturalne:Korpus, osłona i sprzęt montażowy

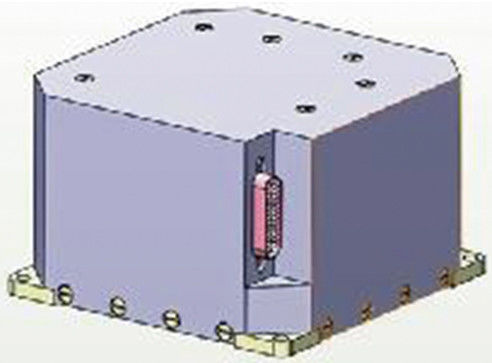

Specyfikacje fizyczne

Wymiary:Φ ((79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm

Wielkość montażu:(73,0 ± 0,1) mm * (73,0 ± 0,1) mm

Poziom:500 g ± 30 g

Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją 0

Specyfikacje działania

Parametry	Specyfikacja	Wskazania
Zakres (°/s)	± 500
Wskaźnik nieliniowości skali (ppm)	≤ 50	Stała temperatura
Powtarzalność współczynnika skali (ppm)	≤ 100	Stała temperatura
Czas (y) uruchomienia	≤ 2
Czas (-y) gotowości	≤ 30
Przesunięcie przesunięcia (10s,1σ,°/h)	≤ 0.5	Stała temperatura
Powtarzalność przesunięć (1σ,°/h)	≤ 0.5
Przesunięcie przesunięcia (10s,1σ,°/h)	≤ 1	Całkowita temperatura
Wyborny spacer (°/√h)	≤ 0.1
kąt nieprawidłowego ustawienia wału wejściowego (′)	≤ 20	Pełny zakres temperatury
Próg (°/h)	≤ 0.5
Rozstrzygnięcie	≤ 0.5
Wskaźnik czułości magnetycznej do stronniczości (°/h/GS)	< 0.5
Szerokość pasma (Hz)	≥ 200	Zapewnienie projektowania
Czas opóźnienia wyjścia (μs)	≤ 1000

Specyfikacje elektryczne

Zasilanie:+5V ± 5%

RMS:≤ 50 mV

Prąd:> 3,00A (włączenie), > 1,00A (praca)

Zużycie energii:< 5W (praca w temperaturze pokojowej), < 8W (pełna temperatura), ≤ 10W (włączenie)

Interfejs mechaniczny

Cztery śruby M3 po stronie montażu dla bezpiecznej instalacji.

Interfejs połączenia elektrycznego

Model J30J-25ZKP3

Numer seryjny	Sygnał	Numer telefonu	Funkcja
1	+5V	1,2	Zasilanie żyroskopu
2	GND	3,15	Powierzchnia
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	TR+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją 1

Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją 2

Wysokiej dokładności trójosiowy żyroskop światłowodowy z dryftem zerowym 0,5°/godz. i kompaktową konstrukcją 3
