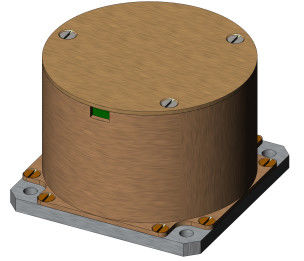

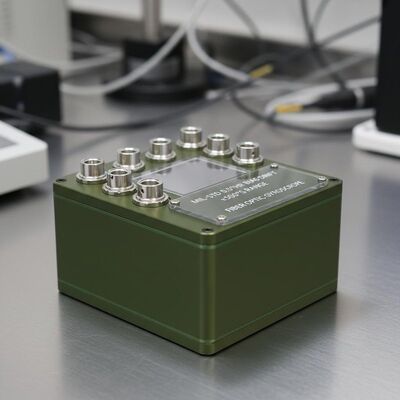

Jakość 0.5 °/h Bias Drift Jednoosiowy żyroskop o zasięgu ±500°/s Żyroskop światłowodowy fabryka

0.5 °/h Bias Drift Jednoosiowy żyroskop o zasięgu ±500°/s Żyroskop światłowodowy

Name: 0.5 °/h Bias Drift Jednoosiowy żyroskop o zasięgu ±500°/s Żyroskop światłowodowy
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: Navioptics

Numer modelu: XB120 / F50

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: Jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 dni

Standardowe opakowanie: pudełko kartonowe

Podsumowanie produktu

Żyroskop światłowodowy F50 z dryftem odchylenia 0,5°/h, zakresem ±500°/s i szerokością pasma 200 Hz. Kompaktowa konstrukcja o wymiarach 50×50×35 mm, działa w temperaturach od -40°C do 60°C. Certyfikowana wydajność przy niskim zużyciu energii poniżej 5 W.

Atrybuty niestandardowe produktu

Podkreślić

Żyroskop półprzewodnikowy 0

,

5 ° / godz.

,

Żyroskop łodzi jednoosiowy

Wyświetlacz:

320 x 240 pikseli, 8" TFT 800*600 PIX, 3,5 TFT LCD, 3,5" wyświetlacz TFT, 3,5" TFT-LC

Opis produktu

0.5 °/Hr Bias Drift Jednoosiowy Gyro

Model XB120/F50 Wysokiej Dokładności Jednoosiowy Żyroskop Włóknooptyczny

Żyroskop światłowodowy typu F50 to jednosiowy żyroskop światłowodowy o niskiej precyzji wytwarzany przez Instytut Technologii Fotoelektrycznej, Uniwersytet Lotniczy i Astronauticzny w Pekinie,o wartości 0Wydajność przemieszczania się z przesunięciem 0,5°/h.

Główne wskaźniki wydajności

Parametry	Specyfikacja	Warunki badania
Przejrzystość Drift w całym zakresie temperatury (-40 °C do 60 °C)	< 0,5°/h (1σ)	2H ciągły test, 10s gładki wynik
Powtarzalność przesunięcia zaburzeń w całym zakresie temperatur (-40 °C do 60 °C)	< 0,5°/h (1σ)	Wyniki obliczeń sześciu danych z badań
Przypadkowy spacer	< 0,05°/√h
Wskaźnik skalowy Nieliniowość w całym zakresie temperatur (-40 °C do 60 °C)	< 200 ppm (1σ)
Współczynnik skali Powtarzalność w całym zakresie temperatur (-40 °C do 60 °C)	< 200 ppm (1σ)	Wyniki obliczeń trzech danych z badań
Zakres mierzonej prędkości kątowej	± 500°/s	Można go dostosować do potrzeb
Przepustowość	≥ 200 Hz	Wewnętrzna szerokość pasma zamkniętej pętli jest większa niż 2K, a szybkość aktualizacji danych wyjściowych określa szerokość pasma gyroskopu
Temperatura pracy	-40°C do 60°C
Temperatura przechowywania	-50 do 70°C
Wibracje	4.2g, 20 Hz-1000 Hz	Wibracje o częstotliwości zamiatania bez rezonansu

Definicja interfejsu mechanicznego

Wymiary i wagę

Parametry	Specyfikacja
Rozmiar zarysu	50 mm * 50 mm * 35 mm
Waga	≤ 120 g
Odległość między otworami montażowymi	41 mm * 41 mm
Śruby montażowe	φ3.4
Dokładność powierzchni instalacji	Płaskość 0,01 mm

Fiber Optic Gyroscope mechanical interface and dimensions diagram

Wymagania energetyczne

Żyroskop światłowodowy XB120/F50 jest zasilany zasilaniem prądu stałego +5V.

Parametry	Specyfikacja	Uwaga:
Zasilanie +5V	5W	Maksymalny prąd impulsowy jest bliski 2A
-5V zasilanie	3W
Dokładność mocy	± 5%
Wzrost mocy	20 mV Vpp
Zużycie mocy żyroskopu w temperaturze pokojowej	< 2W
Całkowita temperatura Zużycie mocy giroskopu	< 5W	-40°C do 60°C

Definicja interfejsu i protokół komunikacji

Zewnętrzny interfejs żyroskopu przyjmuje tryb wyprowadzenia.12, pojedynczy punkt i pojedyncza linia, długość nie mniejsza niż 150 mm, definicja prowadzenia jest rozróżniana według koloru.

Tabela okablowania

Właściwości elektryczne	Kolor ołowiu	Specyfikacja ołowiu
T+	zielona	AF-250A-7*0.12
- Nie, nie.	fioletowy	AF-250A-7*0.12
-5V	żółty	AF-250A-7*0.12
GND	czarny	AF-250A-7*0.12
+5V	czerwony	AF-250A-7*0.12

Fiber Optic Gyroscope wiring diagram and interface configuration

Fiber Optic Gyroscope installation and mounting details

Fiber Optic Gyroscope technical specifications and performance data
