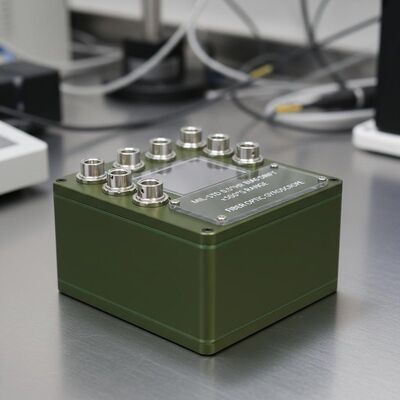

Jakość Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s fabryka

Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s

Name: Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: Navioptics

Numer modelu: XB120 / F50

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: Jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 dni

Standardowe opakowanie: pudełko kartonowe

Podsumowanie produktu

Żyroskop światłowodowy F50 klasy wojskowej z dryftem odchylenia 0,5°/h, zakresem ±500°/s i szerokością pasma 200 Hz. Kompaktowa konstrukcja o wymiarach 50×50×35 mm, działa w temperaturach od -40°C do 60°C. Certyfikowana wydajność przy niskim zużyciu energii poniżej 5 W.

Atrybuty niestandardowe produktu

Podkreślić

Żyroskop półprzewodnikowy 0

,

5 ° / godz.

,

Żyroskop łodzi jednoosiowy

Wyświetlacz:

320 x 240 pikseli, 8" TFT 800*600 PIX, 3,5 TFT LCD, 3,5" wyświetlacz TFT, 3,5" TFT-LC

Opis produktu

Dryft zerowy osi żyroskopu jednoskładowego 0.5°/godz.

Model XB120/F50 Jednoskładowy żyroskop światłowodowy o wysokiej dokładności

Żyroskop światłowodowy typu F50 to jednomosiowy żyroskop światłowodowy klasy wojskowej o niskiej precyzji, produkowany przez Instytut Technologii Fotoelektrycznej, Pekińskiego Uniwersytetu Lotnictwa i Astronautyki, charakteryzujący się dryftem zerowym na poziomie 0.5°/godz.

Główne wskaźniki wydajności

Parametr	Specyfikacja	Warunki testowe
Dryft zerowy w pełnym zakresie temperatur (-40°C do 60°C)	<0.5°/godz. (1σ)	Ciągły test 2H, wygładzony wynik 10s
Powtarzalność dryftu zerowego w pełnym zakresie temperatur (-40°C do 60°C)	<0.5°/godz. (1σ)	Wyniki obliczeń sześciu danych testowych
Szum losowy	<0.05°/√hr
Nieliniowość współczynnika skali w pełnym zakresie temperatur (-40°C do 60°C)	<200ppm (1σ)
Powtarzalność współczynnika skali w pełnym zakresie temperatur (-40°C do 60°C)	<200ppm (1σ)	Wyniki obliczeń trzech danych testowych
Zakres mierzonej prędkości kątowej	±500°/s	Może być dostosowany do potrzeb
Pasmo przenoszenia	≥200Hz	Wewnętrzne pasmo przenoszenia pętli zamkniętej jest większe niż 2K, a częstotliwość aktualizacji danych wyjściowych określa pasmo przenoszenia żyroskopu
Temperatura pracy	-40°C do 60°C
Temperatura przechowywania	-50°C do 70°C
Wibracje	4.2g, 20Hz-1000Hz	Wibracje ze zmienną częstotliwością bez rezonansu

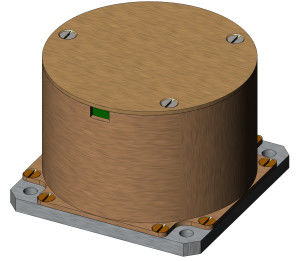

Definicja interfejsu mechanicznego

Wymiary i waga

Parametr	Specyfikacja
Rozmiar zewnętrzny	50mm * 50mm * 35mm
Waga	≤120g
Rozstaw otworów montażowych	41mm * 41mm
Śruby montażowe	φ3.4
Dokładność powierzchni montażowej	Płaskość 0.01mm

Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s 0

Wymagania dotyczące zasilania

Żyroskop światłowodowy XB120/F50 jest zasilany z zasilacza +5V DC.

Parametr	Specyfikacja	Uwagi
Zasilanie +5V	5W	Maksymalny prąd impulsowy zbliża się do 2A
Zasilanie -5V	3W
Precyzja zasilania	±5%
Tętnienia zasilania	20mV Vpp
Pobór mocy żyroskopu w temperaturze pokojowej	<2W
Pobór mocy żyroskopu w pełnym zakresie temperatur	<5W	-40°C do 60°C

Definicja interfejsu i protokół komunikacyjny

Zewnętrzny interfejs żyroskopu przyjmuje tryb wyprowadzenia. Specyfikacja przewodu wyprowadzającego AF-250A-7*0.12, pojedynczy punkt i pojedynczy przewód, długość nie mniejsza niż 150 mm, definicja wyprowadzenia jest rozróżniana kolorem.

Tabela połączeń

Charakterystyka elektryczna	Kolor przewodu	Specyfikacja przewodu
T+	zielony	AF-250A-7*0.12
T-	fioletowy	AF-250A-7*0.12
-5V	żółty	AF-250A-7*0.12
GND	czarny	AF-250A-7*0.12
+5V	czerwony	AF-250A-7*0.12

Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s 1

Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s 2

Żyroskop światłowodowy klasy wojskowej, 0,5°/godz. dryfu zerowego, jednoosiowy, z zakresem ±500°/s 3
