Jakość Gyroskop kompaktowy wysokiej wydajności TDFG50S z włókna optycznego do precyzyjnej nawigacji fabryka

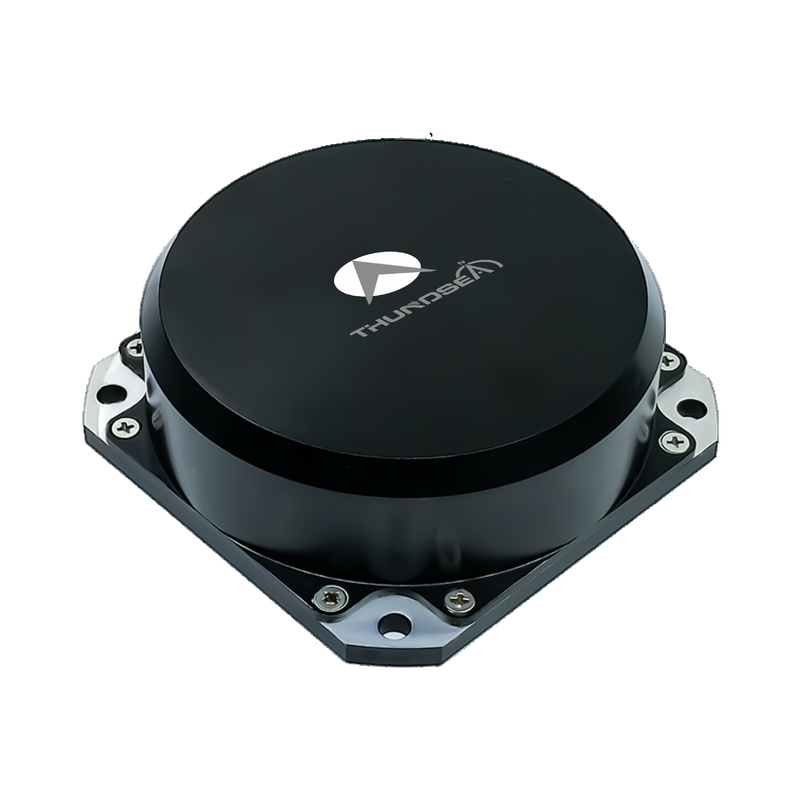

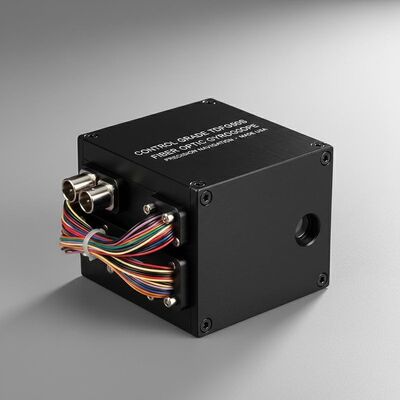

Gyroskop kompaktowy wysokiej wydajności TDFG50S z włókna optycznego do precyzyjnej nawigacji

Name: Gyroskop kompaktowy wysokiej wydajności TDFG50S z włókna optycznego do precyzyjnej nawigacji
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG50S

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

Control Grade TDFG50S FOG: Wysokowydajny żyroskop światłowodowy z zakresem ±400°/s, stabilnością odchylenia <2°/h i ARW 0,03°/√hr. Kompaktowa konstrukcja 50 mm, konstrukcja całkowicie półprzewodnikowa i niezawodność MIL-HDBK-217F (średni czas MTBF > 150 tys. godzin). Idealny do naprowadzania rakiet, stabilizacji i przemysłowych systemów sterowania.

Atrybuty niestandardowe produktu

Podkreślić

Gyroskop światłowodowy klasy kontrolnej

,

Wysokiej wydajności żyroskop światłowodowy

Zakres dynamiczny:

≥±400°/s

Stronniczość:

＜ 2 °/h

Dokładność （10 sekund）:

0,5 °/h ~ 0,2 °/h

ARW （Angular Random Walk:

＜ 0,03 °/√hr, 1σ

Przesiewanie wibracyjne:

20 ~ 2000 Hz, 6,06 g

Przepustowość łącza:

＞ 200 Hz

Waga:

≤160G

Wymiary:

50 mm × 50 mm × 30 mm

Opis produktu

Gyroskop światłowodowy klasy sterującej TDFG50S

Żyroskop światłowodowy TDFG50S to wysokowydajny czujnik prędkości kątowej wykorzystujący zaawansowaną cyfrową technologię wykrywania zamkniętej pętli.To urządzenie klasy sterowania dostarcza w czasie rzeczywistym dane o prędkości kątowej w częstotliwościach przekraczających 4 kHz za pośrednictwem seryjnego interfejsu.

Przegląd produktu

Opierając się na optycznym efekcie Sagnaca, ta seria żyroskopów z włókna optycznego obejmuje konfiguracje o jednej osi, dwustronnej osi i trójosiowej.Warianty wieloosiowe wykorzystują technologię wspólnego źródła światła i obwodu rozstrzygacza do synchronicznego wykrywania prędkości kątowej w wielu ośach ortogonalnych.

Wnioski

Idealny do stosowania w systemach stabilizacji i sterowania broniami sterowanymi, platformami sterowania nastawieniem, torpedami, pociskami taktycznymi oraz średnim i wysokim poziomem sprzętu przemysłowego wymagającego precyzyjnego wykrywania ruchu.

Kluczowe cechy

Kompaktny projekt o niewielkim zasięgu i lekkiej konstrukcji
Architektura w stanie stałym bez ruchomych części dla zwiększonej niezawodności
Możliwość natychmiastowego uruchamiania z wyjściem cyfrowym do płynnej integracji z komputerem
Niska poziom hałasu przy minimalnym zużyciu energii
Kosztowo efektywne rozwiązanie z wydłużoną żywotnością

Specyfikacje techniczne

Parametry wydajności	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 2°/h
Dokładność (10s)	00,5°/h ~ 0,2°/h
Wykonanie biegania kątowego	< 0,03°/√h, 1σ
Wykrywanie drgań	20~2000 Hz, 6,06 g
Przepustowość	> 200 Hz
Włącz czas	10s
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 4000 Hz
Wynik sygnału Baud Rate	115200bps ~ 921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze	J30J-15TJL
Zużycie energii	≤ 3W
MTBF (MIL-HDBK-217-F)	> 150 000 godzin
Waga	≤ 160 g
Wymiary	50 mm * 50 mm * 30 mm

Tagi

Żyroskop bezwładnościowy 3 osi

Cyfrowy żyroskop jednosiowy

żyroskop optyczny
