Szczegóły Produktu:
|
| Zakres dynamiczny: | ≥ ± 400 °/s | Stronniczość: | ＜ 1 °/h |
|---|---|---|---|
| Accuracy（10sec）: | 0.2°/h~0.05°/h | ARW （Angular Random Walk: | ＜ 0,01 °/√hr, 1σ |
| Przegląd wibracji: | 20 ~ 2000 Hz, 6,06 g | Pasmo: | ＞ 200 Hz |
| Waga: | ≤200g | Wymiary: | 60 mm × 60 mm × 28,5 mm |
| Podkreślić: | Gyroskop światłowodowy o dużej przepustowości,Gyroskop światłowodowy klasy kontrolnej |
||

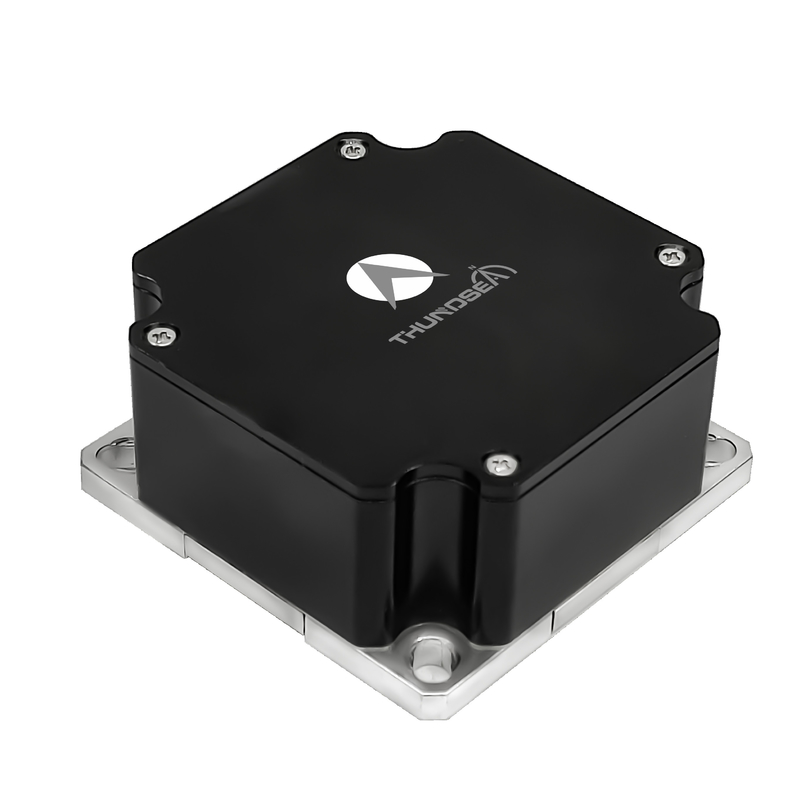

Gyroskop światłowodowy klasy sterowania TDFG60S
1 Wprowadzenie
Żyroskop światłowodowy (FOG) to czujnik prędkości kątowej wykorzystujący efekt Sagnaca.zawierający wydajną całkowicie cyfrową technologię zamkniętej pętli do dostarczania danych prędkości kątowej nośników w czasie rzeczywistym poprzez komunikację seryjną w częstotliwościach przekraczających 4 kHzNiniejsza seria produktów obejmuje konfiguracje jednoosiowe, dwuosiowe i trójosiowe.Dwuosiowe i trójosiowe FOG wykorzystują wspólne obwody źródła światła i przetwarzania sygnału do jednoczesnego pomiaru prędkości kątowej w wielu ośach ortogonalnych poruszających się platform.
2Zastosowanie
Odpowiedni do urządzeń stabilizujących i sterujących bronią sterowaną, kontroli nastawienia,pociski taktyczne,Torpedy i średnie i zaawansowane urządzenia przemysłowe.
3Charakterystyka
Niewielkie rozmiary, lekka waga i elastyczna konstrukcja;
Natychmiastowe, cyfrowe wyjście do łatwego podłączenia do komputera;
Niski poziom hałasu, niskie zużycie energii, niskie koszty;
Konstrukcja w stanie stałym bez ruchomych części
Wysoka niezawodność i długa żywotność.
4 Główne parametry
|
Wydajność |
Zakres dynamiczny |
≥± 400°/s |
|
Zaniedbania w biegu |
<1°/h |
|
|
Dokładność(10 sekund) |
00,02°/h do 0,05°/h |
|
|
Artykuł 3(Przypadkowe chodzenie kątowe |
<00,01°/√hr,1σ |
|
|
Badanie wibracji |
20~2000 Hz,60,06 g |
|
|
Przepustowość |
>200 Hz |
|
|
Interfejs elektryczny |
Włącz czas. |
10s |
|
Format sygnału wyjściowego |
RS-422 |
|
|
Zbudowany w samo-test |
- Tak. |
|
|
Prędkość aktualizacji sygnału wyjściowego |
500 Hz ~ 4000 Hz |
|
|
Prędkość sygnału wyjściowego |
115200bps~921600bps |
|
|
Temperatura pracy |
- Czterdzieści.°C ~ + 70°C |
|
|
Temperatura przechowywania |
- Pięćdziesiąt pięć.°C ~ + 85°C |
|
|
Specyfikacje fizyczne |
Zasilanie |
5V |
|
Złącze |
J30J-15TJL |
|
|
Zużycie energii |
≤ 3W |
|
|
MTBF (za MIL-HDBK-217-F) |
>150000h |
|
|
Waga |
≤200 g |
|
|
Wymiary |
60 mm × 60 mm × 28,5 mm |
