Szczegóły Produktu:
|
| Zakres dynamiczny: | ≥ ± 400 °/s | Stronniczość: | ＜ 2 °/h |
|---|---|---|---|
| Dokładność （10 sekund）: | 1 °/h ~ 0,5 °/h | ARW （Angular Random Walk: | ＜ 0,04 °/√hr, 1σ |
| Przegląd wibracji: | 20 ~ 2000 Hz, 6,06 g | Pasmo: | ＞ 200 Hz |
| Waga: | ≤260g | Wymiary: | 60 mm × 68 mm × 47 mm |
| Podkreślić: | Gyroskop światłowodowy klasy kontrolnej,Żyroskop światłowodowy do badania drgań |
||

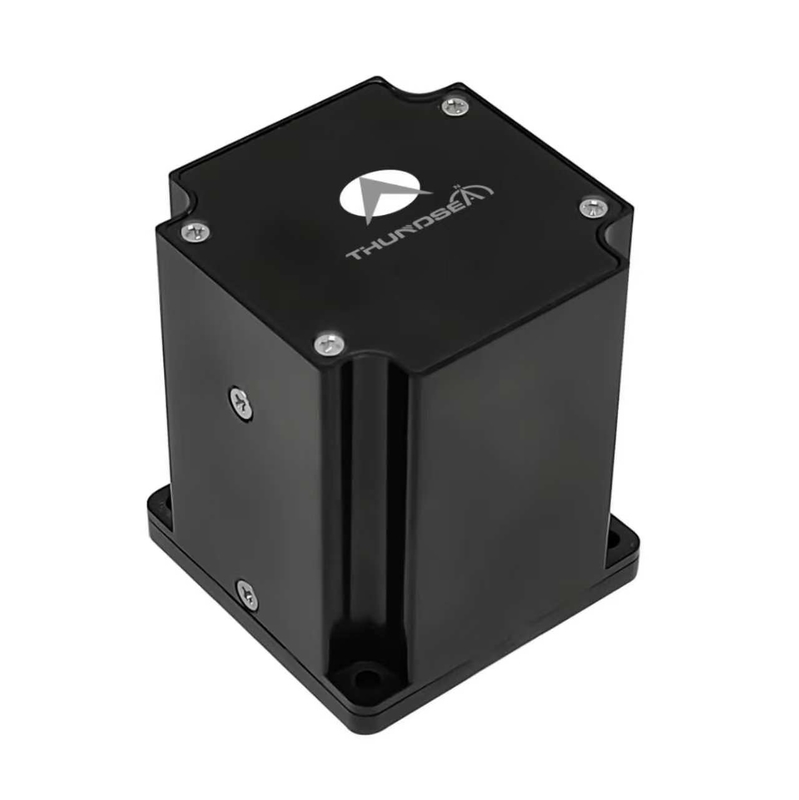

Gyroskop światłowodowy klasy sterowania TDFG60D
1 Wprowadzenie
Żyroskop światłowodowy to rodzaj czujnika prędkości kątowej opartego na optycznym efekcie Saganeka, przyjmujący wydajną cyfrową technologię wykrywania zamkniętej pętli wewnętrznie,który może wysyłać informacje o prędkości kątowej nośnika powyżej 4KHz w czasie rzeczywistym za pośrednictwem portu seryjnegoNiniejsza seria wyrobów może być podzielona na jednosiowe, dwuosiowe i t- Nie.- żyroskopy światłowodowe o osi, z których dwuosiowe i t- Nie.Żyroskopy światłowodowe w zakresie osi mogą synchronicznie wykrywać informacje o prędkości kątowej wielu osi ortogonalnych nośnika za pomocą technologii wspólnego źródła światła i obwodu rozstrzygacza.
2Zastosowanie
Ta zaawansowana technologia wykrywania znajduje zastosowanie w precyzyjnych systemach stabilizacji dla amunicji sterowanych, torpedowych platform nawigacyjnych, architekturach sterowania pociskami,i mechanizmów kontroli nastawienia w przestrzeni powietrznej, a także wymagania dotyczące wysokiej dokładności pomiarów ruchu w systemach automatyki przemysłowej i robotyki.
3Charakterystyka
konstrukcja w stanie stałym bez ruchomych części;
Natychmiastowe, cyfrowe wyjście dla łatwego połączenia z komputerem.
Niski poziom hałasu, niskie zużycie energii, niskie koszty;
Niewielkie rozmiary, lekka waga i elastyczna konstrukcja;
Wysoka niezawodność i długa żywotność.
4 Główne parametry
|
Wydajność |
Zakres dynamiczny |
≥± 400°/s |
|
Zaniedbania w biegu |
<2°/h |
|
|
Dokładność(10 sekund) |
1°/h~0,5°/h |
|
|
Artykuł 3(Przypadkowe chodzenie kątowe |
<00,04°/√hr,1σ |
|
|
Badanie wibracji |
20~2000 Hz,60,06 g |
|
|
Przepustowość |
>200 Hz |
|
|
Interfejs elektryczny |
Włącz czas. |
10s |
|
Format sygnału wyjściowego |
RS-422 |
|
|
Zbudowany w samo-test |
- Tak. |
|
|
Prędkość aktualizacji sygnału wyjściowego |
500 Hz ~ 4000 Hz |
|
|
Prędkość sygnału wyjściowego |
230400bps~921600bps |
|
|
Temperatura pracy |
- Czterdzieści.°C ~ + 70°C |
|
|
Temperatura przechowywania |
- Pięćdziesiąt pięć.°C ~ + 85°C |
|
|
Specyfikacje fizyczne |
Zasilanie |
5V |
|
Złącze |
J30J-9ZKP |
|
|
Pzużycie |
≤ 5 W |
|
|
MTBF (za MIL-HDBK-217-F) |
>120000h |
|
|
Waga |
≤260 g |
|
|
Wymiary |
60 mm × 68 mm × 47 mm |
