Gyroskop światłowodowy klasy sterowania TDFG70T o zakresie dynamicznym ≥±400°/s, dokładności 0,5°/h~0,2°/h i masie ≤500g

Name: Gyroskop światłowodowy klasy sterowania TDFG70T o zakresie dynamicznym ≥±400°/s, dokładności 0,5°/h~0,2°/h i masie ≤500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG70T

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

Gyroskop światłowodowy klasy sterowania TDFG70T Żyroskop światłowodowy TDFG70T to zaawansowany czujnik prędkości kątowej, który wykorzystuje efekt optyczny Sagnac z całkowicie cyfrową architekturą zamkniętej pętli.Ten wydajny żyroskop dostarcza pomiary prędkości kątowej w czasie rzeczywistym przy cz...

Atrybuty niestandardowe produktu

Podkreślić

Gyroskop światłowodowy klasy kontrolnej

,

Precyzyjne pomiary Żyroskop światłowodowy

Zakres dynamiczny:

≥±400°/s

Dokładność （10 sekund）:

0,5 °/h ~ 0,2 °/h

Stronniczość:

＜ 1 °/h

Przesiewanie wibracyjne:

20 ~ 2000 Hz, 6,06 g

ARW （Angular Random Walk:

＜ 0,02 °/√hr, 1σ

Przepustowość łącza:

＞ 200 Hz

Waga:

≤500 g

Wymiary:

70 mm × 70 mm × 53 mm

Opis produktu

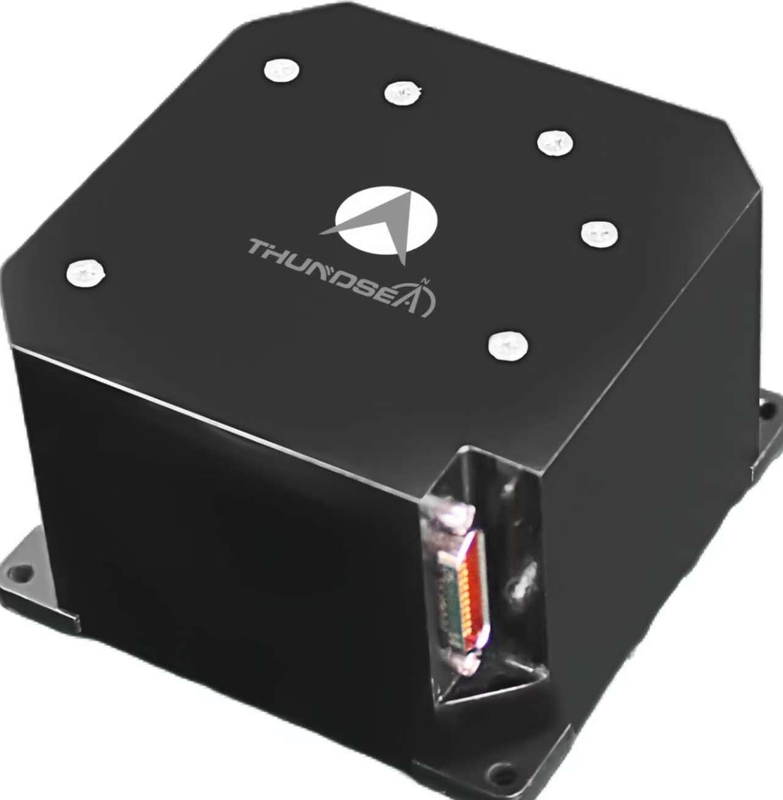

Gyroskop światłowodowy klasy sterowania TDFG70T

Żyroskop światłowodowy TDFG70T to zaawansowany czujnik prędkości kątowej, który wykorzystuje efekt optyczny Sagnac z całkowicie cyfrową architekturą zamkniętej pętli.Ten wydajny żyroskop dostarcza pomiary prędkości kątowej w czasie rzeczywistym przy częstotliwościach pobierania próbek przekraczających 4 kHz za pośrednictwem komunikacji seryjnej.

Konfiguracja produktu

Dostępne w konfiguracjach jednosiowych, dwuosiowych i trójosiowych.zapewnienie zsynchronizowanego śledzenia ruchu dla zastosowań o wysokiej dynamiczności.

Wnioski

Idealny do stosowania w systemach stabilizacji i sterowania broniami sterowanymi, platformami sterowania nastawieniem, torpedami, pociskami taktycznymi oraz średnim i wysokim poziomem sprzętu przemysłowego wymagającego precyzyjnego wykrywania ruchu.

Kluczowe cechy

Niski poziom hałasu, niskie zużycie energii i ekonomiczna eksploatacja
Możliwość natychmiastowego uruchamiania z wyjściem cyfrowym do integracji z komputerem
Projekt w stanie stałym bez ruchomych części dla zwiększonej niezawodności
Kompaktny rozmiar, lekka konstrukcja i elastyczne opcje projektowania
Wysoka niezawodność i wydłużony okres eksploatacji

Specyfikacje techniczne

Parametry wydajności	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (10s)	00,5°/h ~ 0,2°/h
Wykonanie biegania kątowego	< 0,02°/√h, 1σ
Wykrywanie drgań	20~2000 Hz, 6,06 g
Przepustowość	> 200 Hz
Włącz czas	10s
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 2000 Hz
Wynik sygnału Baud Rate	230400bps ~ 921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze	J30J-9ZKP
Zużycie energii	≤ 5 W
MTBF (za MIL-HDBK-217-F)	> 100 000 godzin
Waga	≤ 500 g
Wymiary	70 mm * 70 mm * 53 mm
