Jakość Żyroskop światłowodowy klasy nawigacyjnej z dokładnością 0,003°/h, masą ≤560g i konstrukcją w stanie stałym fabryka

Żyroskop światłowodowy klasy nawigacyjnej z dokładnością 0,003°/h, masą ≤560g i konstrukcją w stanie stałym

Name: Żyroskop światłowodowy klasy nawigacyjnej z dokładnością 0,003°/h, masą ≤560g i konstrukcją w stanie stałym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG98S

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

TDFG98S FOG klasy nawigacyjnej zapewnia wyjątkową dokładność (0,003°/h) i wysoką niezawodność. Charakteryzuje się konstrukcją półprzewodnikową, szybkim uruchamianiem w ciągu 30 sekund i solidną wydajnością w ekstremalnych warunkach (od -40 ℃ do +70 ℃). Idealny do precyzyjnej nawigacji w zastosowaniach lotniczych, obronnych i przemysłowych.

Atrybuty niestandardowe produktu

Podkreślić

Wysoce precyzyjne żyroskopy światłowodowe

,

Żyroskop światłowodowy w zakresie nawigacji

,

Wysoce dokładny żyroskop światłowodowy

Zakres dynamiczny:

≥±400°/s

Stronniczość:

＜ 1 °/h

Dokładność （100 sekund）:

0,01 °/h ~ 0,003 °/h

ARW （Angular Random Walk:

＜ 0,0015 °/√hr, 1σ

Przesiewanie wibracyjne:

20 ~ 500 Hz, 5,3 g

Przepustowość łącza:

＞ 200 Hz

Waga:

≤560g

Wymiary:

98 mm × 98 mm × 35 mm

Opis produktu

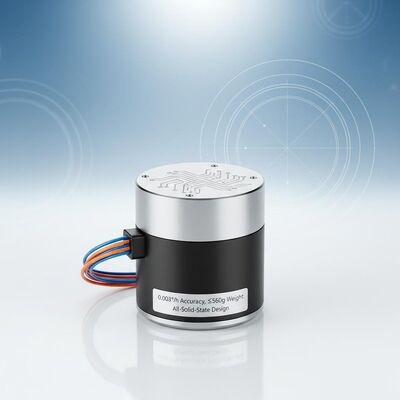

Żyroskop światłowodowy klasy nawigacyjnej TDFG98S

Żyroskop TDFG98S to wysokoprecyzyjny czujnik prędkości kątowej, który działa na optycznym efekcie Sagnac.dostarcza w czasie rzeczywistym dane o prędkości kątowej za pośrednictwem komunikacji seryjnejTen FOG służy jako podstawowa jednostka czujnika w systemach nawigacji inercjalnej, umożliwiając precyzyjne pomiar prędkości kątowej w trzech kierunkach ortogonalnych w stosunku do przestrzeni inercjalnej.

Wnioski

Idealny do nawigacji inercyjnej i urządzeń odniesienia położenia na wielu platformach, w tym broni sterowanej, samolotów, pojazdów, statków, łodzi podwodnych, systemów wykrywania orbity,i średniej i wysokiej klasy zastosowań przemysłowych.

Kluczowe cechy

Wysoka precyzja z wyższą stabilnością i elastycznymi opcjami projektowymi
Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8471
Możliwość szybkiego uruchamiania z wyjściami cyfrowymi dla bezproblemowej integracji
Niska poziom hałasu przy minimalnym zużyciu energii
Kosztowo efektywne rozwiązanie o wysokiej niezawodności i wydłużonej długości życia

Specyfikacje techniczne

Parametry	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (100s)	00,01°/h ~ 0,003°/h
Wykonanie biegania kątowego	< 0,0015°/√hr, 1σ
Wykrywanie drgań	20~500 Hz, 5,3 g
Przepustowość	> 200 Hz
Włącz czas	Trzydzieści
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 4000 Hz
Wynik sygnału Baud Rate	115200bps ~ 921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze (9 pinów)	J30JZ/XN9TJCAL01
Zużycie energii	≤ 3W
MTBF (za MIL-HDBK-217-F)	> 150 000 godzin
Waga	≤ 560 g
Wymiary	98 mm * 98 mm * 35 mm

Wbudowany samotest:Kompleksowe możliwości samodzielnej diagnostyki zapewniają niezawodność operacyjną i integralność systemu.
