Jakość Nawigacyjna klasy TDFG120T Żyroskop światłowodowy o dokładności 0,003°/h i zakresie dynamicznym ≥±400°/s w konstrukcji w stanie stałym fabryka

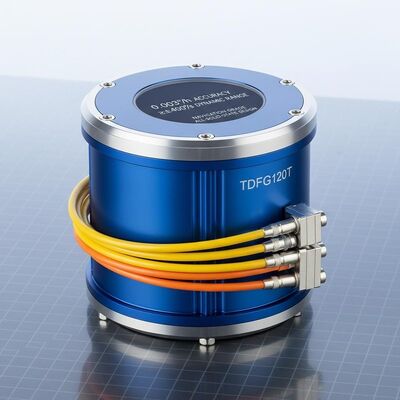

Nawigacyjna klasy TDFG120T Żyroskop światłowodowy o dokładności 0,003°/h i zakresie dynamicznym ≥±400°/s w konstrukcji w stanie stałym

Name: Nawigacyjna klasy TDFG120T Żyroskop światłowodowy o dokładności 0,003°/h i zakresie dynamicznym ≥±400°/s w konstrukcji w stanie stałym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG120T

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

TDFG120T FOG klasy nawigacyjnej z dokładnością 0,003°/h, zasięgiem ±400°/s i niezawodnością MIL-HDBK-217-F. Całkowicie półprzewodnikowa konstrukcja zapewnia natychmiastowe uruchomienie, niskie zużycie energii i solidną wydajność w ekstremalnych warunkach (od -40 ℃ do +70 ℃).

Atrybuty niestandardowe produktu

Podkreślić

Zaawansowany żyroskop światłowodowy

,

Zaawansowany nawigacyjny żyroskop światłowodowy

,

Wysokiej dokładności żyroskop światłowodowy

Zakres dynamiczny:

≥±400°/s

Stronniczość:

＜ 1 °/h

Dokładność （100 sekund）:

0,003 °/h ~ 0,001 °/h

ARW （Angular Random Walk:

＜ 0,0006 °/√hr, 1σ

Przesiewanie wibracyjne:

20 ~ 500 Hz, 3,2 g

Przepustowość łącza:

＞ 200 Hz

Waga:

≤1500g

Wymiary:

60mm×60mm×28mm

Opis produktu

Żyroskop światłowodowy zaawansowanego poziomu nawigacji TDFG120T

Wysokiej precyzji żyroskop światłowodowy o dokładności 0,003°/h do wymagających zastosowań nawigacyjnych

Przegląd produktu

Żyroskop światłowodowy TDFG120T działa w oparciu o efekt optyczny Sagnac i posiada wydajną cyfrową technologię wykrywania zamkniętej pętli. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Wnioski

Odpowiednie do systemów nawigacji inercyjnej i systemów odniesienia położenia w wielu dziedzinach, w tym amunicji sterowanej, samolotów, pojazdów lądowych, statków morskich/podwodnych, platform wykrywania orbitalnego,i zastosowań przemysłowych średniej i wysokiej klasy.

Kluczowe cechy

Konstrukcja w stanie stałym bez ruchomych części
Niezwykle krótki czas uruchomienia z wyjściami cyfrowymi
Wysoka precyzja z nadrzędną stabilnością i elastycznością konstrukcji
Wysoka niezawodność i długa żywotność
Niski poziom hałasu, niskie zużycie energii i ekonomiczna eksploatacja

Specyfikacje techniczne

Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (100s)	00,003°/h ~ 0,001°/h
Wykonanie biegania kątowego	< 0,0006°/√h, 1σ
Wykrywanie drgań	20~500 Hz, 3,2 g
Przepustowość	> 200 Hz
Włącz czas	Trzydzieści
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 4000 Hz
Wynik sygnału Baud Rate	115200bps ~ 921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze (9 pinów)	J30JZ/XN9TJCAL01
Zużycie energii	≤ 4,5 W
MTBF (za MIL-HDBK-217-F)	>100 000 godzin
Waga	≤ 1500 g
Wymiary	Φ117mm24mm 60 mm60 mm*28 mm

Ten żyroskop z włókna optycznego zapewnia wyjątkową precyzję i niezawodność dla najbardziej wymagających zastosowań pomiarowych inercji w sektorach lotniczych, obronnych i przemysłowych.
