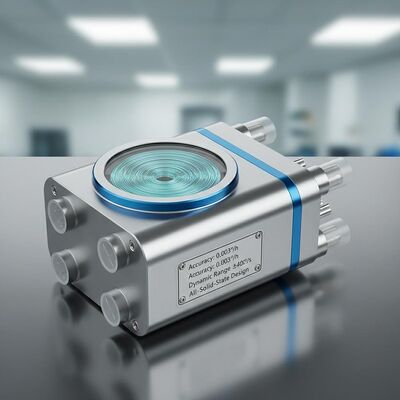

Jakość Gyroskop światłowodowy klasy precyzyjnej nawigacji o dokładności 0,003°/h, zakresie dynamicznym ±400°/s i konstrukcji w stanie stałym fabryka

Gyroskop światłowodowy klasy precyzyjnej nawigacji o dokładności 0,003°/h, zakresie dynamicznym ±400°/s i konstrukcji w stanie stałym

Name: Gyroskop światłowodowy klasy precyzyjnej nawigacji o dokładności 0,003°/h, zakresie dynamicznym ±400°/s i konstrukcji w stanie stałym
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG98T

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

FOG klasy nawigacyjnej TDFG98T zapewnia wysoką precyzję (dokładność 0,003°/h), zakres ±400°/s i wytrzymałą konstrukcję do zastosowań lotniczych i obronnych. Charakteryzuje się w pełni cyfrowym wyjściem, szybkim uruchamianiem i niezawodnością MIL-HDBK-217F (czas MTBF > 100 tys. godzin).

Atrybuty niestandardowe produktu

Podkreślić

Żyroskop światłowodowy w zakresie nawigacji

,

Nawigacja precyzyjna Żyroskop włóknowy

Zakres dynamiczny:

≥±400°/s

Stronniczość:

＜ 1 °/h

Dokładność （100 sekund）:

0,005 °/h ~ 0,003 °/h

ARW （Angular Random Walk:

＜ 0,0008 °/√hr, 1σ

Przesiewanie wibracyjne:

20 ~ 2000 Hz, 6,06 g

Przepustowość łącza:

＞ 200 Hz

Waga:

≤1200g

Wymiary:

60mm×60mm×28mm

Opis produktu

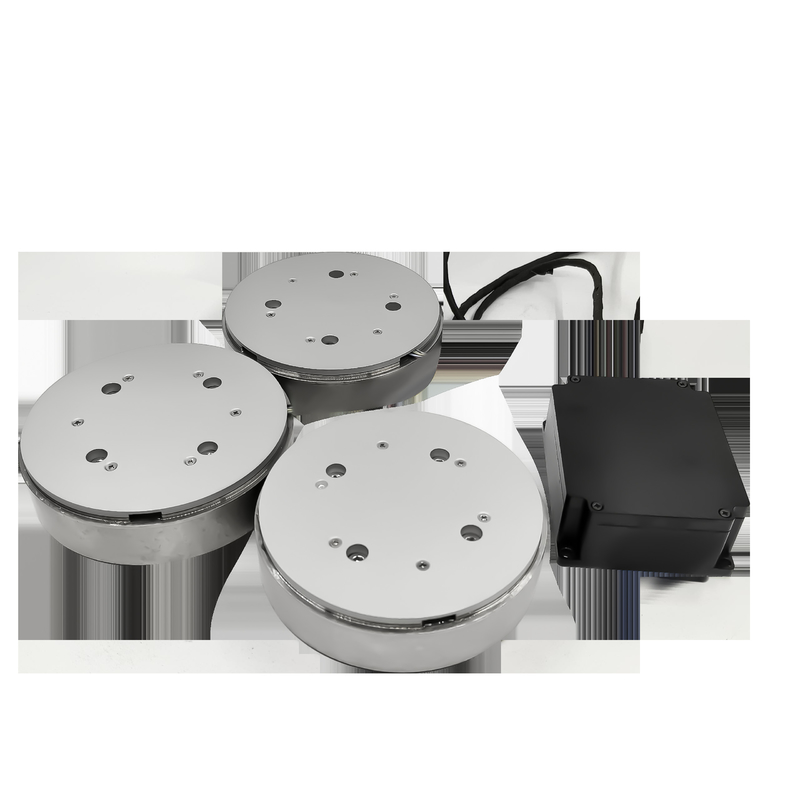

Żyroskop światłowodowy klasy nawigacji TDFG98T

Żyroskop światłowodowy TDFG98T funkcjonuje jako czujnik prędkości kątowej wykorzystujący efekt optyczny Sagnaca.Jego zaawansowana cyfrowa architektura sterowania zamkniętą pętlą umożliwia transmisję w czasie rzeczywistym danych prędkości kątowej nośnika za pośrednictwem seryjnych interfejsów komunikacyjnychW systemach nawigacji bezwładnościowej trzy ortogonalne jednoosiowe, precyzyjne FOG lub jedno zintegrowane trójosiowe FOG służą jako podstawowe elementy czujników.wykrywanie parametrów prędkości kątowej poruszających się platform wzdłuż trzech wzajemnie prostopadłych osi w stosunku do przestrzeni inercyjnej.

Wnioski

Odpowiednie do urządzeń nawigacyjnych inercyjnych i urządzeń odniesienia położenia w broń kierowana, samoloty, pojazdy, statki, okręty podwodne, wykrywanie orbity oraz średnio zaawansowane zastosowania przemysłowe.

Kluczowe cechy

Wysoka niezawodność i długa żywotność
Niski poziom hałasu, niskie zużycie energii i ekonomiczne
Niezwykle krótki czas uruchomienia z cyfrowymi wyjściami w celu łatwej integracji
Konstrukcja w stanie stałym bez ruchomych części
Wysoka precyzja z doskonałą stabilnością i elastycznymi opcjami projektowymi

Specyfikacje techniczne

Parametry	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (100s)	00,005°/h ~ 0,003°/h
Węgielny przypadkowy spacer (1σ)	< 0,0008°/√h
Wykrywanie drgań	20~2000 Hz, 6,06 g
Przepustowość	> 200 Hz
Włącz czas	10s
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 4000 Hz
Wynik sygnału Baud Rate	230400bps ~ 921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze (9 pinów)	J30JZ/XN9TJCAL01
Zużycie energii	≤ 4,5 W
MTBF (za MIL-HDBK-217-F)	>100 000 godzin
Waga	≤ 1200 g
Wymiary	Φ98mm26mm 60 mm60 mm*28 mm

Tagi

Żyroskop bezwładnościowy 3 osi

Cyfrowy żyroskop jednosiowy

żyroskop optyczny
