Jakość Żyroskop światłowodowy klasy trzyosiowej nawigacji z dokładnością 0,01°/h i wyjściem RS-422 fabryka

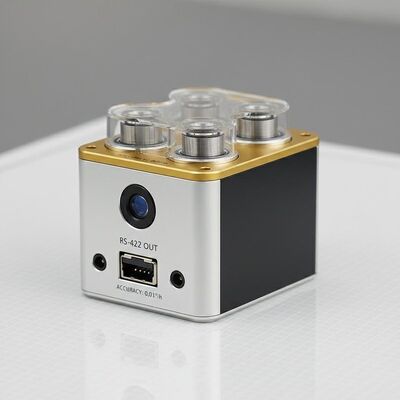

Żyroskop światłowodowy klasy trzyosiowej nawigacji z dokładnością 0,01°/h i wyjściem RS-422

Name: Żyroskop światłowodowy klasy trzyosiowej nawigacji z dokładnością 0,01°/h i wyjściem RS-422
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60T
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG60T

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG60T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

TDFG60T: FOG klasy nawigacyjnej z dokładnością 0,01°/h, zakresem ±400°/s, uruchamianiem w ciągu 10 s. Konstrukcja całkowicie półprzewodnikowa, wyjście RS-422, niezawodność MIL-HDBK-217F (>100 tys. godz.). Idealny do INS w przemyśle lotniczym, morskim i przemysłowym.

Atrybuty niestandardowe produktu

Podkreślić

Żyroskop światłowodowy w zakresie nawigacji

,

Trójosiowy żyroskop z włókna optycznego

Odchylenie zakresu dynamicznego:

≥±400°/s

Włącz czas:

10 s

Dokładność （100 sekund）:

0,02 °/h ~ 0,01 °/h

Format sygnału wyjściowego:

RS-422

Waga:

≤550g

Wymiary:

60mm×60mm×28mm

Opis produktu

Żyroskop światłowodowy o poziomie nawigacji trójosiowej TDFG60T

TDFG60T Navigation Grade Fiber Optic Gyroscope to zaawansowany czujnik prędkości kątowej oparty na optycznym efekcie Sagnac.wydaje w czasie rzeczywistym informacje o prędkości kątowej nośnika za pomocą komunikacji seryjnejDostępny jako trzy jednosiowe jednostki wysokiej precyzji lub trójosiowa zintegrowana konfiguracja, ten żyroskop służy jako główny czujnik rozwiązań nawigacyjnych inercyjnych,pomiar prędkości kątowej w trzech kierunkach ortogonalnych w stosunku do przestrzeni inercyjnej.

Wnioski

Ten żyroskop z włókna optycznego przeznaczony jest do systemów nawigacji inercyjnej i systemów odniesienia położenia w wielu dziedzinach, w tym amunicji sterowanej, platform lotniczych,pojazdy lądowe, statków morskich, pojazdów podwodnych, systemów wykrywania orbitalnego oraz średnich i wysokich zastosowań przemysłowych.

Kluczowe cechy

Niski poziom hałasu, niskie zużycie energii i ekonomiczna konstrukcja
Wysoka precyzja z wyższą stabilnością i elastycznymi opcjami konfiguracji
Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8471
Szybkie uruchomienie i cyfrowe wyjścia dla bezproblemowej integracji
Wyjątkowa niezawodność i wydłużony okres eksploatacji

Specyfikacje techniczne

Parametry	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (100s)	00,02°/h do 0,01°/h
Wykonanie biegania kątowego	< 0,005°/√hr, 1σ
Wykrywanie drgań	20~2000 Hz, 6,06 g
Przepustowość	> 200 Hz
Włącz czas	10s
Format sygnału wyjściowego	RS-422
Wbudowane samooceny	- Tak.
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 2000 Hz
Wynik sygnału Baud Rate	230400bps~921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze (9 pinów)	J30JZ/XN9TJCAL01
Zużycie energii	≤ 4,5 W
MTBF (za MIL-HDBK-217-F)	> 100 000 godzin
Waga	≤ 550 g
Wymiary	Φ59mm20mm / 60mm60mm*28mm
