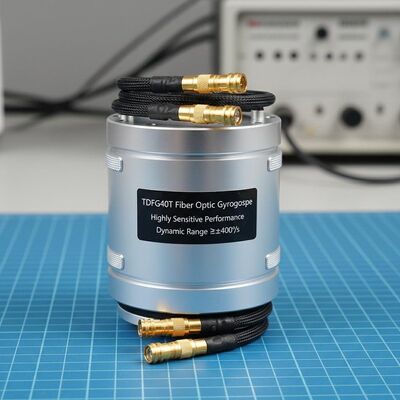

Jakość Żyroskop światłowodowy klasy nawigacyjnej TDFG40T o wysoce wrażliwej wydajności i zakresie dynamicznym ≥±400°/s fabryka

Żyroskop światłowodowy klasy nawigacyjnej TDFG40T o wysoce wrażliwej wydajności i zakresie dynamicznym ≥±400°/s

Name: Żyroskop światłowodowy klasy nawigacyjnej TDFG40T o wysoce wrażliwej wydajności i zakresie dynamicznym ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG40T

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 30 zestawów miesięcznie

Czas dostawy: 15 DNI

Standardowe opakowanie: Pudełka

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Podsumowanie produktu

TDFG40T FOG klasy nawigacyjnej oferuje wysoką precyzję (dokładność 0,04°/h), solidną odporność na wibracje (6,06 g) i kompaktową konstrukcję (60 × 60 × 28 mm). Charakteryzuje się niezawodnością w postaci półprzewodnikowej, szybkim uruchamianiem i wyjściem cyfrowym do zastosowań lotniczych, morskich i przemysłowych.

Atrybuty niestandardowe produktu

Podkreślić

Żyroskop światłowodowy w zakresie nawigacji

,

Wysoce wrażliwy żyroskop światłowodowy

Zakres dynamiczny:

≥±400°/s

Stronniczość:

＜ 1 °/h

Dokładność （100 sekund）:

0,1 °/h ~ 0,04 °/h

ARW （Angular Random Walk:

＜ 0,03 °/√hr, 1σ

Przesiewanie wibracyjne:

20 ~ 2000 Hz, 6,06 g

Przepustowość łącza:

＞ 200 Hz

Waga:

≤350 g

Wymiary:

60mm×60mm×28mm

Opis produktu

Żyroskop światłowodowy klasy nawigacyjnej TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Przegląd technologii

Żyroskopy światłowodowe działają na zasadzie efektu Sagnaca, działając jako czujniki prędkości kątowej.TDFG40T wykorzystuje wysokiej wydajności cyfrowe wykrywanie pętli zamkniętej do wydania w czasie rzeczywistym informacji o prędkości kątowej nośnika za pośrednictwem seryjnego interfejsuGyroskopy te mogą być skonfigurowane jako jednostki o jednej osi lub systemy zintegrowane z trzema osiami.służą jako podstawowe czujniki do rozwiązań nawigacyjnych inercyjnych poprzez wykrywanie prędkości kątowej w trzech kierunkach ortogonalnych w stosunku do przestrzeni inercyjnej.

Wnioski

Ten żyroskop z włókna optycznego jest szeroko stosowany w wielu dziedzinach, w tym w systemach uzbrojenia sterowanego, platformach lotniczych, pojazdach naziemnych, statkach morskich, podwodnych,i systemy wykrywania orbitalnegoSłuży jako kluczowy komponent w systemach nawigacji inercyjnej (INS) i systemach odniesienia położenia (ARS),wspierając średnie i wysokie zastosowania przemysłowe wymagające precyzyjnego wykrywania ruchu.

Kluczowe cechy

Niski poziom hałasu, niskie zużycie energii i ekonomiczna eksploatacja
Minimalny czas uruchomienia z wyjściami cyfrowymi do bezproblemowej integracji obwodów cyfrowych
Wysoka precyzja z wyższą stabilnością i elastycznymi opcjami projektowymi
Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8471
Wyjątkowa niezawodność i wydłużony okres eksploatacji

Specyfikacje techniczne

Parametry	Specyfikacja
Zakres dynamiczny	≥ ± 400°/s
Zaniedbania w czasie trwania	< 1°/h
Dokładność (100s)	00,01°/h do 0,04°/h
Wykonanie biegania kątowego	< 0,03°/√h, 1σ
Wykrywanie drgań	20~2000 Hz, 6,06 g
Przepustowość	> 200 Hz
Włącz czas	10s
Format sygnału wyjściowego	RS-422
Prędkość aktualizacji sygnału wyjściowego	500 Hz ~ 2000 Hz
Wynik sygnału Baud Rate	230400bps~921600bps
Temperatura pracy	-40°C ~ +70°C
Temperatura przechowywania	-55°C ~ +85°C
Zasilanie	5V
Złącze (9 pinów)	J30JZ/XN9TJCAL01
Zużycie energii	≤ 4,5 W
MTBF (za MIL-HDBK-217-F)	> 100 000 godzin
Waga	≤ 350 g
Wymiary	42 mm42 mm14 mm 60 mm60 mm28 mm
