Szczegóły Produktu:
|
| Stabilność stronniczości (1σ): | 00,004°/h do 0,002°/h | Powtarzalność zerowego obciążenia (1σ): | 0,002 °/h ~ 0,001 °/h |
|---|---|---|---|
| ARW （Angular Random Walk: | 0,0007 °/√hr ~ 0,0004 °/√hr | Błąd współczynnika skali (1σ): | ≤2ppm |
| Zakres dynamiczny: | ≥ ± 400 °/s | Pasmo: | ＞ 200 Hz |
| Waga: | 2 kg | Wymiary: | 151 mm × 126 mm × 57 mm |
| Podkreślić: | Wysokiej precyzji pierścienie laserowe gyroskop,Pierścień laserowy gyroskop |
||

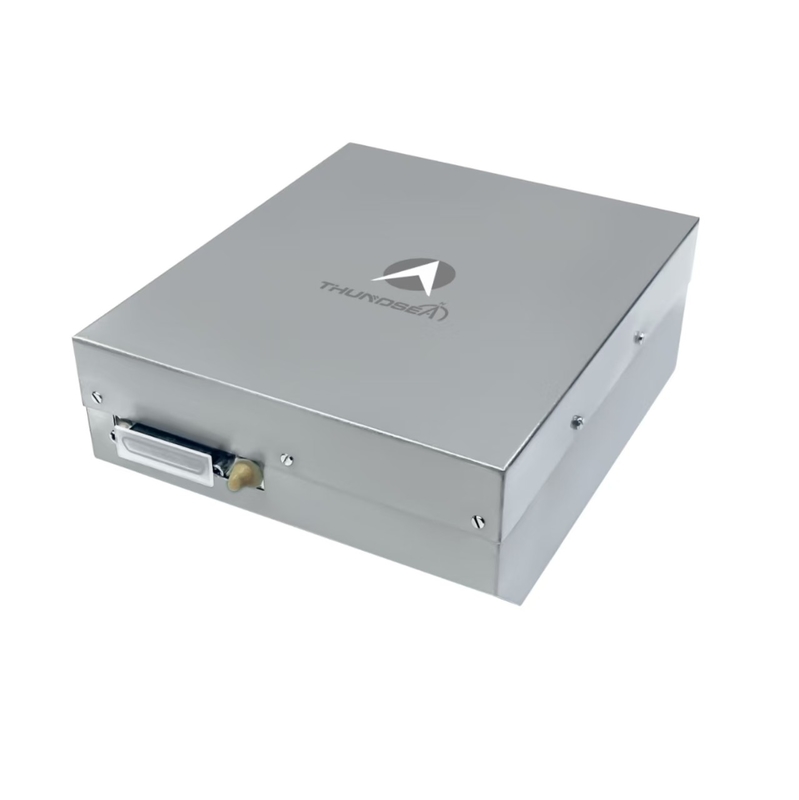

Wysokiej precyzji TDLG90S Ring Laser Gyroscope
1 Wprowadzenie
Gyroskop laserowy pierścieniowy (RLG) działa na zasadzie efektu Sagnaca.wykorzystując różnicę fazy interferencji między wiązkami lasera w kierunku wskazówek zegara i w kierunku przeciwnym do wskazówek zegara w zamkniętej jamie rezonansowej w celu precyzyjnego pomiaru wzrostów kątowych nośnika Ten rodzaj żyroskopu wykazuje wysoki poziom integracji, wyjątkową niezawodność, silną adaptację do środowiska i stabilną wydajność operacyjną.Dzięki temu staje się podstawowym czujnikiem w wysokiej precyzji systemach nawigacji inercjalnej, szeroko stosowanych zarówno w krajowych, jak i międzynarodowych zastosowaniach..
2Zastosowanie
"Certyfikowany do integracji z systemami nawigacji bezwładnościowej (INS) i systemami odniesienia kursu nastawienia (AHRS) na platformach lotniczych (statki kosmiczne/samoloty/satelity),systemy morskie (statki powierzchniowe/podwodne), oraz naziemnych modułów nawigacyjnych (pojazdy samochodowe/wojskowe)".
3Charakterystyka
Ścieżka światła i obwód są włączone w jedną jednostkę, prostą strukturę i łatwą instalację;
Niewielki rozmiar, lekka waga, łatwa integracja i kontrolowane zużycie energii
Wysoka niezawodność, odporność na wstrząsy i wibracje oraz duża zdolność adaptacji do środowiska;
Duża dynamiczna szerokość pasma, cyfrowy sygnał wyjściowy.
4 Główne parametry
|
Wydajność |
Stabilność stronniczości (1σ) |
0.004°/h~0,002°/h |
|
Zerowa powtarzalność stronniczości (1σ) |
0.002°/h~0,001°/h |
|
|
Artykuł 3(Przypadkowe chodzenie kątowe |
0.0007°/√hr~0.0004°/√H.R. |
|
|
Błąd współczynnika skali (1σ) |
≤ 2 ppm |
|
|
Zakres dynamiczny |
≥ ± 400°/s |
|
|
Przepustowość |
> 200 Hz |
|
|
Interfejs elektryczny |
Włącz czas. |
< 5 s |
|
Format sygnału wyjściowego |
TTL |
|
|
Zbudowany w samo-test |
- Tak, proszę. |
|
|
Prędkość aktualizacji sygnału wyjściowego |
1 Hz |
|
|
Prędkość sygnału wyjściowego |
115200 |
|
|
Wstrząs drgań |
75 g, pół sinus, 6 ms |
|
|
Temperatura pracy |
- Czterdzieści.°C ~ + 70°C |
|
|
Temperatura przechowywania |
- Pięćdziesiąt pięć.°C ~ + 85°C |
|
|
Specyfikacje fizyczne |
Zasilanie |
±15V, ±5V |
|
Złącze (25 pinów) |
J30JM-37ZKP36 |
|
|
Zużycie energii |
≤ 3W |
|
|
MTBF (za MIL-HDBK-217-F) |
>10000 godzin |
|
|
Waga |
2 kg |
|
|
Wymiary |
151 mm × 126 mm × 57 mm |
