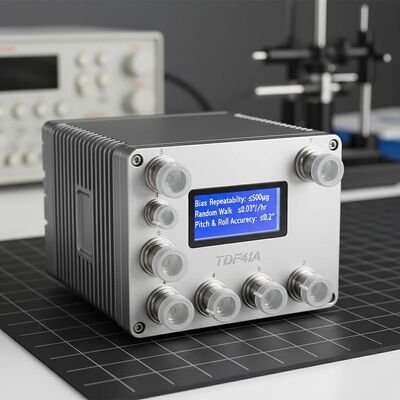

Jakość Nawigacja lotnicza TDF41A Powietrzny optyczny system nawigacji inercjalnej gyro z powtarzalnością stronniczości ≤500μg, bieganiem losowym ≤0,03°/√h i dokładnością pitch & roll ≤0,2° fabryka

Nawigacja lotnicza TDF41A Powietrzny optyczny system nawigacji inercjalnej gyro z powtarzalnością stronniczości ≤500μg, bieganiem losowym ≤0,03°/√h i dokładnością pitch & roll ≤0,2°

Name: Nawigacja lotnicza TDF41A Powietrzny optyczny system nawigacji inercjalnej gyro z powtarzalnością stronniczości ≤500μg, bieganiem losowym ≤0,03°/√h i dokładnością pitch & roll ≤0,2°
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF41A

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełka

TDF41A .pdf

PDF

Podsumowanie produktu

Pokładowy optyczny żyroskopowy system nawigacji inercyjnej TDF41A zapewnia dokładność pozycji ≤1 nm/10 min, precyzję pochylenia/przechylenia ≤0,2° i obsługuje fuzję wielu czujników. Dzięki ponad 20 000 godzin MTBF, zakresowi operacyjnemu -40 ℃ ~ 60 ℃ i kompaktowej konstrukcji ważącej 500 g, idealnie nadaje się do UAV ze stałymi/obrotowymi skrzydłami.

Atrybuty niestandardowe produktu

Podkreślić

TDF41A

,

Powietrzna nawigacja optyczna z inercją girogramową

,

Nawigacja lotnicza

Miesięczne odchylenie powtarzalność:

≤500μg

Dokładność współczynnika skali miesięcy:

≤500 ppm

Powtarzalność stronniczości:

≤0,1°/godz

Dokładność współczynnika skali:

≤300 ppm

Przypadkowy spacer:

≤0,03°/√ godz

Dokładność boiska i rolki:

≤0,2°

Dokładność nagłówka:

≤1 ° s (l)

Opis produktu

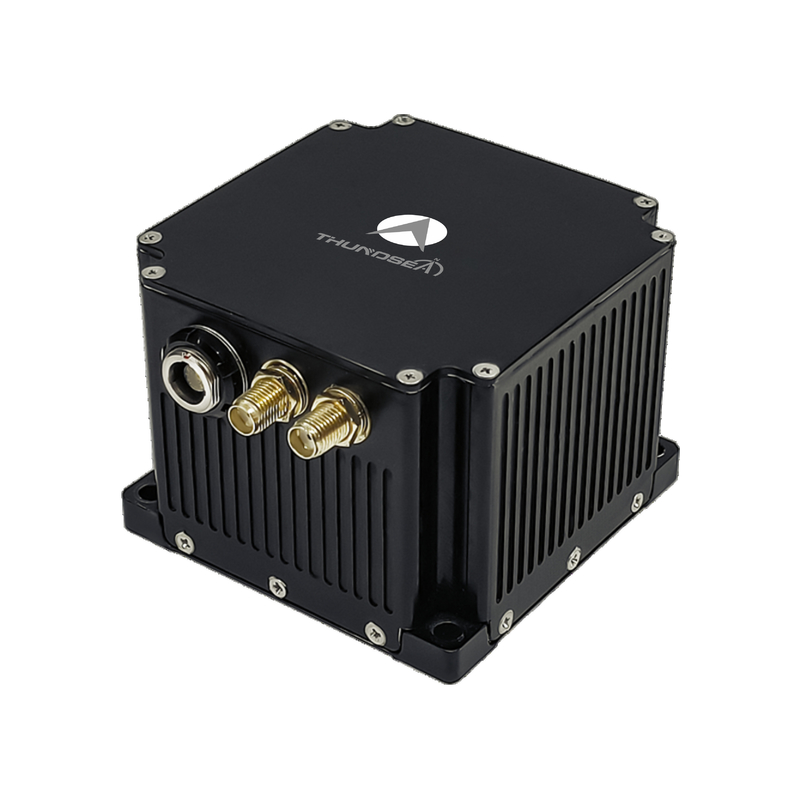

Nawigacja lotnicza TDF41A Nawigacja optyczna w powietrzu

Przegląd produktu

Powietrzny optyczny system nawigacji inercjalnej TDF41A wykorzystuje optyczne żyrometry i akcelerometry kwarcowe jako podstawowe czujniki, wykorzystując architekturę nawigacji inercjalnej strapdown lub dithered.Z zaawansowanym programem nawigacyjnym, dostarcza dane nawigacyjne w czasie rzeczywistym i obsługuje integrację z systemami nawigacji satelitarnej, kosmicznej, wysokościomierzowej, radiowej i wizualnej w oparciu o wymagania użytkownika.

Obszary zastosowań

Odpowiedni do dronu o skrzydłach stałych, drona o skrzydłach obrotowych i specjalistycznych pojazdów powietrznych.

Charakterystyka działania

Wyposażone w układ na naziemnych platformach wibrujących i w układzie podczas lotu
Wspiera przełączanie pomiędzy samowyrabianiem, porównywaniem ruchomych podstaw i porównywaniem przeniesienia
Zdolność fuzji wielosensorów z danymi satelitarnymi, niebiańskimi, wysokościomierzowymi, radiowymi i wizualnymi
Zintegrowane funkcje wykrywania usterek i alarmu systemu

Specyfikacje techniczne

Rodzaj parametru	Specyfikacja
Akcelerometr Miesiące Powtórność stronniczości	≤ 500 μg
Akcelerometr Miesiące Dokładność czynnika skali	≤ 500 ppm
Powtarzalność objawów gyrobiasu	≤ 0,1°/h
Dokładność współczynnika skali giroskopicznej	≤ 300 ppm
Gyroskopiczny chodnik	≤ 0,03°/√h
Dokładność pozycji (czysta inercja)	≤ 1 nm/10 min
Dokładność pozycji (INS + satelitarny)	Lepsza niż dokładność satelitarna.
Dokładność prędkości (INS + satelitarny)	≤ 0,2 m/s
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 40 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤5min
Wpływ/wyjście	2 porty seryjne RS422
Dokładność kierunku AHRS (satelita)	≤1°s (L)
Dokładność AHRS Pitch & Roll (Satelita)	≤0,2°
Zużycie energii	< 10 W
Wymiary	707053 mm
Waga	< 500 g
Temperatura pracy	-40°C do +60°C
Odporność na wstrząsy	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Metoda chłodzenia	Przewodzenie do płyty mocującej
Odporność na wibracje	20-2000 Hz, 6,06 g
MTBF	>20000 godzin
