Jakość TDL45C Powietrzny System Nawigacji Optycznej Gyro Inercjalnej z powtarzalnością stronniczości ≤20μg, >15000 godzin MTBF i ≤15min czasu ustawienia fabryka

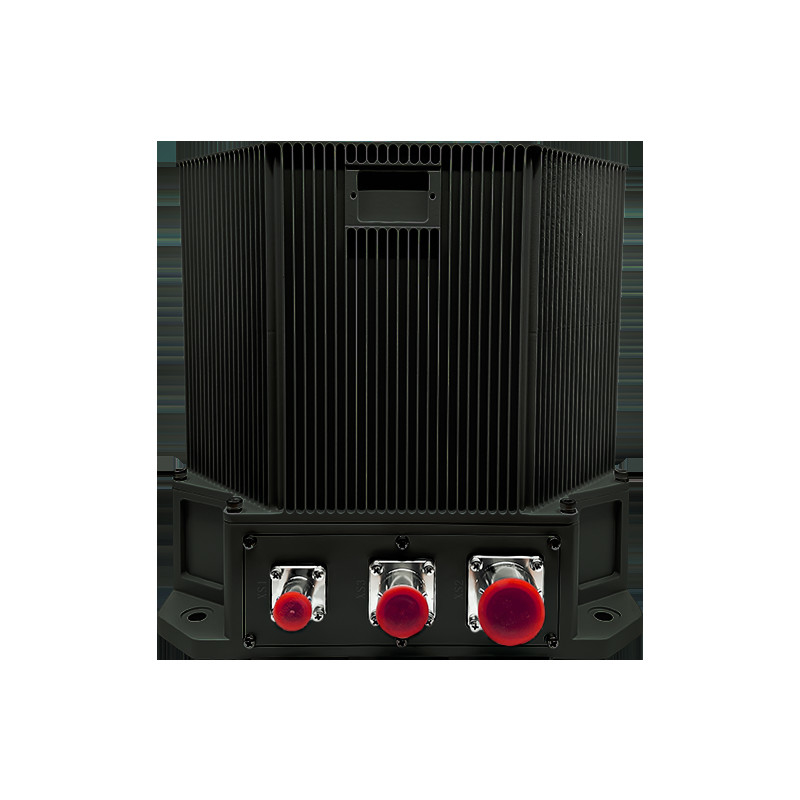

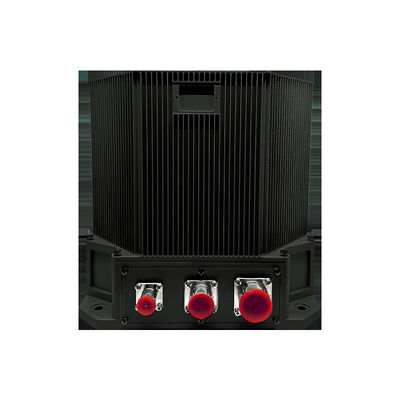

TDL45C Powietrzny System Nawigacji Optycznej Gyro Inercjalnej z powtarzalnością stronniczości ≤20μg, >15000 godzin MTBF i ≤15min czasu ustawienia

Name: TDL45C Powietrzny System Nawigacji Optycznej Gyro Inercjalnej z powtarzalnością stronniczości ≤20μg, >15000 godzin MTBF i ≤15min czasu ustawienia
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL45C

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Możliwość zaopatrzenia: 10 zestawów miesięcznie

Czas dostawy: 5-8 dni roboczych

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełka

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Podsumowanie produktu

Pokładowy żyroskop optyczny TDL45C INS zapewnia dokładność pozycji ≤1 nm/12 h przy MTBF > 15 000 godzin. Oferuje połączenie wielu czujników, adaptacyjne tryby wyrównania i solidną wydajność w ekstremalnych warunkach (-40 ℃ ~ 60 ℃, wstrząs 15 g).

Atrybuty niestandardowe produktu

Podkreślić

Powietrzna nawigacja optyczna z inercją girogramową

,

system nawigacji bezwładnościowej wysoka dokładność

Miesięczne odchylenie powtarzalność:

≤20μg

Dokładność współczynnika skali miesięcy:

≤20 ppm

Powtarzalność stronniczości:

≤0,008 °/h

Dokładność współczynnika skali:

≤20 ppm

Przypadkowy spacer:

≤0,003°/√ godz

Wibracja:

20 ~ 2000 Hz, 6,06 g

MTBF:

> 15000 godzin

Opis produktu

Nawigacja lotnicza TDL45C Nawigacja optyczna w powietrzu

Powietrzny optyczny system nawigacji inercyjnej (INS) TDL45C wykorzystuje jako główne czujniki żyrometry optyczne i akcelerometry kwarcowe,wykorzystując architekturę nawigacji strapdown lub dithered (modulowaną)Zaawansowane oprogramowanie nawigacyjne przetwarza dane z dużą prędkością w celu dostarczenia informacji nawigacyjnych w czasie rzeczywistym.i wejścia nawigacji wizualnej w oparciu o wymagania użytkownika, obsługujący wiele trybów działania, w tym czysto inercyjne i wielosensorowe, zapewniające kompleksowe parametry nawigacji platformy.

Obszary zastosowań

Odpowiedni do dronu o skrzydłach stałych, drona o skrzydłach obrotowych i specjalistycznych pojazdów powietrznych.

Charakterystyka działania

Umożliwia możliwości ustawienia zarówno dla stacjonarnych platform naziemnych z zakłóceniami drgań, jak i dla systemów nawigacji w locie
Funkcje przełączania trybu dostosowania adaptacyjnego (samoustawienie, ustawienie ruchomego podłoża, ustawienie przenoszenia) w celu spełnienia wymagań określonych w misji
Integruje dane nawigacyjne z wielu źródeł za pomocą zaawansowanej technologii fuzji czujników, w tym dane satelitarne, niebieskie, barometryczne, radiowe i wizualne odometryczne
Zawiera wbudowany system monitorowania stanu zdrowia z diagnostyką awarii w czasie rzeczywistym i mechanizmami ostrzegania

Specyfikacje techniczne

Rodzaj	TDL45C
Akcelerometr
Miesięcy Powtórność stronniczości	≤ 20 μg
Dokładność czynnika skali miesiąca	≤ 20 ppm
Gyro
Powtarzalność stronniczości	≤ 0,008°/h
Dokładność czynnika skali	≤ 20 ppm
Wyborne spacery	≤ 0,003°/√h
Cechy
Dokładność pozycji (czysta inercja)	≤ 1 nm/12h
Dokładność pozycji (kombinacja satelitarna nawigacji bezruchowej)	Lepsza niż dokładność satelitarna.
Dokładność prędkości (czysta inercja)	≤1,0 m/s
Dokładność prędkości (kombinacja satelitarna nawigacji bezruchowej)	≤ 0,2 m/s
Wskaźnik kątowy	≥ ± 400°/s
Przyspieszenie kątowe	100000°/s2
Przyspieszenie	> 25 g
Uważaj na siebie	Każda orientacja
Czas wyrównania	≤15min
Wpływ/wyjście	3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Czas wyrównania	< 15 min
Wydajność zastosowań AHRS
Dokładność kursu (czysta inercja)	≤ 0,1°s (L)
Dokładność kursu (kombinacja nawigacji satelitarnej)	≤ 0,05°sec ((L)
Dokładność przeciągania i obrotowa (czysta inercja)	≤ 0,05°
Dokładność przesuwania (nawigacja satelitarna)	≤ 0,02°
Zużycie energii	< 40 W
Wymiary	232186160
Waga	< 8,2 kg
Temperatura	-40°C~60°C
Szok.	15 g, półsinusowa fala 11 ms
Napięcie wejściowe	DC24V ((± 25%)
Chłodzenie	Przewodzenie do płyty mocującej
Wibracje	20~2000 Hz, 6,06 g
MTBF	>15000 godzin
