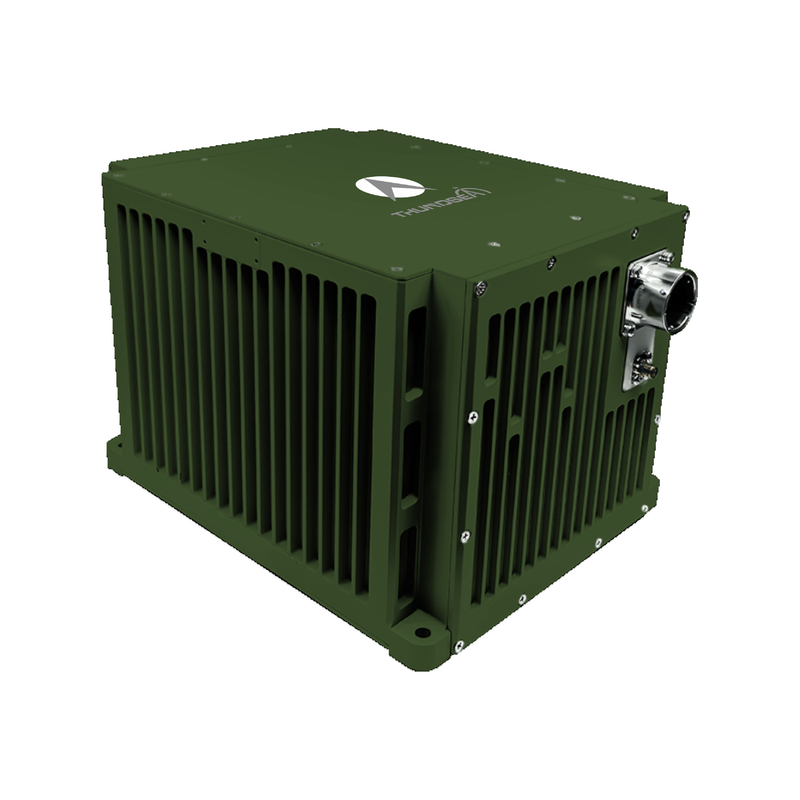

Nawigacja wojskowa TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane na pojazdach

Nawigacja wojskowa TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane na pojazdach
Nawigacja wojskowa TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane na pojazdach

Duży Obraz :  Nawigacja wojskowa TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane na pojazdach

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Model Number: TDL85A
Dokument: TDL85A.pdf
Zapłata:
Minimum Order Quantity: one set
Packaging Details: Carton box
Delivery Time: 5-8 work days
Supply Ability: 10 sets per month
Kontakt

Nawigacja wojskowa TDL85A Optyczne urządzenia orientacji pozycjonowania giroskopicznego zamontowane na pojazdach

Opis
Bias Repeatability: ≤0.003°/h Random walk: ≤0.0008°/√hr
Scale Factor Accuracy: ≤2ppm Angular Rate: ≥±400°/sec
Dimensions: 232×186×160 Weight: ＜8kg
Podkreślić:

Nawigacja optyczna gyro zamontowana w pojeździe

,

System inersyjnej nawigacji sił lądowych

,

Optyczny system nawigacji inercyjnej gyro

Nawigacja lądowa TDL85A Optyczne urządzenia do pozycjonowania i orientacji z napędem giroskopicznym


1 Wprowadzenie

Ten optyczny system pozycjonowania i orientacji żyroskopów, zamontowany w pojeździe, wykorzystuje laserowe lub światłowodowe żyroskopy w połączeniu z akcelerometrami kwarcowymi jako podstawowe czujniki.Wykorzystanie architektury systemu nawigacji inercyjnej (SINS) z zaawansowanym oprogramowaniem nawigacyjnym, dostarcza dane nawigacyjne w czasie rzeczywistym poprzez wiele trybów operacyjnych, w tym Zero-Velocity Update (ZUPT) do kalibracji stacjonarnej, nawigacji inercyjnej / GNSS zintegrowanej (np.GPS/BeiDou)System zapewnia kompletne parametry nawigacji pojazdu (pozycja, prędkość, postawa) w celu spełnienia różnych wymagań różnych platform pojazdów.


2Obszar zastosowania

Odpowiednie do pojazdów geodezyjnych, czołgów, samobieżnej artylerii, pojazdów walki piechoty, pojazdów bezzałogowych, pociągów dużych prędkości, pojazdów maszyn rolniczych itp.


3Charakterystyka działania

Wyposażone w układ i inicjalizację w stanie statycznym lub dynamicznym (w ruchu).

Funkcje autonomicznej nawigacji, aktualizacji zerowej prędkości (ZUPT) oraz zintegrowanej nawigacji z systemami liczącymi kilometry i/lub satelitarnymi.

Nadaje się do stosowania w regionach o wysokich szerokościach geograficznych (± 65°), bardzo zimnych i wysokich wysokościach.

Wysoka niezawodność.


4 Główne parametry


Rodzaj TDL85A
Akcelerometr Miesięcy Powtórność stronniczości ≤ 10 μg
Dokładność czynnika skali miesiąca ≤ 10 ppm
Gyro Powtarzalność stronniczości ≤ 0,003°/h
Dokładność czynnika skali ≤ 2 ppm
Wyborne spacery ≤ 0,008°/√h
Cechy Wskaźnik kątowy ≥ ± 400°/s
Przyspieszenie kątowe 100000°/s2
Przyspieszenie > 25 g
Uważaj na siebie Każda orientacja
Czas wyrównania ≤8min
Wpływ/wyjście 3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Dokładność pozycji Dokładność znalezienia/orientacji północy ≤ 7 m
Połączenie nawigacji inercyjnej/odometru ≤ 0,1%D
Dokładność znalezienia/orientacji północy ≤ 0,5 mil
Dokładność utrzymania łożyska/2h ≤ 0,5 mil
Dokładność położenia nawigacji połączonej ≤ 0,3ml
Wydajność zastosowań AHRS Dokładność kierunku ≤ 0,3ml
Dokładność wyciągania i wyciągania ≤ 0, 2 ml
Charakterystyka Zużycie energii < 30 W
Wymiary 232×186×160
Waga < 8 kg
Temperatura  -40°C~60°C
Szok. 15 g, półsinusowa fala 11 ms
Napięcie wejściowe DC24V ((± 25%)
Chłodzenie Przewodzenie do płyty mocującej
Wibracje 20~2000 Hz,60,06 g
MTBF >20000 godzin
