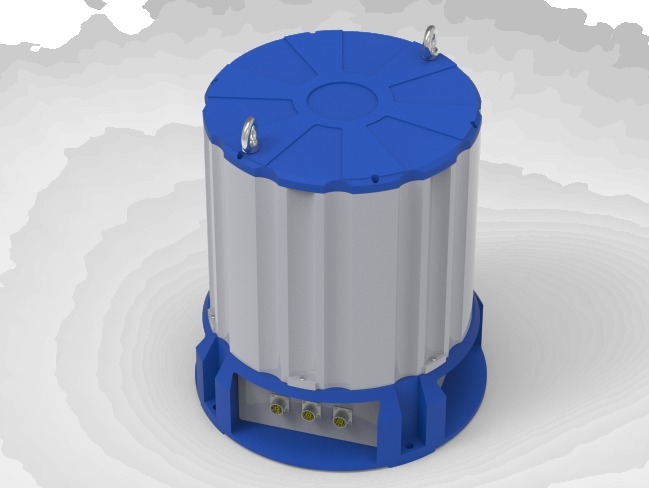

Model DINS-200 Precyzyjny Jednoosiowy Żyroskop Laserowy Inercyjny System Nawigacji

Model DINS-200 Precyzyjny Jednoosiowy Żyroskop Laserowy Obrotowy Inercyjny System Nawigacji

Wprowadzenie

Jednoosiowy żyroskop laserowy obrotowy DINS-200 to wysokowydajne urządzenie do nawigacji i pomiarów inercyjnych. DINS-200 wykorzystuje precyzyjny żyroskop laserowy i kwarcowy akcelerometr elastyczny, a wydajność systemu jest znacznie poprawiona dzięki precyzyjnej kalibracji błędów, technologii kompensacji temperatury oraz jednoosiowej obrotowej technologii samokalibracji i samokompensacji błędów. W systemie zastosowano konstrukcję ekranowania elektromagnetycznego, konstrukcję równowagi termicznej, konstrukcję trybu wibracji, konstrukcję uszczelniającą i rygorystyczną technologię produkcji, aby zapewnić doskonałą adaptację do środowiska.

Cechy

* Wysokoprecyzyjny dwuczęstotliwościowy żyroskop laserowy z mechanicznym ditherem.

* On-line samokalibracja i samokompensacja błędów obrotu jednoosiowego.

* Samonastawianie antyzakłóceniowe.

* Interfejs wejściowy jest bogaty, obsługuje dostęp do informacji referencyjnych systemów nawigacji satelitarnej/licznika kilometrów/logu Dopplera/logu elektromagnetycznego/wysokościomierza/ultrakrótkobazowego podwodnego akustycznego systemu pozycjonowania.

* Istnieją różne tryby pracy, a tryb czystej inercji/tłumienia/nawigacji zintegrowanej można wybrać automatycznie lub ręcznie zgodnie z zewnętrznymi informacjami referencyjnymi.

* Doskonała adaptacja do środowiska.

* Standard wojskowy.

Zastosowanie

Precyzyjna nawigacja statków

Nawigacja i pozycjonowanie podwodnego bezzałogowego pojazdu podwodnego

Pozycjonowanie i orientacja pojazdu geodezyjnego artylerii

Pozycjonowanie i orientacja wyrzutni rakiet

Precyzyjny pomiar orientacji

Charakterystyka elektryczna

Zasilanie: 28VDC (18～36VDC),<100W

Komunikacja: konfigurowalne porty szeregowe (921600), port Ethernet, 2 interfejsy magistrali CAN, interfejs Ethernet, 1 interfejs PPS, interfejs impulsowy licznika kilometrów, maksymalna częstotliwość wyjściowa 1000Hz.

Środowisko pracy

Temperatura pracy/przechowywania: -40℃~+60℃／-55℃~+80℃

Wibracje: 1g Sine@S~50Hz Normalna praca/brak uszkodzeń pod wpływem wstrząsów: 30g@6ms/50g@11 ms

Charakterystyka fizyczna

Rozmiar: φ480mmx520mm (średnica×wysokość)

Waga: ≤62kg (bez podstawy buforowej)

Zakres pomiarowy

Kątowar prędkość: ±400deg/s

Przyspieszenie: ±15g
