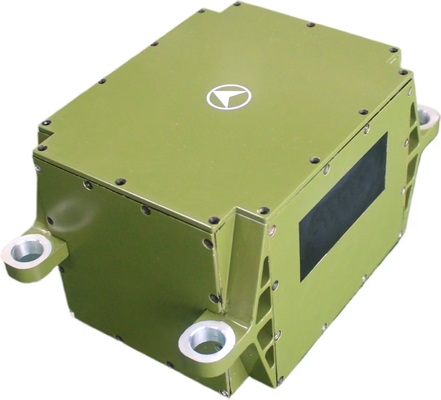

Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje

Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje
Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje

Duży Obraz :  Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Numer modelu: TDL45imu
Dokument: TDL45IMU0 Laser Inertial Un...it.pdf
Zapłata:
Minimalne zamówienie: jeden zestaw
Szczegóły pakowania: Pudełko kartonowe
Zasady płatności: L/C, T/T.
Kontakt

Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje

Opis
Zero stabilności stronniczości (100s): 0,01 °/h Zerowa powtarzalność odchylenia: 0,005 °/h
Współczynnik pełnej skali temperatury: ≤5 ppm Współczynnik błądzenia losowego: 0,002 °/h
Zakres wejściowy: 400 °/s
Podkreślić:

Mały

,

precyzyjny inercyjny moduł TDL45IMU

,

Laserowy moduł inercyjny odporny na duże wstrząsy

Mały, precyzyjny laserowy moduł inercyjny TDL45IMU, duży wpływ, duże wibracje


* Przegląd

Ten typ laserowego modułu inercyjnego ma zalety małych rozmiarów, niskiej wagi, niskiego zużycia energii i wysokiej dokładności. Zawiera osiem punktów redukcji wibracji i może spełniać wymagania scenariuszy zastosowań z dużym wpływem i dużymi wibracjami. Może być używany do projektowania czystych systemów inercyjnych i spełniać potrzeby nowych platform bezzałogowych, broni podwodnej/torpedowej, a także lądowych, powietrznych i rakietowych platform uzbrojenia dla małych, precyzyjnych urządzeń inercyjnych. Posiada funkcję dynamicznego pomiaru informacji o ruchu kątowym i liniowym nośnika.



* Wydajność

Projekt Zawartość Indeks Uwagi
Wskaźniki wydajności żyroskopu
Wskaźnik przesunięcia zerowego Stabilność przesunięcia zerowego (100s) 0.01°/h
Powtarzalność przesunięcia zerowego 0.005°/h
Współczynnik skali Współczynnik skali w pełnym zakresie temperatur ≤5ppm
Inne wskaźniki Współczynnik błądzenia losowego 0.002°/h
Zakres wejściowy 400°/s
Wskaźniki wydajności akcelerometru
Wskaźnik odchylenia Miesięczny błąd kompleksowy odchylenia 20μg
Wskaźnik przesunięcia zerowego Czułość temperaturowa przesunięcia zerowego 20μg/℃
Współczynnik skali Miesięczny błąd kompleksowy współczynnika skali 20ppm
Czułość temperaturowa współczynnika skali 20ppm/℃
Wskaźnik zakresu Zakres wejściowy ±20g
Charakterystyka całej maszyny
Wskaźniki wydajności środowiskowej Temperatura pracy -40℃～60℃
Temperatura przechowywania -45℃～70℃
Wymagania ogólne Zasilanie 18～36V(DC)
Stabilne zużycie energii ≤20W Zużycie energii podczas uruchamiania ≤ 25W




* Interfejsy elektryczne

Pin Połączenie Nazwa sygnału Charakterystyka sygnału
1,12 Zewnętrzne zasilanie PCS zasilanie dodatnie 24V
2,13
PCS masa zasilania Masa zasilania
3 Wyjście sygnału 200Hz IMU_TX1+ Wyjście danych IMU dodatnie
14
IMU_TX1- Wyjście danych IMU ujemne
6 Sygnał synchronizacji IMU_SYN+ Sygnał synchronizacji IMU dodatni
17
IMU_SYN- Sygnał synchronizacji IMU ujemny




* Wygląd i wymiary strukturalne


Mały, precyzyjny inercyjny moduł laserowy TDL45IMU, odporny na duże wstrząsy i wibracje 0
