Jakość Wysokiej dokładności TDF37IMU0 Włóknooptyczna jednostka inercyjna z dynamicznymi funkcjami pomiarowymi i stabilnością zerowej stronniczości 0,2°/h fabryka

Wysokiej dokładności TDF37IMU0 Włóknooptyczna jednostka inercyjna z dynamicznymi funkcjami pomiarowymi i stabilnością zerowej stronniczości 0,2°/h

Name: Wysokiej dokładności TDF37IMU0 Włóknooptyczna jednostka inercyjna z dynamicznymi funkcjami pomiarowymi i stabilnością zerowej stronniczości 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37imu0
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF37imu0

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: L/C, T/T.

Standardowe opakowanie: Pudełko kartonowe

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Podsumowanie produktu

Wysokiej dokładności TDF37IMU0 Włóknooptyczna Jednostka inercyjna Jednostki inercyjne z włókna optycznego oferują znaczące zalety, w tym kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką dokładność.Te jednostki są zaprojektowane dla czysto zaprojektowanych systemów., spełniające ...

Atrybuty niestandardowe produktu

Podkreślić

Jednostka pomiarowa inercji światłowodowej

,

pomiar dynamiczny IMU o wysokiej dokładności

,

funkcje jednostki inercyjnej TDF37IMU0

Zero stabilność stronniczości (10s):

0,2 °/h

Zmienna temperatura zerowa stabilność stronniczości (100s):

0,5 °/h

Nieliniowość współczynnika skali 0,5 °/h:

≤20 ppm

Współczynnik błądzenia losowego:

0,02°/√ godz

Zakres wejściowy:

400 °/s

Opis produktu

Wysokiej dokładności TDF37IMU0 Włóknooptyczna Jednostka inercyjna

Jednostki inercyjne z włókna optycznego oferują znaczące zalety, w tym kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką dokładność.Te jednostki są zaprojektowane dla czysto zaprojektowanych systemów., spełniające wymagające wymagania nowoczesnych platform bezzałogowych, broni podwodnej/torpedowej oraz różnych platform lądowych, powietrznych i rakietowych, które wymagają małego współczynnika kształtu,urządzenia do pomiaru bezwładności o wysokiej precyzji z możliwością dynamicznego pomiaru informacji o kątowym i liniowym ruchu nośnika.

Specyfikacje działania

Wydajność gyroskopu

Projekt	Zawartość	Wskaźnik
Wskaźnik bezstronności	Stabilność zerowa (10s)	00,2°/h
	Stabilność zmiennej temperatury zerowa (100s)	00,5°/h
Wskaźnik skali	Nieliniowość współczynnika skali	≤ 20 ppm
Inne wskaźniki	Współczynnik losowego spaceru	00,02°/√h
	Zakres wejścia	400°/s

Wydajność akcelerometru

Projekt	Zawartość	Wskaźnik
Wskaźnik odchylenia	Zerowa powtarzalność stronniczości	00, 3 mg
Wskaźnik bezstronności	Zerowa wrażliwość na temperaturę przesunięcia	50 μg/°C
Wskaźnik skali	Powtarzalność współczynnika skali	300 ppm
	Wskaźnik wrażliwości na temperaturę	20 ppm/°C
Wskaźnik zasięgu	Zakres wejścia	± 20 g

Charakterystyka jednostki

Projekt	Zawartość	Wskaźnik	Uwaga
Wydajność środowiskowa	Temperatura pracy	-40°C/65°C
	Temperatura przechowywania	-40°C-60°C
Ogólne wymagania	Zasilanie	18 ′36V (DC)
	Stabilne zużycie energii	≤ 8W	Zużycie mocy na początek ≤ 15 W

Interfejsy elektryczne

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,2	Zewnętrzne zasilanie	Zasilanie PCS	24V
3,4		Zasilanie PCS	Ziemia mocy
5	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
6		IMU_TX1-	Wynik danych IMU ujemny
9	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
10		/IMU_SYN-	Sygnał synchronizacji IMU ujemny

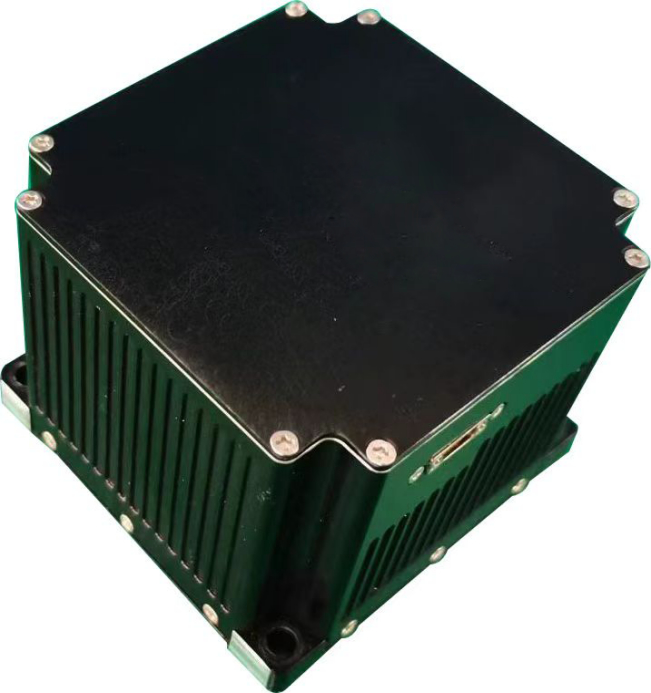

Wygląd i wymiary konstrukcji

Wysokiej dokładności TDF37IMU0 Włóknooptyczna jednostka inercyjna z dynamicznymi funkcjami pomiarowymi i stabilnością zerowej stronniczości 0,2°/h 0
