Jakość Mała jednostka inercyjna włókna optycznego TDFG99IMU o wysokiej dokładności i lekkiej masie do pomiarów dynamicznych fabryka

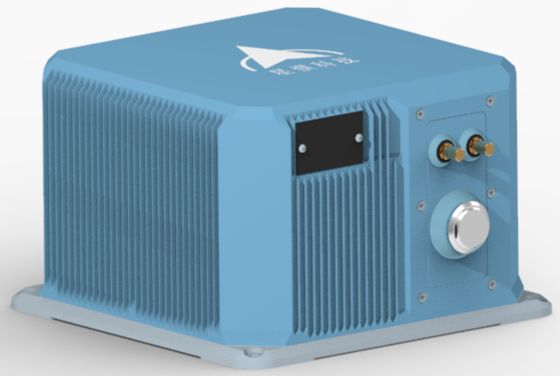

Mała jednostka inercyjna włókna optycznego TDFG99IMU o wysokiej dokładności i lekkiej masie do pomiarów dynamicznych

Name: Mała jednostka inercyjna włókna optycznego TDFG99IMU o wysokiej dokładności i lekkiej masie do pomiarów dynamicznych
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG99IMU

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: L/C, T/T.

Standardowe opakowanie: Pudełko kartonowe

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Podsumowanie produktu

Małe urządzenie inercyjne światłowodowe TDFG99IMU Ten kompaktowy, lekki, włóknooptyczny układ inercyjny zapewnia wysoką precyzję przy niskim zużyciu energii.zapewnia niezawodną wydajność w środowiskach o dużym wpływie i silnych wibracjachIdealnie nadaje się do zastosowań z zakładkami, spełnia ...

Atrybuty niestandardowe produktu

Podkreślić

małe urządzenie inercyjne światłowodowe

,

Wysokiej dokładności czujnik Imu

,

lekka jednostka pomiarowa bezwładności

Zero stabilności stronniczości (100s):

0,005 °/h

Zero stabilność stronniczości (10s):

0,01 °/h

Zmienna temperatura Zero stronniczość stabilność:

0,02 °/h

Współczynnik pełnej skali temperatury:

≤150ppm

Współczynnik błądzenia losowego:

0,001 °/h

Zakres wejściowy:

400 °/s

Opis produktu

Małe urządzenie inercyjne światłowodowe TDFG99IMU

Ten kompaktowy, lekki, włóknooptyczny układ inercyjny zapewnia wysoką precyzję przy niskim zużyciu energii.zapewnia niezawodną wydajność w środowiskach o dużym wpływie i silnych wibracjachIdealnie nadaje się do zastosowań z zakładkami, spełnia wymagające wymagania nowej generacji platform bezzałogowych, systemów podwodnych/torpedowych oraz lądowych, lotniczych,i platformy broni rakietowej, które wymagają zminimalizowanej, ale wysokiej precyzji technologii inercyjnej.

Kluczowe cechy

Kompaktna, lekka konstrukcja o niskim zużyciu energii
Technologia włókna optycznego o wysokiej precyzji
Ośmiopunktowe tłumienie drgań dla środowisk o dużym wpływie
Odpowiednie do zastosowań w zakresie oczyszczania
Dynamiczne pomiary ruchu kątowego i liniowego
Kompatybilne z platformami bezzałogowymi nowej generacji

Specyfikacje działania

Wydajność gyroskopu

Wskaźnik wydajności	Specyfikacja	Wartość
Stabilność zerowej stronniczości (100s)	Stabilność zerowa	00,005°/h
Stabilność zerowej stronniczości (10s)	Stabilność zerowa	00,01°/h
Zmienna temperatura zerowa stronniczość	Stabilność zerowa	00,02°/h
Wskaźnik skali	Wskaźnik całkowitej skali temperatury	≤ 150 ppm
Współczynnik losowego spaceru	Inne wskaźniki	00,001°/h
Zakres wejścia	Inne wskaźniki	400°/s

Wydajność akcelerometru

Wskaźnik wydajności	Specyfikacja	Wartość
Odchylenia miesięczny błąd kompleksowy	Wskaźnik odchylenia	20 μg
Zerowa wrażliwość na temperaturę	Wskaźnik bezstronności	20 μg/°C
Skalowy czynnik miesięczny kompletny błąd	Wskaźnik skali	20 ppm
Wskaźnik wrażliwości na temperaturę	Wskaźnik skali	20 ppm/°C
Zakres wejścia	Wskaźnik zasięgu	± 20 g

Charakterystyka jednostki

Kategoria	Specyfikacja	Wartość	Uwaga:
Wydajność środowiskowa	Temperatura działania	-40°C-60°C
Wydajność środowiskowa	Temperatura przechowywania	-45°C ∼70°C
Ogólne wymagania	Zasilanie	18 ′36V (DC)
Ogólne wymagania	Stabilne zużycie energii	≤ 15 W	Zużycie mocy na początku pracy ≤ 25 W

Interfejsy elektryczne

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
39,40	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
41,42	Zewnętrzne zasilanie	Powierzchnia zasilania PCS	Ziemia mocy
5	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
6	Wyjście sygnału 200 Hz	IMU_TX1-	Wynik danych IMU ujemny
9	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
10	Sygnał synchronizacyjny	/IMU_SYN-	Sygnał synchronizacji IMU ujemny

Wygląd i wymiary konstrukcji

Mała jednostka inercyjna włókna optycznego TDFG99IMU o wysokiej dokładności i lekkiej masie do pomiarów dynamicznych 0
