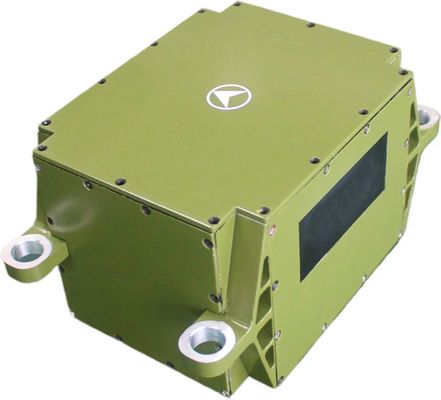

Mała wielkość Wysokiej precyzji TDL45IMU Laser Inertial Unit dla dużych środowisk uderzeniowych i drgań

Name: Mała wielkość Wysokiej precyzji TDL45IMU Laser Inertial Unit dla dużych środowisk uderzeniowych i drgań
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45imu
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL45imu

Miejsce pochodzenia: Chiny

Certyfikacja: CCS

Minimalna ilość zamówienia: jeden zestaw

Warunki płatności: L/C, T/T.

Standardowe opakowanie: Pudełko kartonowe

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Podsumowanie produktu

Niewielkie wielkości Wysokiej precyzji TDL45IMU Laser Inertial Unit Ta kompaktowa jednostka inercyjna laserowa oferuje wyjątkową wydajność przy małych rozmiarach, lekkiej wadze, niskim zużyciu energii i wysokiej dokładności.jest odporny na duże uderzenia., środowiska o wysokim poziomie wibracji i ...

Atrybuty niestandardowe produktu

Podkreślić

Mały

,

precyzyjny inercyjny moduł TDL45IMU

,

Laserowy moduł inercyjny odporny na duże wstrząsy

Zero stabilności stronniczości (100s):

0,01 °/h

Zerowa powtarzalność odchylenia:

0,005 °/h

Współczynnik pełnej skali temperatury:

≤5 ppm

Współczynnik błądzenia losowego:

0,002 °/h

Zakres wejściowy:

400 °/s

Opis produktu

Niewielkie wielkości Wysokiej precyzji TDL45IMU Laser Inertial Unit

Ta kompaktowa jednostka inercyjna laserowa oferuje wyjątkową wydajność przy małych rozmiarach, lekkiej wadze, niskim zużyciu energii i wysokiej dokładności.jest odporny na duże uderzenia., środowiska o wysokim poziomie wibracji i obsługuje czystą konstrukcję do podłączenia do różnych bezzałogowych platform i systemów uzbrojenia.

Przegląd produktu

Zaprojektowany do wymagających zastosowań, TDL45IMU zapewnia dynamiczne pomiary ruchu kątowego nośnika i informacji o ruchu liniowym.w powietrzu, oraz platformy rakietowe wymagające kompaktowej, precyzyjnej nawigacji inercyjnej.

Specyfikacje działania

Wydajność gyroskopu

Parametry	Specyfikacja	Wartość
Stabilność zerowej stronniczości (100s)	Wskaźnik bezstronności	00,01°/h
Zerowa powtarzalność stronniczości		00,005°/h
Wskaźnik całkowitej skali temperatury	Wskaźnik skali	≤ 5 ppm
Współczynnik losowego spaceru	Inne wskaźniki	00,002°/h
Zakres wejścia		400°/s

Wydajność akcelerometru

Parametry	Specyfikacja	Wartość
Odchylenia miesięczny błąd kompleksowy	Wskaźnik odchylenia	20 μg
Zerowa wrażliwość na temperaturę	Wskaźnik bezstronności	20 μg/°C
Skalowy czynnik miesięczny kompletny błąd	Wskaźnik skali	20 ppm
Wskaźnik wrażliwości na temperaturę		20 ppm/°C
Zakres wejścia	Wskaźnik zasięgu	± 20 g

Środowiskowe i ogólne specyfikacje

Parametry	Specyfikacja	Wartość	Uwaga:
Temperatura działania	Wydajność środowiskowa	-40°C-60°C
Temperatura przechowywania		-45°C ∼70°C
Zasilanie	Ogólne wymagania	18 ′36V (DC)
Stabilne zużycie energii		≤ 20 W	Zużycie mocy na początku pracy ≤ 25 W

Interfejsy elektryczne

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,12	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
2,13		Powierzchnia zasilania PCS	Ziemia mocy
3	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
14		IMU_TX1-	Wynik danych IMU ujemny
6	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
17		/IMU_SYN-	Sygnał synchronizacji IMU ujemny

Wygląd i wymiary konstrukcji

Mała wielkość Wysokiej precyzji TDL45IMU Laser Inertial Unit dla dużych środowisk uderzeniowych i drgań 0
