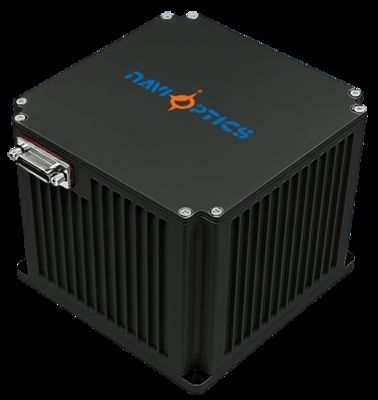

TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje pomiarowe dynamiczne dla urządzeń o małej wielkości i wysokiej precyzji jednostek inercyjnych zaprojektowanych do platform bezzałogowych, broni wodnej/torpedowej oraz platform broni lądowej/powietrznej. Przegląd Jednostki inercyjne z włókna ...
| Parametry | Specyfikacja | Wartość | Uwaga: |
|---|---|---|---|
| Stabilność zerowej stronniczości (100s) | Wskaźnik zerowego uprzedzenia | 00,05°/h | |
| Stabilność zerowej stronniczości (10s) | Wskaźnik zerowego uprzedzenia | 0.1°/h | |
| Zmienna temperatura zerowa stronniczość | Stabilność zerowa | 0.1°/h | |
| Wskaźnik skali | Współczynnik całkowitej skali temperatury | ≤ 200 ppm | |
| Współczynnik losowego spaceru | Inne wskaźniki | 00,008°/√h | |
| Zakres wejścia | Zakres wejścia | 400°/s |
| Parametry | Specyfikacja | Wartość | Uwaga: |
|---|---|---|---|
| Odchylenia błąd miesięczny | Odchylenie miesięczny błąd kompleksowy | 50 μg | |
| Zerowa wrażliwość na temperaturę | Zerowa wrażliwość na temperaturę przesunięcia | 50 μg/°C | |
| Błąd miesięczny współczynnika skali | Wskaźnik błędu miesięcznego | 50 ppm | |
| Wskaźnik wrażliwości na temperaturę | Wskaźnik wrażliwości na temperaturę | 50 ppm/°C | |
| Zakres wejścia | Wskaźnik zasięgu | ± 20 g |
| Parametry | Specyfikacja | Wartość | Uwaga: |
|---|---|---|---|
| Temperatura pracy | Wydajność środowiskowa | -40°C-60°C | |
| Temperatura przechowywania | Wydajność środowiskowa | -45°C ∼70°C | |
| Zasilanie | Wymogi ogólne | 18 ′36V (DC) | |
| Zużycie energii | Stabilne zużycie energii | ≤ 12 W | Zużycie mocy na początku pracy ≤ 25 W |
| Szpilka | Łączność | Nazwa sygnału | Charakterystyka sygnału |
|---|---|---|---|
| 1,14 | Zewnętrzne zasilanie | Pozytywne zasilanie PCS | 24V |
| 2,15 | Powierzchnia zasilania PCS | Ziemia mocy | |
| 10 | Wyjście sygnału 200 Hz | IMU_TX1+ | Pozytywny wynik danych wyjściowych IMU |
| 9 | Wyjście sygnału 200 Hz | IMU_TX1- | Wynik danych IMU ujemny |
| 7 | Sygnał synchronizacyjny | IMU_SYN+ | Pozytywny sygnał synchronizacji IMU |
| 6 | Sygnał synchronizacyjny | /IMU_SYN- | Sygnał synchronizacji IMU ujemny |
| Liczba bajtów | Znaczenie | Rodzaj danych | Długość | Opis |
|---|---|---|---|---|
| 1-4 | Nagłówek pakietu | Niepodpisany int | 4 bajty | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | Liczba pakietów | Niepodpisany int | 4 bajty | Wartość wewnętrznego liczenia IMU |
| 9-12 | X dane z żyroskopu | Jednorazowa precyzja pływającej kropki | 4 bajty | Zwiększenie kąta (w stopniach) |
| 13-16 | Dane z żyroskopu Y | Jednorazowa precyzja pływającej kropki | 4 bajty | Zwiększenie kąta (w stopniach) |
| 17-20 | Dane z żyroskopu Z | Jednorazowa precyzja pływającej kropki | 4 bajty | Zwiększenie kąta (w stopniach) |
| 21-24 | X dane z akcelerometru | Jednorazowa precyzja pływającej kropki | 4 bajty | Wzrost prędkości (M/S) |
| 25-28 | Y dane z akcelerometru | Jednorazowa precyzja pływającej kropki | 4 bajty | Wzrost prędkości (M/S) |
| 29-32 | Z dane z akcelerometru | Jednorazowa precyzja pływającej kropki | 4 bajty | Wzrost prędkości (M/S) |
| 33-34 | X temperatura akcelerometru | Niepodpisany int | 2 bajty | Pomiar temperatury |
| 35 | Liczenie impulsów IO1 | Niepodpisany int | 1 bajt | - |
| 36 | Liczenie impulsów IO2 | Niepodpisany int | 1 bajt | - |
| 37 | Pozycja znaku | Niepodpisany int | 1 bajt | - |
| 38 | Suma kontrolna | Niepodpisany int | 1 bajt | Suma 1-37 bajtów |
