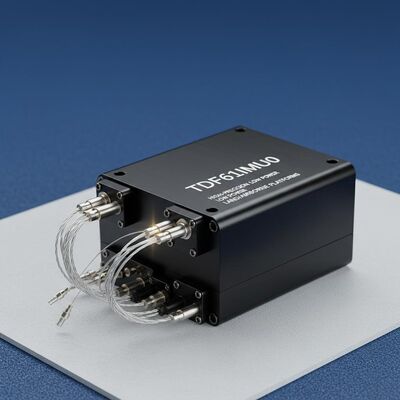

Małe i precyzyjne urządzenie inercyjne TDF61IMU0

Zaprojektowany do użytku na lądzie i w powietrzu, o kompaktowych wymiarach i wyjątkowej dokładności.

Przegląd produktu

Jednostki inercyjne z włókna optycznego oferują znaczące zalety, w tym małe rozmiary, lekką wagę, niskie zużycie energii i wysoką dokładność.i konfiguracji inercyjnych z modulacją podwójnej osi, co czyni je idealnymi dla nowych platform bezzałogowych, broni wodnej/torpedowej oraz platform broni lądowej/powietrznej wymagających kompaktu,wyposażenie do pomiarów inercyjnych o wysokiej precyzji z możliwością pomiaru ruchu kątowego i liniowego.

Specyfikacje działania

Wskaźniki wydajności giroskopu

Parametry	Specyfikacja	Wartość
Stabilność zerowej stronniczości (100s)	Stabilność zerowa	00,03°/h
Stabilność zerowej stronniczości (10s)	Stabilność zerowa	00,05°/h
Zmienna temperatura zerowa stronniczość	Stabilność zerowa	0.1°/h
Wskaźnik skali	Współczynnik całkowitej skali temperatury	≤ 150 ppm
Współczynnik losowego spaceru	Inne wskaźniki	00,003°/√h
Zakres wejścia	Zakres wejścia	600°/s

Wskaźniki wydajności akcelerometru

Parametry	Specyfikacja	Wartość
Odchylenia miesięczny błąd kompleksowy	Wskaźnik odchylenia	50 μg
Zerowa wrażliwość na temperaturę	Wskaźnik zerowego uprzedzenia	50 μg/°C
Skalowy czynnik miesięczny kompletny błąd	Współczynnik skali	50 ppm
Wskaźnik wrażliwości na temperaturę	Współczynnik skali	50 ppm/°C
Zakres wejścia	Wskaźnik zasięgu	± 20 g

Charakterystyka całej maszyny

Parametry	Specyfikacja	Wartość	Uwaga:
Temperatura działania	Wydajność środowiskowa	-40°C-60°C
Temperatura przechowywania	Wydajność środowiskowa	-45°C ∼70°C
Zasilanie	Wymogi ogólne	18 ′36V (DC)
Stabilne zużycie energii	Wymogi ogólne	≤ 15 W	Zużycie mocy na początku pracy ≤ 25 W

Interfejsy elektryczne

Zewnętrzne interfejsy elektryczne obejmują interfejs zasilania, interfejs komunikacji RS422 i interfejs Ethernet 100Mbps.

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,14	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
2,15	Zewnętrzne zasilanie	Powierzchnia zasilania PCS	Ziemia mocy
10	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
9	Wyjście sygnału 200 Hz	IMU_TX1-	Wynik danych IMU ujemny
7	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
6	Sygnał synchronizacyjny	/IMU_SYN-	Sygnał synchronizacji IMU ujemny

Protokół komunikacji

Port seryjny RS422 1 daje trzy kanały informacji o wzroście kąta, trzy kanały informacji o wzroście prędkości, informacje o liczbie IO,i informacje o temperaturze w częstotliwości danych 200 Hz (surowe wartości obserwacyjne bez interpolacji są kompensowane za błędy)
RS422 seryjny port 2 sygnał synchronizacji czasu wyjścia w czasie pobierania próbek 1 (prawidłowa krawędź wznosząca się reprezentująca czas pobierania próbek czujnika inercji)
Sygnał różniczkowy RS422 o szerokości impulsu 10 ± 2μs
Interwał sygnału próbkowania 5 ms ± 20 μs
Czas ustawienia poziomu krawędzi wschodzących i spadających nie przekraczający 100 ns
Przekaz danych z portu seryjnego 1 następuje 50 μs po emisji wschodzącej krawędzi

Protokol danych wyjściowych

Wskaźnik Baud: 460800 bps
Format wyjścia: RS422, 1-bitowy bit startu, 1-bitowy bit zatrzymania, 8-bitowy bit danych, bez sumy kontrolnej
Częstotliwość transmisji danych: 200 Hz
Wszystkie nieokreślone bity są domyślnie wypełnione 0
Podczas przesyłania kilku bajtów, niski bajt jest pierwszy, a wysoki bajt ostatni

Liczba bajtów	Znaczenie	Rodzaj danych	Długość	Opis
1-4	Nagłówek pakietu	Niepodpisany int	4 bajty	0x55,0x55,0x55,0x55,0x55
5-8	Liczba pakietów	Niepodpisany int	4 bajty	Wartość wewnętrznego liczenia IMU
9-12	X dane z żyroskopu	Jednorazowa precyzja pływającej kropki	4 bajty	liniowy środek
12-16	Dane z żyroskopu Y	Jednorazowa precyzja pływającej kropki	4 bajty	liniowy środek
16-20	Dane z żyroskopu Z	Jednorazowa precyzja pływającej kropki	4 bajty	liniowy środek
21-24	X dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	M/S
25-28	Y dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	M/S
29-32	Z dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	M/S
33-34	X temperatura akcelerometru	Niepodpisany int	2 bajty	liniowy środek
35	Liczenie impulsów IO1	Niepodpisany int	1 bajt	-
36	Liczenie impulsów IO2	Niepodpisany int	1 bajt	-
37	Pozycja znaku	Niepodpisany int	1 bajt	-
38	Suma kontrolna	Niepodpisany int	1 bajt	Suma 1-37 bajtów

Uwaga: dane z giroskopu o osi X, Y i osi Z są wzrostami kąta, mierzonymi w stopniach.pozytywne=(D33+D34 * 256) * 0.01, ujemne=(D33+D34 * 256-65536) * 0.01.

Wymiary

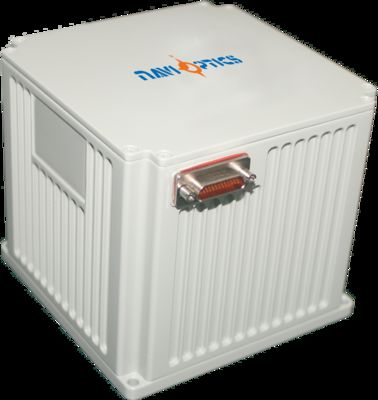

Niewielkiej wielkości wysokiej precyzji TDF61IMU0 Włóknooptyczna Jednostka inercyjna o niskim zużyciu energii dla platform broni lądowej i powietrznej 0

Wymiary:110 mm * 110 mm * 100 mm (± 1 mm, z wyłączeniem złączy)
Wielkość instalacji:102 mm * 102 mm
Otwór instalacji:4- Φ 4,3 mm
Poziom:≤ 1,7 kg
