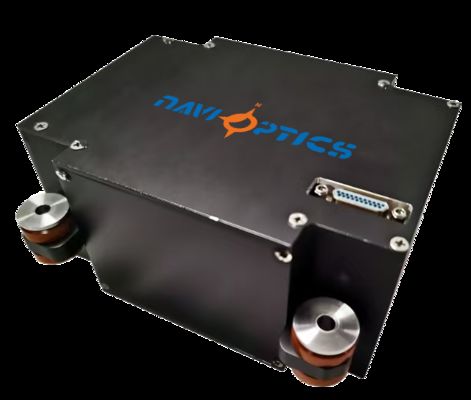

Kompaktowa i lekka jednostka inercyjna TDF42IMU0 z włóknem optycznym o niskim zużyciu energii i wysokiej dokładności

Name: Kompaktowa i lekka jednostka inercyjna TDF42IMU0 z włóknem optycznym o niskim zużyciu energii i wysokiej dokładności
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42imu0
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF42imu0

Miejsce pochodzenia: Chiny

Warunki płatności: , L/c, t/t

Standardowe opakowanie: Pudełko kartonowe

Podsumowanie produktu

TDF42IMU0 Jednostka inercyjna światłowodowa Jednostka inercyjna włókna optycznego TDF42IMU0 oferuje kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką precyzję.Wykorzystuje się w przypadku urządzeń o napędzie nieprzekraczającym 1 kV., urządzenie to jest idealne do małych, ...

Atrybuty niestandardowe produktu

Podkreślić

Kompaktowy i lekki moduł inercyjny światłowodu

,

Inercyjny moduł pomiarowy o niskim poborze mocy

,

wysoka dokładność IMU

Opis produktu

TDF42IMU0 Jednostka inercyjna światłowodowa

Jednostka inercyjna włókna optycznego TDF42IMU0 oferuje kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką precyzję.Wykorzystuje się w przypadku urządzeń o napędzie nieprzekraczającym 1 kV., urządzenie to jest idealne do małych, precyzyjnych pomiarów inercji w systemach torpedowych, broni lądowo-powietrznej, platformach rakietowych i innych scenariuszach pomiaru ruchu dynamicznego.

Kluczowe cechy

Wymiary kompaktowe: 115 * 94 * 50 mm (tolerancja ± 1 mm)
Światła konstrukcji: ≤ 0,85 kg
Niskie zużycie energii: ≤ 12 W w stabilnym działaniu
Wysokiej precyzji żyroskop światłowodowy i akcelerometr
Wytrzymała wydajność środowiskowa: działanie w temperaturze od -40 do 60 °C
Podwójne interfejsy komunikacyjne RS422
łączność Ethernet 100 Mbps

Specyfikacje działania

Wydajność gyroskopu

Parametry	Specyfikacja	Wartość
Stabilność zerowej stronniczości (100s)	Stabilność zerowa	00,05°/h
Stabilność zerowej stronniczości (10s)	Stabilność zerowa	0.1°/h
Zmienna temperatura zerowa stronniczość	Stabilność	0.1°/h
Wskaźnik skali	Współczynnik całkowitej skali temperatury	≤ 200 ppm
Współczynnik losowego spaceru	Inne wskaźniki	00,01°/h
Zakres wejścia	Pomiar prędkości kątowej	400°/s

Wydajność akcelerometru

Parametry	Specyfikacja	Wartość
Odchylenia błąd miesięczny	Odchylenie błędu kompleksowego	50 μg
Zerowa wrażliwość na temperaturę	Wskaźnik zerowego uprzedzenia	50 μg/°C
Błąd miesięczny współczynnika skali	Błąd całkowitego współczynnika skali	50 ppm
Wskaźnik wrażliwości na temperaturę	Wskaźnik wrażliwości na temperaturę	50 ppm/°C
Zakres wejścia	Pomiar przyspieszenia	± 20 g

Specyfikacje środowiskowe i elektryczne

Temperatura pracy:-40°C do 60°C

Temperatura przechowywania:-45 do 70°C

Zasilanie:18-36V prądu stałego

Stabilne zużycie energii:≤ 12 W

zużycie energii w momencie uruchomienia≤ 25 W

Interfejsy elektryczne

Zewnętrzne interfejsy elektryczne obejmują interfejs zasilania, interfejs komunikacji RS422 i interfejs Ethernet 100Mbps.

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,14	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
2,15	Powierzchnia zasilania PCS	Ziemia mocy	-
10	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
9	Wyjście sygnału 200 Hz	IMU_TX1-	Wynik danych IMU ujemny
7	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
6	Sygnał synchronizacyjny	/IMU_SYN-	Sygnał synchronizacji IMU ujemny

Protokół komunikacji

Port seryjny RS422 1 daje trzy kanały informacji o wzroście kąta, trzy kanały informacji o wzroście prędkości, informacje o liczbie IO i informacje o temperaturze na częstotliwości danych 200 Hz.RS422 seryjny port 2 wyjścia sygnały synchronizacji czasu z dokładnymi charakterystykami czasu.

Protokol danych wyjściowych

Poziom Baud:460800bps

Format wyjścia:RS422, 1 bit start, 1 bit stop, 8 bitów danych, bez sumy kontrolnej

Częstotliwość danych:200 Hz

NT1	Znaczenie	Rodzaj danych	Długość	Opis
1-4	Nagłówek pakietu	Nie podpisany int	4 bajty	0x55,0x55,0x55,0x55,0x55
5-8	Liczba pakietów	Nie podpisany int	4 bajty	Wartość wewnętrznego liczenia IMU
9-12	X Dane z giroskopu	Jednorazowa precyzja pływającej kropki	4 bajty	Zwiększenie kąta (w stopniach)
13-16	Y Dane z giroskopu	Jednorazowa precyzja pływającej kropki	4 bajty	Zwiększenie kąta (w stopniach)
17-20	Z Dane z giroskopu	Jednorazowa precyzja pływającej kropki	4 bajty	Zwiększenie kąta (w stopniach)
21-24	X Dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	Wzrost prędkości (m/s)
25-28	Y Dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	Wzrost prędkości (m/s)
29-32	Z Dane z akcelerometru	Jednorazowa precyzja pływającej kropki	4 bajty	Wzrost prędkości (m/s)
33-34	X Temperatura akcelerometru	Nie podpisany int	2 bajty	Pomiar temperatury
35	IO1 Liczenie pulsu	Nie podpisany int	1 bajt	-
36	Liczenie pulsu IO2	Nie podpisany int	1 bajt	-
37	Pozycja znaku	Nie podpisany int	1 bajt	-
38	Suma kontrolna	Nie podpisany int	1 bajt	Suma bajtów 1-37

Uwaga:Dane z żyroskopu osi X, Y i Z reprezentują wzrost kąta mierzonego w stopniach.stopnie, obliczone jako dodatni=(D33+D34*256) *0.01, ujemne=(D33+D34*256-65536) *0.01.

Wymiary fizyczne

Kompaktowa i lekka jednostka inercyjna TDF42IMU0 z włóknem optycznym o niskim zużyciu energii i wysokiej dokładności 0

Wymiary:115 * 94 * 50 mm (tolerancja ± 1 mm, z wyłączeniem złączy)

Poziom:≤ 0,85 kg
