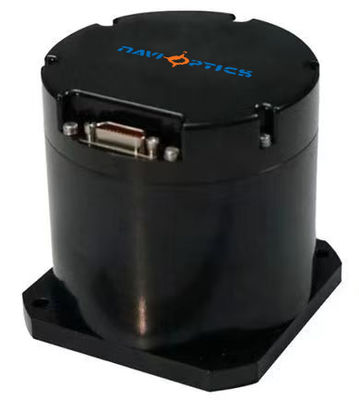

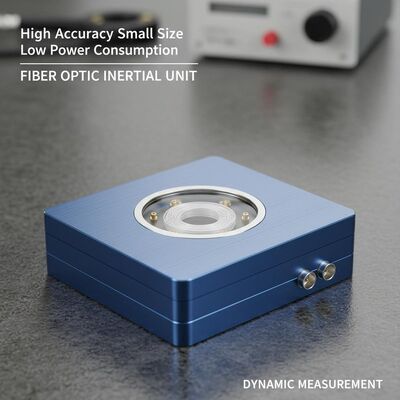

Jakość Wysokiej dokładności Małe rozmiary Niskie zużycie energii Jednostka inercyjna włókna optycznego do pomiarów dynamicznych fabryka

Wysokiej dokładności Małe rozmiary Niskie zużycie energii Jednostka inercyjna włókna optycznego do pomiarów dynamicznych

Name: Wysokiej dokładności Małe rozmiary Niskie zużycie energii Jednostka inercyjna włókna optycznego do pomiarów dynamicznych
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU-D
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDF42IMU-D

Miejsce pochodzenia: Chiny

Minimalna ilość zamówienia: Navi Optics

Warunki płatności: L/C, T/T.

Standardowe opakowanie: Pudełko kartonowe

Podsumowanie produktu

Bardzo dokładny światłowód IMU TDF42IMU-D zapewnia stabilność żyroskopu 0,05°/h i zakres akcelerometru ±20 g. Kompaktowa, wytrzymała konstrukcja działa w temperaturach od -40°C do 60°C, idealna do platform bezzałogowych i systemów uzbrojenia wymagających precyzyjnego wykrywania ruchu.

Atrybuty niestandardowe produktu

Podkreślić

lightweight fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF71IMU0 inertial measurement unit

Opis produktu

Wysoka dokładność i stabilność TDF42IMU-D

Jednostka pomiarowa inercji włókna optycznego o jedno- i dwuosiowej modulacji

Przegląd produktu

Jednostki inercyjne z włókna optycznego oferują znaczące zalety, w tym kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką precyzję.pojedyncza oś, oraz konfiguracje modulacji podwójnej osi, co czyni je idealnymi dla nowoczesnych platform bezzałogowych, broni podwodnej/torpedowej oraz systemów broni lądowej/powietrznej wymagających małego współczynnika kształtu,wyposażenie do pomiaru bezwładności o wysokiej precyzji z możliwością dynamicznego wykrywania kątowego i liniowego ruchu.

Specyfikacje działania

Składnik	Parametry	Specyfikacja	Uwaga:
Wydajność gyroskopu	Stabilność zerowej stronniczości (100s)	00,05°/h
	Stabilność zerowej stronniczości (10s)	0.1°/h
	Stabilność w zmiennej temperaturze bez stronniczości	00,5°/h
	Wskaźnik całkowitej skali temperatury	≤ 200 ppm
	Współczynnik losowego spaceru	00,01°/√h
	Zakres wejścia	400°/s
Wydajność akcelerometru	Odchylenia miesięczny błąd kompleksowy	50 μg
	Zerowa wrażliwość na temperaturę	50 μg/°C
	Skalowy czynnik miesięczny kompletny błąd	50 ppm
	Wskaźnik wrażliwości na temperaturę	50 ppm/°C
	Zakres wejścia	± 20 g
	Charakterystyka systemu
Wydajność środowiskowa	Temperatura pracy	-40°C do 60°C
	Temperatura przechowywania	-45 do 70°C
	Zasilanie	18-36V prądu stałego
	Stabilne zużycie energii	≤ 12 W	Zużycie mocy na początku działania ≤ 25 W

Interfejsy elektryczne

Jednostka inercyjna posiada zewnętrzne interfejsy elektryczne, w tym zasilanie, interfejs komunikacyjny RS422 i interfejs Ethernet 100Mbps.Model gniazda zewnętrznego interfejsu elektrycznego to J30JM-15ZKP43, z pasującym wtyczką modelem J30J-15TJL.

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,2	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
3,4	Powierzchnia zasilania PCS	Ziemia mocy
5	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych IMU
6		IMU_TX1-	Wynik danych IMU negatywny
9	Sygnał synchronizacyjny	IMU_RX1+	Pozytywny sygnał synchronizacji IMU
10		IMU_RX1-	Sygnał synchronizacji IMU uległ uszkodzeniu.

Protokół komunikacji

Port seryjny RS422 1 daje trzy kanały informacji o wzroście kąta, trzy kanały informacji o wzroście prędkości, informacje o liczbie IO,i informacje o temperaturze w częstotliwości danych 200 Hz (surowe wartości obserwacyjne bez interpolacji są kompensowane za błędy)
RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
Czas ustalenia poziomu krawędzi wznoszących się i opadających nie przekracza 100 ns
Przekaz danych na porcie seryjnym 1 rozpoczyna się 50 μs po emisji wschodzącej krawędzi

Protokol danych wyjściowych

Parametry komunikacji:
• Poziom Baud: 460.800 punktów bazowych
• Format wyjścia: RS422, 1 bit startu, 1 bit stop, 8 bitów danych, bez sumy kontrolnej
• Częstotliwość transmisji danych: 200 Hz
• Kolejność bajtów: najpierw niski bajt, a później wysoki bajt
• Nieokreślone bity domyślnie na 0

Liczba bajtów	Znaczenie	Rodzaj danych	Długość	Opis
1-4	Nagłówek pakietu	Nie podpisany int	4 bajty	0x55,0x55,0x55,0x55,0x55
5-8	Liczba pakietów	Nie podpisany int	4 bajty	Wartość wewnętrznego liczenia IMU
9-12	X Dane z giroskopu	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie kąta (w stopniach)
12-16	Y Dane z giroskopu	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie kąta (w stopniach)
16-20	Z Dane z giroskopu	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie kąta (w stopniach)
21-24	X Dane z akcelerometru	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie prędkości (m/s)
25-28	Y Dane z akcelerometru	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie prędkości (m/s)
29-32	Z Dane z akcelerometru	Jednorazowy punkt pływający precyzyjny	4 bajty	Zwiększenie prędkości (m/s)
33-34	X Temperatura akcelerometru	Nie podpisany int	2 bajty	Pomiar temperatury
35	IO1 Liczenie pulsu	Nie podpisany int	1 bajt	-
36	Liczenie pulsu IO2	Nie podpisany int	1 bajt	-
37	Pozycja znaku	Nie podpisany int	1 bajt	-
38	Suma kontrolna	Nie podpisany int	1 bajt	Suma bajtów 1-37

Uwaga do interpretacji danych
• Dane z żyroskopu osi X, Y i Z przedstawiają wzrost kąta mierzony w stopniach
• Dane z akcelerometru osi X, Y i Z przedstawiają zwiększenia prędkości mierzone w metrach na sekundę
• Jednostka temperatury: stopnie, dodatnie=(D33+D34*256) *0.01, ujemne=(D33+D34*256-65536) *0.01
• Szczegóły dotyczące definicji flagi podane w dodatku 1 (b)

Wymiary fizyczne

Wysokiej dokładności Małe rozmiary Niskie zużycie energii Jednostka inercyjna włókna optycznego do pomiarów dynamicznych 0

Wymiary:90 * 90 * 78 mm (tolerancja ±1 mm, z wyłączeniem złączy)
Poziom:≤ 900 g
