Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność

Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność
Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność

Duży Obraz :  Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Numer modelu: TDF42imu0
Dokument: TDF42IMU0 Fiber Optic Inert...it.pdf
Zapłata:
Minimalne zamówienie: jeden zestaw
Szczegóły pakowania: Pudełko kartonowe
Zasady płatności: L/C, T/T.
Kontakt

Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność

Opis
Zero stabilności stronniczości (100s): 0,05 °/h Zero stabilność stronniczości (10s): 0.1°/h
Zmienna temperatura Zero stronniczość stabilność: 0,5 °/h Współczynnik pełnej skali temperatury: ≤200ppm
Współczynnik błądzenia losowego: 0,01 °/√h Zakres wejściowy: 400 °/s
Podkreślić:

światłowodowy IMU o niskim poborze mocy

,

wysokiej dokładności inercyjny moduł pomiarowy

,

światłowodowy IMU TDF42IMU0

Niskie zużycie energii TDF42IMU0 Bezwładnościowy układ inercyjny z włókna optycznego o wysokiej dokładności


* Przegląd

Bezwładnościowe układy inercyjne z włókna optycznego mają zalety w postaci małych rozmiarów, niskiej wagi, niskiego zużycia energii i wysokiej dokładności. Mogą być używane do projektowania czystych układów inercyjnych typu strapdown, jednoosiowych i dwuosiowych z modulacją, spełniając potrzeby nowych platform bezzałogowych, broni podwodnej/torpedowej, a także lądowych i powietrznych platform uzbrojenia dla małych rozmiarów i precyzyjnego sprzętu inercyjnego. Posiadają dynamiczne funkcje pomiaru informacji o ruchu kątowym i liniowym nośnika.



* Wydajność

Projekt Zawartość Indeks Uwaga
Wskaźniki wydajności żyroskopu
Wskaźnik przesunięcia zerowego Stabilność przesunięcia zerowego (100s) 0.05°/h
Stabilność przesunięcia zerowego (10s) 0.1°/h
Stabilność przesunięcia zerowego w zmiennej temperaturze 0.5°/h
Współczynnik skali Współczynnik skali w pełnym zakresie temperatur ≤200ppm
Inne wskaźniki Współczynnik błądzenia losowego 0.01°/√h
Zakres wejściowy 400°/s
Wskaźniki wydajności akcelerometru
Wskaźnik odchylenia Miesięczny błąd kompleksowy odchylenia 50μg
Wskaźnik przesunięcia zerowego Czułość temperaturowa przesunięcia zerowego 50μg/℃
Współczynnik skali Miesięczny błąd kompleksowy współczynnika skali 50ppm
Czułość temperaturowa współczynnika skali 50ppm/℃
Wskaźnik zakresu Zakres wejściowy ±20g
Charakterystyka całej maszyny
Wskaźniki wydajności środowiskowej Temperatura pracy -40℃～60℃
Temperatura przechowywania -45℃～70℃
Wymagania ogólne Zasilanie 18～36V(DC)
Stabilne zużycie energii ≤12W Zużycie energii podczas uruchamiania ≤ 25W



* Interfejsy elektryczne

Pin Łączność Nazwa sygnału Charakterystyka sygnału
1,2 Zewnętrzne zasilanie PCS zasilanie dodatnie 24V
3,4
PCS masa zasilania Masa zasilania
5 Wyjście sygnału 200Hz IMU_TX1+ Dodatnie wyjście danych IMU
6
IMU_TX1- Ujemne wyjście danych IMU
9 Sygnał synchronizacji IMU_RX1+ Dodatni sygnał synchronizacji IMU
10
IMU_RX1- Ujemny sygnał synchronizacji IMU

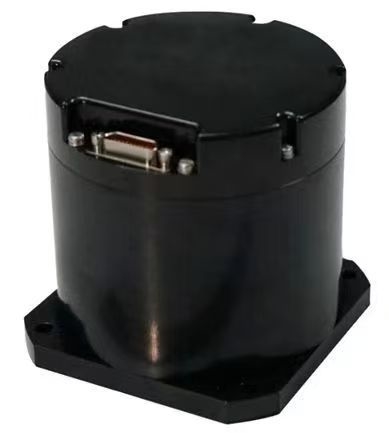

* Wygląd strukturalny i wymiary

Niskie zużycie energii, światłowodowy inercyjny moduł TDF42IMU0, wysoka dokładność 0
